Volvo S80 (2014) – skrzynka bezpieczników

Volvo S80 II (2014) – schemat skrzynki bezpieczników

Rok produkcji: 2014.


Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S80 (2014) to bezpiecznik 22 w skrzynce bezpiecznikowej w schowku.

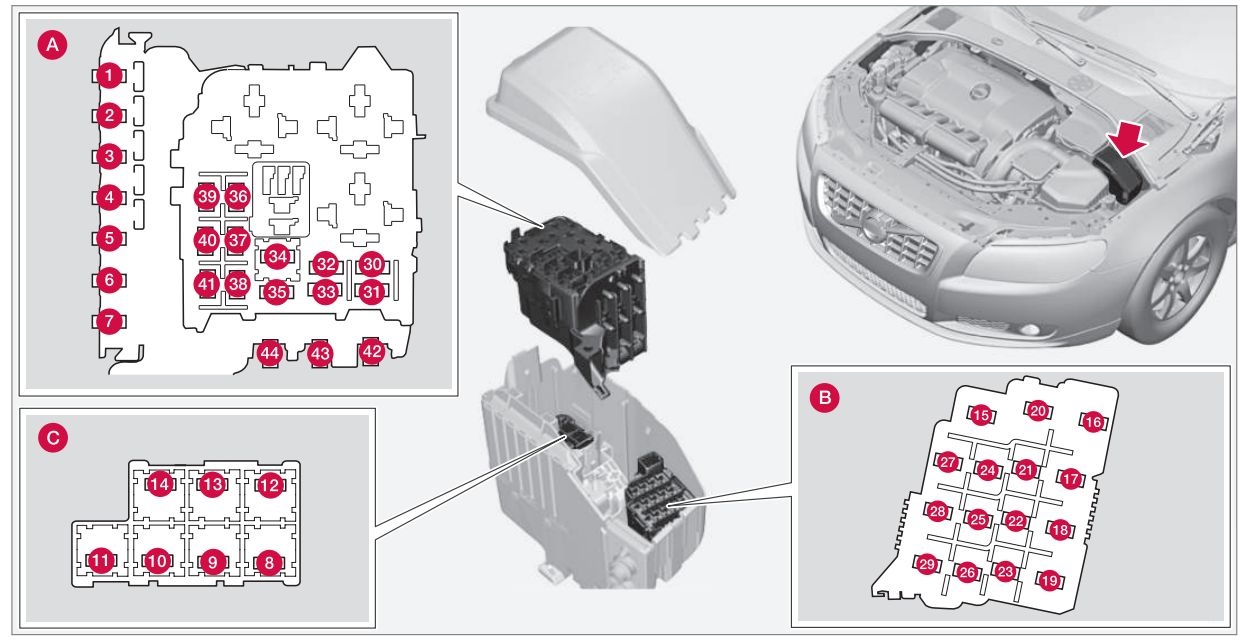

Bezpieczniki – komora silnika

A – Górna komora silnika


B – Przednia komora silnika

C – Dolna komora silnika

Volvo S80 II – bezpieczniki – komora silnika
Numer Opis Ampery [A]
1 Wyłącznik obwodu 50
2 Wyłącznik obwodu 50
3 Wyłącznik obwodu 60
4 Wyłącznik obwodu 60
5 Wyłącznik obwodu 60
6
7
8 Przednia szyba czołowa* – strona kierowcy 40
9 Wycieraczki 30
10
11 Dmuchawa systemu klimatyzacji 40
12 Przednia szyba czołowa* – strona pasażera 40
13 Pompa ABS 40
14 Zawory ABS 20
15 Spryskiwacze reflektorów 20
16 Aktywne poziomowanie świateł zakrętowych* 10
17 Centralny moduł elektryczny 20
18 ABS 5
19 Siła kierowania zależna od prędkości* 5
20 Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21 Podgrzewane dysze spryskiwaczy* 10
22
23 Panel oświetleniowy 5
24
25
26
27 Przekaźnik – skrzynka komory silnika 5
28 Dodatkowe światła* 20
29 Klakson 15
30 Moduł sterujący silnika (ECM) 10
31 Moduł sterujący – automatyczna skrzynia biegów 15
32 Sprężarka klimatyzacji 15
33 Cewki przekaźników 5
34 Przekaźnik rozrusznika 30
35 Cewki zapłonowe 20
36 Moduł sterujący silnika 10
37 Układ wtryskowy;

Miernik masy powietrza;

Moduł sterujący silnika.

15
38 Sprężarka klimatyzacji;

Zawory silnika;

Moduł sterujący silnika (6-cyl.);

Solenoidy (tylko 6-cyl. bez turbo);

Miernik masy powietrza (tylko 5-cyl.).

10
39 Zawór EVAP;

Podgrzewana sonda lambda.

15
40 10
41 Wykrywanie wycieków paliwa 5
42
43 Wentylator chłodzący 80

(6-cyl.)

44 Elektrohydrauliczne wspomaganie kierownicy 100

Bezpieczniki – schowek na rękawiczki

Volvo S80 – bezpieczniki – schowek

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

Numer Opis Ampery [A]
1 Wyłącznik automatyczny systemu Infotainment,

bezpieczników 16-20.

40
2 Spryskiwacze przedniej szyby 25
3
4 Elektrycznie podgrzewana kierownica* 10
5
6
7 Gniazdo 12 V (bagażnik) 15
8 Sterowanie w drzwiach kierowcy 20
9 Elementy sterujące w drzwiach pasażera 20
10 Elementy sterujące w prawych tylnych drzwiach pasażera. 20
11 Elementy sterujące w lewych tylnych drzwiach pasażera. 20
12 Napęd bezkluczykowy* 7,5
13 Fotel kierowcy z napędem* 20
14 Elektrycznie sterowane siedzenie pasażera z przodu*. 20
15
16 Moduł sterujący systemu Infotainment 5
17 System audio-nawigacyjny;

Wzmacniacz;

Radio satelitarne SiriusXM ™*.

10
18 System Infotainment 15
19 Zestaw głośnomówiący Bluetooth 5
20 System rozrywki z tyłu (RSE)* 7,5
21 Elektryczny szyberdach*;

Oświetlenie dzięki uprzejmości;

Czujnik systemu klimatyzacji.

5
22 Gniazda 12 V;

Zapalniczka.

15
23 Podgrzewane tylne siedzenie* (strona pasażera). 15
24 Podgrzewane tylne siedzenie* (po stronie kierowcy). 15
25
26 Podgrzewane siedzenie pasażera z przodu* 15
27 Podgrzewany fotel kierowcy* 15
28 Asystent parkowania*;

moduł sterujący zaczepu przyczepy*;

kamera wspomagająca parkowanie*.

5
29 Moduł sterujący napędu na wszystkie koła* 1
30 System aktywnego podwozia* 10

Pozycje: skrzynka bezpieczników B

Numer Opis Ampery [A]
1
2
3 Dodatkowe oświetlenie z przodu;

Sterowanie szybą w drzwiach kierowcy;

Fotel(e) z elektryczną regulacją*;

Bezprzewodowy system sterowania HomeLInk®*.

7,5
4 Tablica przyrządów 5
5 Adaptacyjny tempomat;

Ostrzeżenie o kolizji*.

10
6 Oświetlenie dodatkowe;

Czujnik deszczu.

7,5
7 Moduł kierownicy 7,5
8 Centalny zamek:

drzwiczki wlewu paliwa.

10
9
10 Spryskiwacze przedniej szyby 15
11 Otwieranie bagażnika 10
12 Elektrycznie składane zagłówki tylnych siedzeń* 10
13 Pompa paliwowa 20
14 Panel sterowania systemem klimatyzacji 5
15
16 Alarm;

Pokładowy system diagnostyczny.

5
17
18 System poduszek powietrznych;

Czujnik wagi pasażera.

10
19 System ostrzegania o kolizji* 5
20 Pedał przyspieszenia;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia*.

7,5
21
22 Światła stopu 5
23 Siłownik szyberdachu* 20
24 Immobiliser 5

Bezpieczniki – przestrzeń ładunkowa

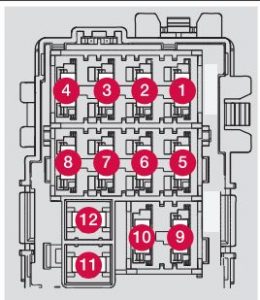

Volvo S80 II – bezpieczniki – przestrzeń ładunkowa
Numer Opis Ampery [A]
1 Elektryczny hamulec postojowy (lewa strona). 30
2 Elektryczny hamulec postojowy (prawa strona). 30
3 Ogrzewana szyba tylna 30
4 Gniazdo przyczepy 2* 15
5
6
7
8
9
10
11 Gniazdo przyczepy 1* 40
12
