Volvo S80 (1999) – skrzynka bezpieczników
Volvo S80 (1999) – schemat skrzynki bezpieczników
Rok produkcji: 1999.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S80 (1999) to bezpiecznik 13 w skrzynce bezpiecznikowej na desce rozdzielczej.

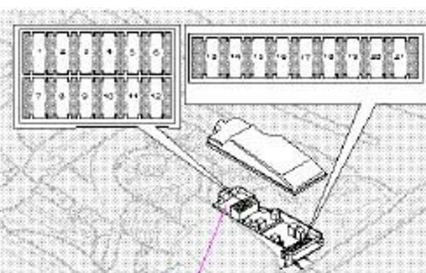

Przekaźniki i bezpieczniki w komorze silnika
Główne bezpieczniki
| Numerr | Opis | Ampery [A] |
| 1 | Pompa powietrza (niektóre modele) | 60 |
| 2 | Przedział silnikowy/przedział pasażerski | 60 |
| 3 | Przedział silnikowy/przedział pasażerski | 60 |
| 4 | Przedział silnikowy/przedział pasażerski | 60 |
| 5 | – | – |
| 6 | – | – |
| 7 | Elektryczny wentylator chłodzący | 60 |
| 8 | – | 60 |
Zwykłe bezpieczniki
| Numer | Opis | Ampery [A] |
| 1 | Wysokie belki | 20 |
| 2 | Belki niskie | 15 |
| 3 | Złącze światła hamowania | 5 |
| 4 | Wycieraczki | 25 |
| 5 | Spryskiwacze przedniej szyby;
Spryskiwacze reflektorów (niektóre modele). |
15 |
| 6 | – | – |
| 7 | – | – |
| 8 | Klakson | 15 |
| 9 | – | – |
| 10 | – | – |
| 11 | ABS | 30 |
| 12 | ABS | 30 |
| 13 | Rozrusznik | 25 |
| 14 | Systemy sterowania silnikiem | 5 |
| 15 | – | – |
| 16 | Sprężarka klimatyzacji;
Czujnik przepustnicy; Automatyczna skrzynia biegów. |
20 |
| 17 | Pompa powietrza;
Elektryczny wentylator chłodzący; Sprężarka klimatyzacji; Cewka zapłonowa. |
20 |
| 18 | Czujnik masowego przepływu powietrza;
Moduł sterujący silnika; Wtryskiwacze paliwa. |
15 |
| 19 | Kontrola emisji | 20 |
| 20 | Nagrzewnica skrzyni korbowej;
Zawór sterujący turbo. |
15 |
| 21 | Moduł sterujący przepustnicą | 10 |

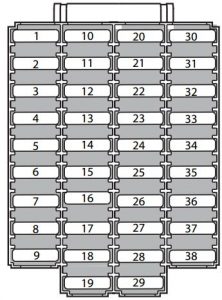

Bezpieczniki w kabinie pasażerskiej
| Numer | Opis | Ampery [A] |
| 1 | Lewe światło mijania | 10 |
| 2 | Prawe światło mijania | 10 |
| 3 | Przednie światła przeciwmgielne | 15 |
| 4 | Fotel kierowcy z napędem elektrycznym | 30 |
| 5 | Fotel pasażera z napędem elektrycznym | 30 |
| 6 | – | – |
| 7 | SRS;
Centralny moduł elektryczny; Przekaźnik X; Zamki pasów bezpieczeństwa. |
5 |
| 8 | Podgrzewane fotele przednie (opcja) | 25 |
| 9 | ABS | 5 |
| 10 | Lewe światło drogowe | 15 |
| 11 | Prawe światło drogowe | 15 |
| 12 | Wycieraczki reflektorów | 15 |
| 13 | Dodatkowe gniazda (przednie/tylne) | 20 |
| 14 | Fotel pasażera z napędem elektrycznym | 5 |
| 15 | System nagłośnienia | 5 |
| 16 | System nagłośnienia | 20 |
| 17 | Wzmacniacz radiowy | 30 |
| 18 | Telefon (opcja) VNS (opcja) | 10 |
| 19 | – | – |
| 20 | – | – |
| 21 | Kierunkowskazy | 20 |
| 22 | Moduły dźwigni kierownicy | 5 |
| 23 | Moduł włącznika reflektorów;
Moduł połączeń elektrycznych; System klimatyzacji; Złącze diagnostyczne na pokładzie. |
5 |
| 24 | Przekaźnik rozszerzonego X-feed:
system klimatyzacji, elektrycznie sterowany fotel kierowcy, geartronic z blokadą zmiany biegów |
10 |
| 25 | Stacyjka | 10 |
| 26 | Moduł sterujący – dmuchawa klimatyzacji | 30 |
| 27 | Centralny zamek;
Elektryczne szyby; Lusterka boczne; Światła ostrzegawcze. |
15 |
| 28 | Elektrycznie opuszczany dach;
Dodatkowe oświetlenie; Oświetlenie lusterka kosmetycznego. |
10 |
| 29 | – | – |
| 30 | Lewe przednie/tylne światła postojowe | 10 |
| 31 | Prawe przednie/tylne światła postojowe;
Oświetlenie tablicy rejestracyjnej. |
10 |
| 32 | Centralny moduł elektryczny;
Dodatkowe oświetlenie wewnętrzne; Progresywne wspomaganie kierownicy. |
10 |
| 33 | Pompa paliwowa | 15 |
| 34 | Elektryczny dach słoneczny | 15 |
| 35 | Centralny zamek, elektryczne szyby | 25 |
| 36 | Centralny zamek, elektryczne szyby | 25 |
| 37 | Elektrycznie sterowane szyby – tylne drzwi;
Zabezpieczenia przed dziećmi. |
30 |
| 38 | – | – |

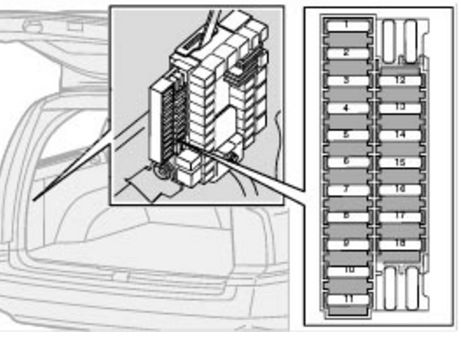

Bezpieczniki w bagażniku
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej
Główne bezpieczniki
| Numer | Opis | Ampery [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Ogrzewana szyba tylna | 40 |
| 6 | Bezpiecznik główny z tyłu | 40 |
| 7 | Bezpiecznik główny z tyłu | 40 |
Zwykłe bezpieczniki
| Numer | Opis | Ampery [A] |
| 1 | Tylny moduł elektryczny, światła bagażnika | 10 |
| 2 | Tylne światło przeciwmgielne | 10 |
| 3 | Światła stopu | 15 |
| 4 | Światła zapasowe | 10 |
| 5 | – | – |
| 6 | Zwolnienie bagażnika | 10 |
| 7 | Składane zagłówki tylnych zaburtowych | 10 |
| 8 | Centralny zamek – tylne drzwi;
Osłona zbiornika paliwa. |
15 |
| 9 | Złącze do przyczepy | 20 |
| 10 | Zmieniarka CD | 10 |
