Volvo S80 (2004) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Volvo S80 (2004) – schemat skrzynki bezpieczników

Rok produkcji: 2004.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S80 (2004) to bezpiecznik 13 w skrzynce bezpiecznikowej na krawędzi deski rozdzielczej.

Bezpieczniki – komora silnika

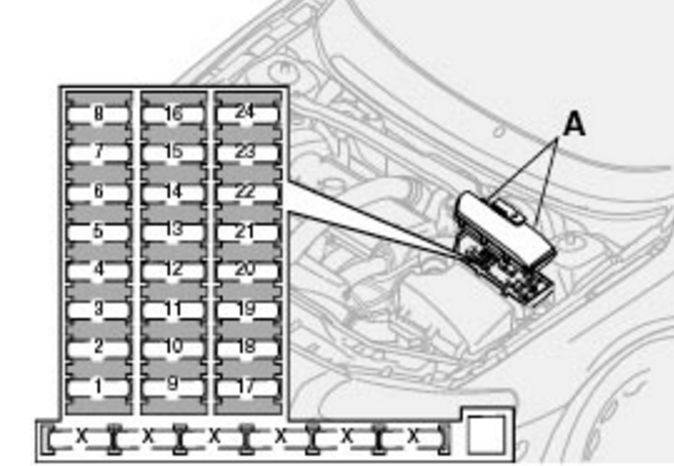

Volvo S80 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Akcesoria25
2Dodatkowe światła (opcja)20
3
4Czujniki tlenu20
5Nagrzewnica wentylacyjna skrzyni korbowej;

Zawory elektromagnetyczne.

10
6Czujnik masowego przepływu powietrza;

Moduł sterujący silnika;

Wtryskiwacze.

15
7Moduł przepustnicy10
8Sprężarka klimatyzacji;

Czujnik położenia pedału przyspieszenia;

Wentylator E-box.

10
9Klakson15
10
11Sprężarka klimatyzacji;

Cewki zapłonowe.

20
12Włącznik świateł hamowania5
13Wycieraczki25
14ABS / STC / DSTC30
15
16Spryskiwacze przedniej szyby;

Wycieraczki i spryskiwacze reflektorów

(niektóre modele).

15
17Prawe światło mijania10
18Światła mijania lewe10
19ABS / STC / DSTC30
20Światła drogowe, lewe15
21Światła drogowe, prawe15
22Rozrusznik25
23Moduł sterujący silnika;

Przekaźnik silnika.

5
24


Bezpieczniki w kabinie pasażerskiej

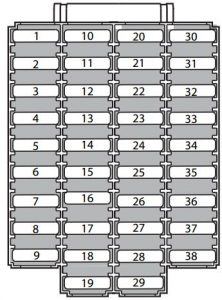

Volvo S80 – bezpieczniki – na krawędzi deski rozdzielczej
NumerOpisAmpery [A]
1Światła mijania15
2Światła drogowe20
3Fotel kierowcy z napędem elektrycznym30
4Fotel pasażera z napędem elektrycznym30
5Wspomaganie kierownicy zależne od prędkości;

Pompa próżniowa.

15
6
7Podgrzewane siedzenie – przednie lewe (opcja)15
8Podgrzewane siedzenie – przednie prawe (opcja)15
9ABS / STC / DSTC5
10Światła dzienne10
11Światła dzienne10
12Wycieraczki reflektorów (niektóre modele)15
13Gniazdo elektryczne 12 V.15
14Fotel pasażera z napędem elektrycznym5
15System audio;

VNS.

5
16System nagłośnienia20
17Wzmacniacz dźwięku30
18Przednie światła przeciwmgielne15
19Wyświetlacz VNS10
20
21Automatyczna skrzynia biegów;

Shiftlock;

Przedłużony posuw D2.

10
22Kierunkowskazy20
23Moduł włącznika reflektorów;

Układ klimatyzacji;

Złącze diagnostyczne na pokładzie;

Moduły dźwigni kierownicy.

5
24Rozszerzone zasilanie przekaźnika D1:

system klimatyzacji,

elektrycznie sterowany fotel kierowcy,

informacje kierowcy.

10
25Stacyjka;

Przekaźnik rozrusznika;

SRS;

Moduł sterujący silnika.

10
26Dmuchawa układu klimatyzacji30
27
28Moduł elektroniczny – oświetlenie dodatkowe10
29
30Lewe przednie i tylne światła postojowe7,5
31Prawe przednie i tylne światła postojowe;

Oświetlenie tablicy rejestracyjnej.

7,5
32Centralny moduł elektryczny;

Oświetlenie lusterka kosmetycznego;

Wspomaganie kierownicy;

Oświetlenie schowka na rękawiczki;

Dodatkowe oświetlenie wnętrza.

10
33Pompa paliwowa15
34Siłownik szyberdachu15
35Centralny zamek, elektryczne szyby – lewe lusterko zewnętrzne25
36Centralny zamek, elektryczne szyby – prawe lusterko zewnętrzne25
37Tylne szyby elektryczne30
38Syrena alarmowa*5
* Należy pamiętać, że jeśli bezpiecznik nie jest nienaruszony lub zostanie wyjęty, włączy się alarm.

Bezpieczniki w bagażniku

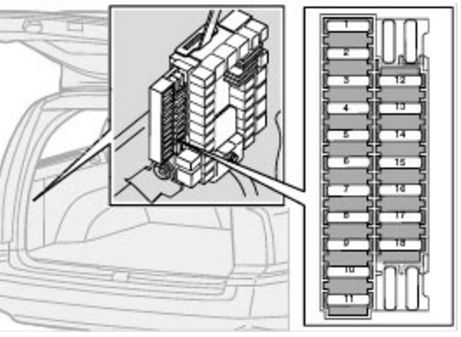

Volvo S80 – bezpieczniki – bagażnik

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po lewej stronie.

NumerOpisAmpery [A]
1Tylny moduł elektryczny;

Oświetlenie bagażnika.

10
2Tylne światło przeciwmgielne10
3Moduł kontroli akcesoriów15
4Światła zapasowe10
5Tylny moduł elektroniczny10
6Zmieniarka CD (opcja);

System nawigacji (opcja).

7,5
7Okablowanie przyczepy (30-przewodowe)15
8Gniazdo 12 V – bagażnik15
9Zaczep przyczepy (30 posuwów)15
10Zmieniarka CD;

VNS.

10
11Moduł kontroli akcesoriów (AEM)15
12
13
14
15Zaczep przyczepy (zasilanie 15I)20
16Gniazdo elektryczne w bagażniku – akcesoria15
17
18
