Volvo S80 (2008) – skrzynka bezpieczników

Volvo S80 (2008) – schemat skrzynki bezpieczników

Rok produkcji: 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S80 (2008) to bezpiecznik 25 w skrzynce bezpiecznikowej w komorze silnika.

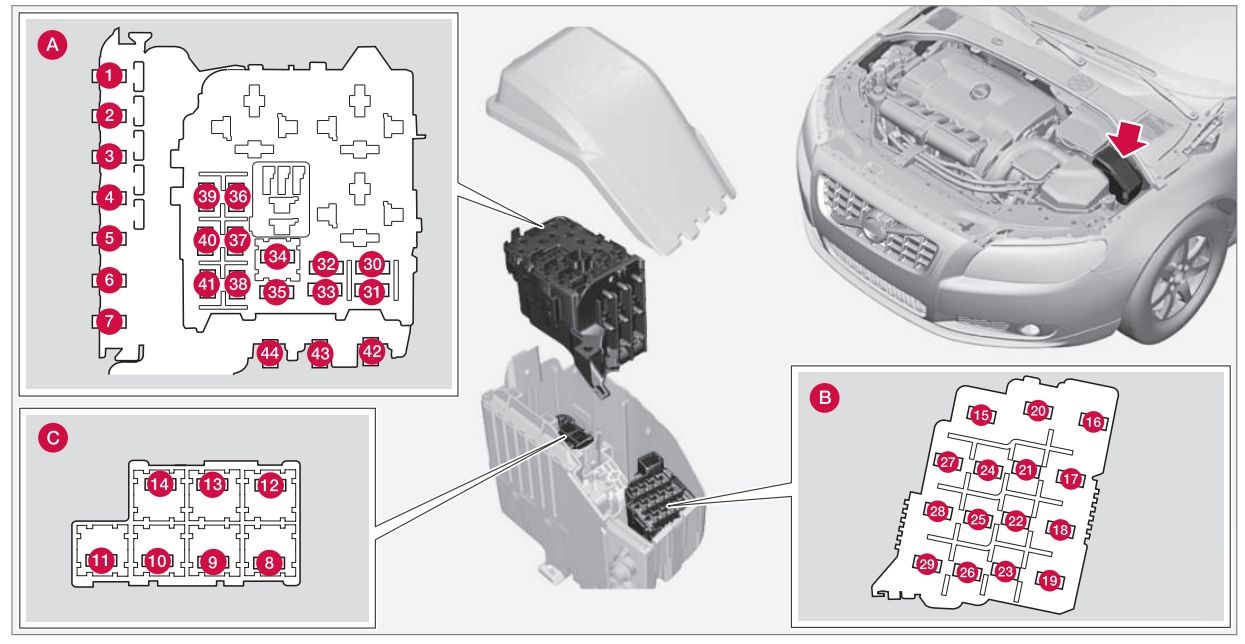

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo S80 – bezpieczniki – komora silnika
Numer Opis Ampery [A]
1 Wyłącznik obwodu 50
2 Wyłącznik obwodu 50
3 Wyłącznik obwodu 60
4 Wyłącznik obwodu 60
5 Wyłącznik obwodu 50
6
7
8
9 Wycieraczki 30
10
11 Dmuchawa systemu klimatyzacji 40
12
13 Pompa ABS 40
14 Zawory ABS 20
15
16 Aktywne światła bi-ksenonowe;

Poziomowanie reflektorów (opcja).

10
17 Centralny moduł elektryczny 20
18 Radar;

Moduł sterujący ACC (opcja).

5
19 Wspomaganie kierownicy

(zależne od prędkości)

5
20 Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21 Podgrzewane dysze spryskiwaczy 10
22 Pompa próżniowa I5T 5
23 Panel oświetleniowy 5
24 Spryskiwacze reflektorów 15
25 Gniazdo 12 V;

Zapalniczka

(przednie i tylne siedzenie)

15
26 Szyberdach (opcja);

Konsola sufitowa;

ECC (opcja).

10
27 Skrzynia komory silnika 5
28 Dodatkowe światła (opcja) 20
29 Klakson 15
30 Moduł sterujący silnika (ECM) 10
31 Moduł sterujący – automatyczna skrzynia biegów. 15
32 Sprężarka klimatyzacji 15
33 Cewki 5
34 Przekaźnik rozrusznika 30
35 Cewki zapłonowe 20
36 Moduł sterujący silnika (ECM);

Przepustnica.

10
37 Układ wtryskowy;

Miernik masy powietrza.

15
38 Zawory silnika 10
39 EVAP;

Podgrzewany czujnik tlenu;

Wtrysk.

15
40 Pompa wodna (V8);

Podgrzewacz wentylacyjny skrzyni korbowej.

10
41
42
43
44 Wentylator chłodzący 80

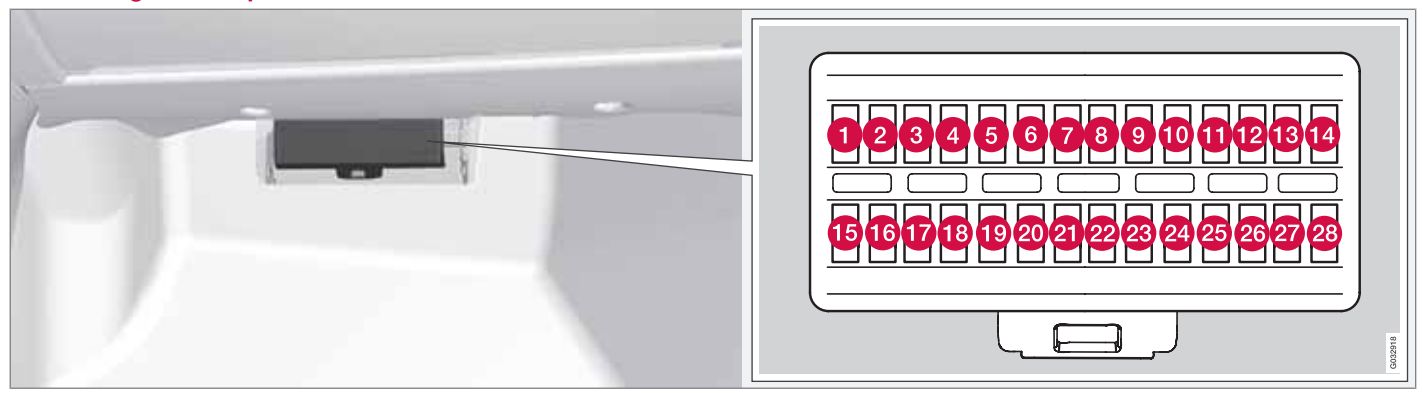

Bezpieczniki – schowek na rękawiczki

Volvo S80 – bezpieczniki – schowek
Numer Opis Ampery [A]
1 Czujnik deszczu 5
2 System SRS 10
3 Hamulce ABS;

Elektryczny hamulec postojowy.

5
4 Pedał przyspieszenia;

Podgrzewane siedzenia (opcja).

7,5
5
6 Wyświetlacz ICM;

Odtwarzacz CD;

Radio.

15
7 Moduł kierownicy 7,5
8
9 Światła drogowe 15
10 Szyberdach (opcja) 20
11 Światła zapasowe 7,5
12
13 Przednie światło przeciwmgielne (opcja) 15
14 Spryskiwacze szyby przedniej 15
15 Adaptacyjny tempomat ACC (opcja) 10
16
17 Górne oświetlenie grzecznościowe;

Panel sterowania drzwi kierowcy;

Elektrycznie sterowany fotel pasażera (opcja).

7,5
18 Wyświetlacz informacyjny 5
19 Fotel kierowcy z napędem elektrycznym

(opcja).

5
20
21 Zdalny odbiornik kluczy;

Czujniki alarmowe.

5
22 Pompa paliwowa 20
23 Elektryczna blokada kolumny kierownicy 20
24
25 Zamek:

zbiornik,

bagażnik.

10
26 Syrena alarmowa. ECC 5
27 Przycisk START/STOP 5
28 Włącznik świateł hamowania 5

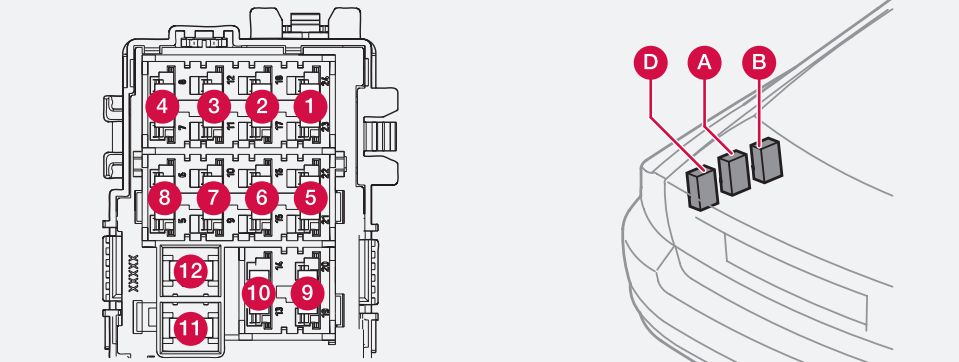

Bezpieczniki – obszar bagażnika

Volvo S80 – bezpieczniki – bagażnik

Moduł A (czarny)

Numer Opis Ampery [A]
1 Przełączniki w drzwiach kierowcy 25
2 Przełączniki w drzwiach pasażera 25
3 Przełączniki w tylnych drzwiach po stronie kierowcy. 25
4 Przełączniki w tylnych drzwiach po stronie pasażera. 25
5
6 Gniazdo 12 V w bagażnikach chłodnica

(opcja).

15
7 Odmrażacz tylnej szyby 30
8 Składane zagłówki tylne (opcja) 15
9 Gniazdo przyczepy 2 (opcja) 15
10 Fotel kierowcy z napędem elektrycznym

(opcja).

25
11 Gniazdo przyczepy 1 (opcja) 40
12

Moduł B (biały)

Numer Opis Ampery [A]
1
2 Moduł sterujący Cztery C (opcja) 15
3 Podgrzewane siedzenie kierowcy (opcja) 15
4 Podgrzewane siedzenie pasażera (opcja) 15
5 Ogrzewanie tylnych siedzeń, strona pasażera (opcja) 15
6 Moduł sterujący AWD 10
7 Ogrzewanie tylnych siedzeń, strona kierowcy (opcja) 15
8
9 Fotel pasażera z napędem elektrycznym (opcja) 25
10 Napęd bezkluczykowy (opcja) 20
11 Elektryczny hamulec postojowy –

po stronie lewej (opcja).

30
12 Elektryczny hamulec postojowy –

strona prawa (opcja).

30

Moduł D (niebieski)

Numer Opis Ampery [A]
1 Wyświetlacz systemu nawigacji

(opcja).

10
2
3
4 Radio satelitarne SIRIUS

(opcja).

5
5 Wzmacniacz dźwięku 25
6 System nagłośnienia 15
7
8 – 12 rezerwa
