Volvo S80 (2006) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Volvo S80 (2006) – schemat skrzynki bezpieczników

Rok produkcji: 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S80 (2006) to bezpiecznik 11 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Przekaźniki i bezpieczniki w komorze silnika

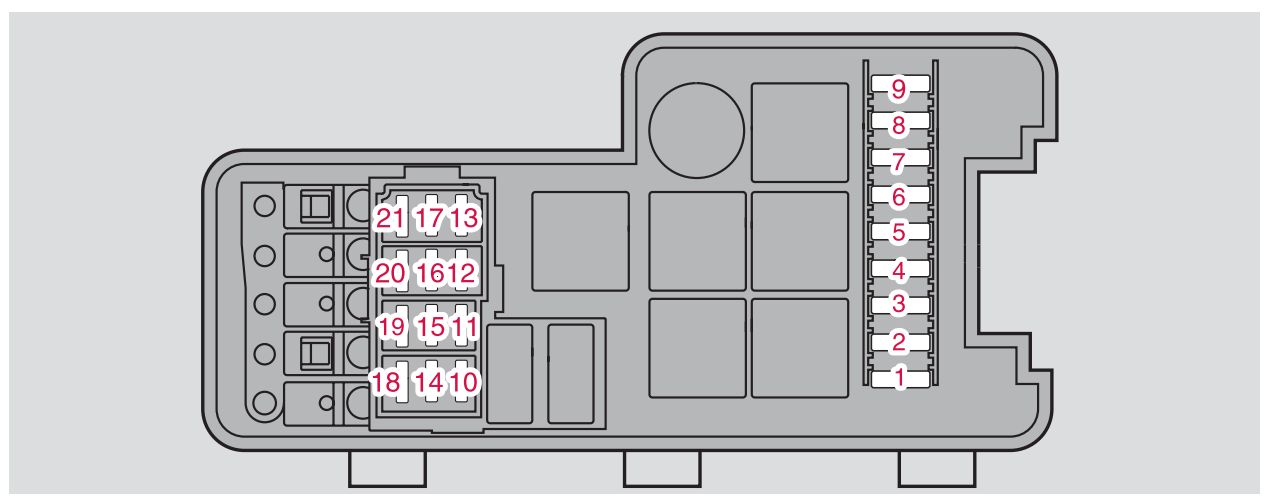

Volvo S80 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1ABS30
2ABS30
3
4
5Dodatkowe światła (opcja)20
6Przekaźnik rozrusznika35
7Wycieraczki25
8
9Pompa paliwa15
10Cewki zapłonowe;

Moduł sterujący silnika.

20
11Czujnik pedału gazu;

Sprężarka klimatyzacji;

Wentylator e-box.

10
12Moduł sterujący silnika;

Wtryskiwacze paliwa;

Czujnik masowego przepływu powietrza.

15
13Moduł sterujący obudowy przepustnicy10
14Podgrzewany czujnik tlenu20
15Nagrzewnica wentylacyjna skrzyni korbowej;

Zawory elektromagnetyczne.

10
16Reflektor świateł mijania po stronie kierowcy20
17Boczne światła mijania po stronie pasażera20
18
19Zasilanie modułu sterującego silnika;

Przekaźnik silnika.

5
20Światła postojowe15
21

Skrzynka bezpieczników w przedziale pasażerskim, za plastikową osłoną

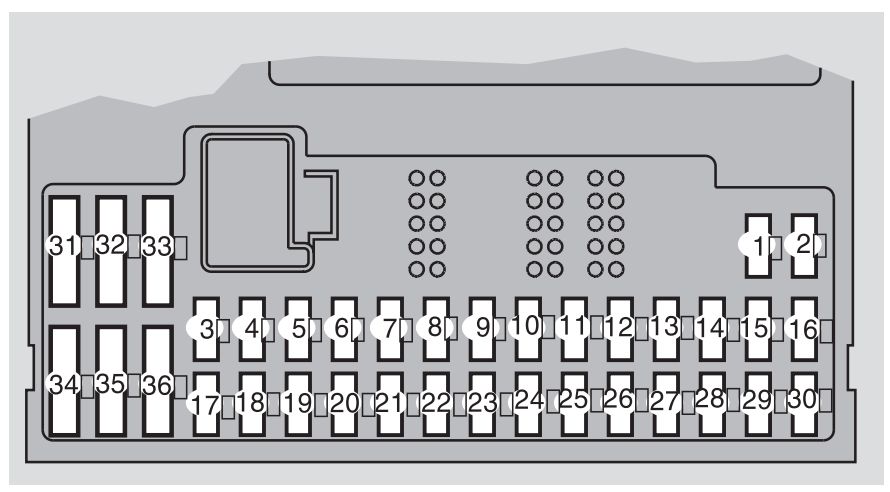

Volvo S80 – bezpieczniki – przedział pasażerski
NumerOpisAmpery [A]
1Podgrzewane siedzenie pasażera (opcja)15
2Podgrzewane siedzenie kierowcy (opcja)15
3Klakson15
4
5
6
7
8Syrena alarmowa5
9Zasilanie włącznika świateł hamowania5
10Tablica przyrządów;

System klimatyzacji;

Elektrycznie sterowany fotel kierowcy (opcja);

Czujnik masy pasażera.

10
11Gniazda 12 V – przednie i tylne siedzenia15
12
13
14Wycieraczki reflektorów (niektóre modele)15
15ABS, STC / DSTC5
16Wspomaganie kierownicy;

Aktywne reflektory bi-ksenonowe (opcja).

10
17Przednie światło przeciwmgielne po stronie kierowcy (opcja)7,5
18Przednie światło przeciwmgielne po stronie pasażera (opcja)7,5
19
20
21Moduł sterujący skrzyni biegów;

Blok biegu wstecznego (skrzynia M66).

10
22Światła drogowe po stronie kierowcy10
23Światła drogowe po stronie pasażera10
24
25
26
27
28Fotel pasażera elektrycznie sterowany (opcja);

System audio.

5
29
30
31
32
33Pompa próżniowa20
34Pompa spryskiwacza – wycieraczki reflektorów (niektóre modele)15
35
36

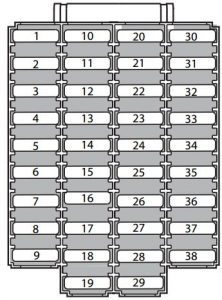

Skrzynka bezpieczników na krawędzi deski rozdzielczej

Volvo S80 – bezpieczniki – na krawędzi deski rozdzielczej
NumerOpisAmpery [A]
1Fotel kierowcy z napędem elektrycznym (opcja)25
2Fotel pasażera z napędem elektrycznym (opcja)25
3Dmuchawa systemu klimatyzacji30
4Moduł sterujący – drzwi pasażera z przodu25
5Moduł sterujący – drzwi kierowcy25
6Oświetlenie sufitowe;

Górny moduł sterowania elektrycznego.

10
7Szyberdach (opcja)15
8Stacyjka;

Układ SRS;

Moduł sterujący silnika;

Immobilizer.

7,5
9Diagnostyka pokładowa;

Włącznik świateł;

Czujnik kąta skrętu kierownicy;

Moduł sterujący na kierownicy.

5
10System nagłośnienia20
11Wzmacniacz systemu audio30
12Wyświetlacz systemu nawigacji (opcja)10
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

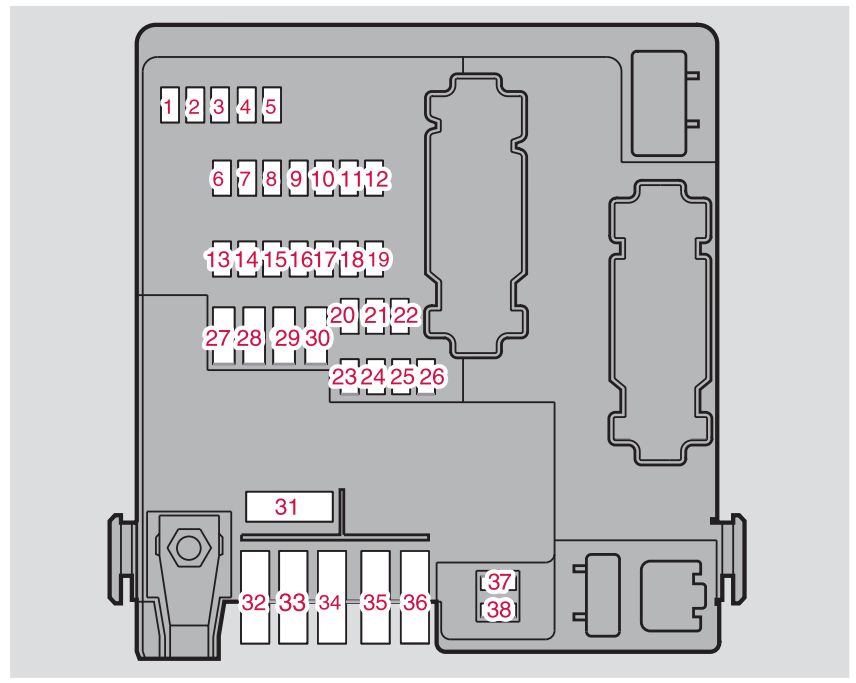

Bezpieczniki w bagażniku

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej

Volvo S80 – bezpieczniki – silnik
NumerOpisAmpery [A]
1Światła zapasowe10
2Światła postojowe;

Światła przeciwmgielne;

Oświetlenie przestrzeni ładunkowej;

Oświetlenie tablicy rejestracyjnej;

Światła stopu.

20
3Moduł kontroli akcesoriów15
4
5Tylny moduł elektroniczny10
6Zmieniarka CD (opcja);

System nawigacji (opcja).

7,5
7Okablowanie przyczepy (30-przewodowe)15
8Gniazdo 12 V – przestrzeń ładunkowa15
9Drzwi boczne pasażera z tyłu:

podnoszenie szyby,

funkcja wyłączania szyby.

20
10Tylne drzwi po stronie kierowcy: –

podnoszenie szyby,

funkcja wyłączania szyby.

20
11
12
13
14
15
16
17Akcesoria audio5
18
19Składane zagłówki (opcja)15
20Okablowanie przyczepy (15-przewodowe)20
21
22
23Napęd na wszystkie koła (opcja)7,5
24System podwozia Four-C (opcja)15
25
26Asystent parkowania (opcja)5
27Główny bezpiecznik:

okablowanie przyczepy,

Four-C,

wspomaganie parkowania,

napęd na wszystkie koła.

30
28Centralny zamek15
29Oświetlenie przyczepy po lewej stronie:

światła postojowe,

kierunkowskazy.

25
30Oświetlenie przyczepy po prawej stronie:

światło postojowe,

światło hamowania,

światło przeciwmgielne,

kierunkowskaz.

40
31Główny bezpiecznik:

bezpieczniki 37 i 38.

40
32
33
34
35
36
37Ogrzewana szyba tylna20
38Ogrzewana szyba tylna20
