Volvo S80 (2016) – skrzynka bezpieczników
Volvo S80 III (2016) – schemat skrzynki bezpieczników
Rok produkcji: 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S80 (2016) to bezpiecznik 22 w skrzynce bezpiecznikowej w schowku.

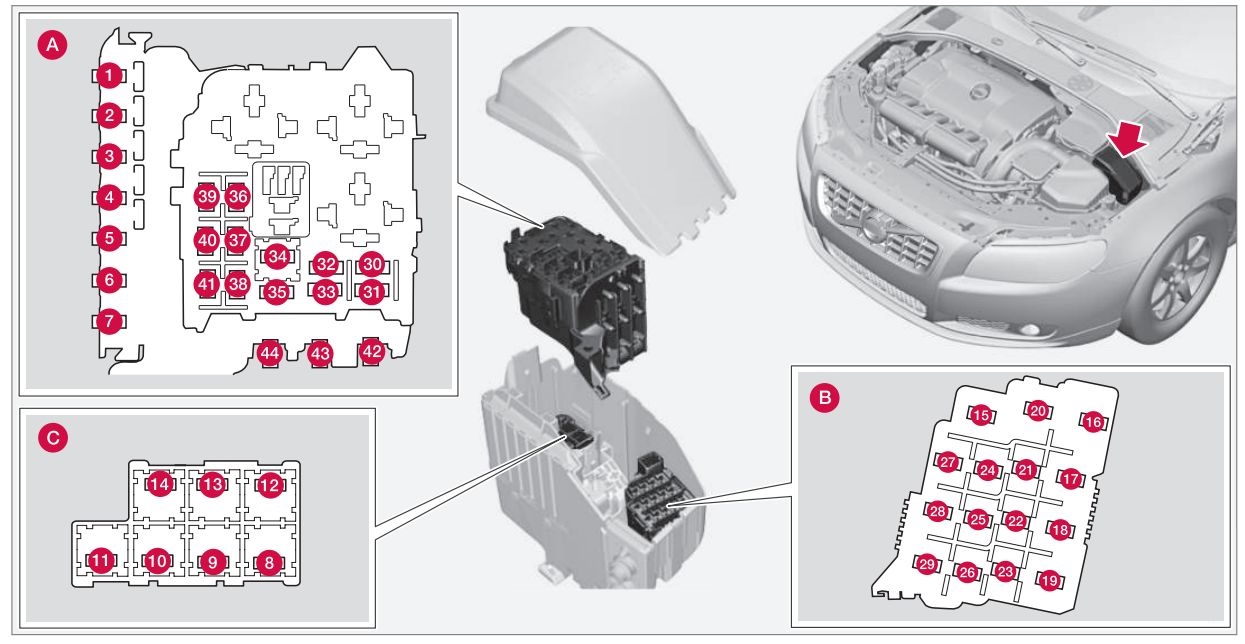

Bezpieczniki – komora silnika
A – Górna komora silnika
B – Przednia komora silnika
C – Dolna komora silnika
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik automatyczny:
centralny moduł elektryczny pod schowkiem A |
50 |
| 2 | Wyłącznik automatyczny:
centralny moduł elektryczny pod schowkiem |
50 |
| 3 | Wyłącznik automatyczny:
centralny moduł elektryczny w bagażniku A |
60 |
| 4 | Wyłącznik automatyczny:
centralny moduł elektryczny pod schowkiem A |
60 |
| 5 | Wyłącznik automatyczny:
centralny moduł elektryczny pod schowkiem A |
60 |
| 6 | – | – |
| 7 | – | – |
| 8 | Przednia szyba czołowa* – strona kierowcy | 40 |
| 9 | Wycieraczki | 30 |
| 10 | – | – |
| 11 | Dmuchawa systemu klimatyzacji A | 40 |
| 12 | Przednia szyba czołowa* – strona pasażera | 40 |
| 13 | Pompa ABS | 40 |
| 14 | Zawory ABS | 20 |
| 15 | Spryskiwacze reflektorów | 20 |
| 16 | Aktywne poziomowanie świateł zakrętowych* | 10 |
| 17 | Centralny moduł elektryczny (pod schowkiem) | 20 |
| 18 | ABS | 5 |
| 19 | Regulowana siła kierowania* | 5 |
| 20 | Moduł sterujący silnika (ECM);
Skrzynia biegów; SRS. |
10 |
| 21 | Podgrzewane dysze spryskiwaczy* | 10 |
| 22 | – | – |
| 23 | Panel oświetleniowy | 5 |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | Cewki przekaźników | 5 |
| 28 | Dodatkowe światła* | 20 |
| 29 | Klakson | 15 |
| 30 | Cewki przekaźnika;
moduł sterujący silnika (ECM). |
10 |
| 31 | Moduł sterujący – automatyczna skrzynia biegów | 15 |
| 32 | Sprężarka klimatyzacji
(nie dotyczy silników 4-cylindrowych) |
15 |
| 33 | Cewki przekaźnika klimatyzacji;
Cewki przekaźników w zimnej strefie komory silnika dla Start/Stop |
5 |
| 34 | Przekaźnik rozrusznika A | 30 |
| 35 | Moduł sterujący silnika (silniki 4-cylindrowe);
Cewki zapłonowe (silniki 5-cylindrowe). |
20 |
| 36 | Moduł sterujący silnika (silniki 4-cylindrowe) | 20 |
| Moduł sterujący silnika (silniki 5-cylindrowe) | 10 | |
| 37 | 4-cyl. silniki:
Masowy miernik powietrza; Termostat; Zawór EVAP. |
10 |
| 5-cyl. silniki:
Układ wtryskowy; Moduł sterujący silnika. |
15 | |
| 38 | Sprężarka klimatyzacji (silniki 5-/6- cyl.);
Zawory silnika; Moduł sterujący silnika (silniki 6-cyl.); Solenoidy (tylko 6-cyl. bez turbo); Miernik masy powietrza (tylko 6-cyl.); Czujnik poziomu oleju (tylko 5-cyl.). |
10 |
| Zawory silnika;
Pompa oleju; Centralnie podgrzewana sonda lambda (silniki 4-cylindrowe). |
15 | |
| 39 | Podgrzewane sondy lambda przednie i tylne (silniki 4-cylindrowe);
Zawór EVAP (silniki 5- / 6-cyl.); Podgrzewane czujniki tlenu (silniki 5-/6-cyl.). |
15 |
| 40 | Pompa oleju;
Nagrzewnica skrzyni korbowej; Pompa płynu chłodzącego (silniki 5-cylindrowe). |
10 |
| Cewki zapłonowe (silniki 4-cylindrowe) | 15 | |
| 41 | Detekcja wycieku paliwa (silniki 5- / 6-cyl.);
Moduł sterujący żaluzją chłodnicy (silniki 5-cyl.) |
5 |
| Wykrywanie wycieków paliwa;
Elektromagnes klimatyzacji (silniki 4-cyl.). |
7,5 | |
| 42 | Pompa płynu chłodzącego (silniki 4-cyl.) | 50 |
| 43 | Wentylator chłodzący | 60 lub
80 (4-cyl.) |
| 60
(5-cyl.) |
||
| 44 | Wspomaganie kierownicy | 100 |
| * – Opcja/wyposażenie dodatkowe | ||
| A – Ta pozycja nie jest używana w pojazdach
z opcjonalną funkcją Start/Stop |
||
Bezpieczniki – schowek na rękawiczki
Skrzynka bezpieczników A : Ogólne bezpieczniki
Skrzynka bezpieczników B : Bezpieczniki modułu sterującego
Pozycje: skrzynka bezpieczników A
| Numer | Opis | Ampery [A] |
| 1 | Wyłącznik automatyczny systemu Infotainment,
bezpieczników 16-20. |
40 |
| 2 | – | – |
| 3 | – | – |
| 4 | Podgrzewana kierownica* | 10 |
| 5 | Zegar analogowy (Executive) | 5 |
| 6 | – | – |
| 7 | Gniazdo 12 V (bagażnik)l
Lodówka (tylko S80 Executive). |
15 |
| 8 | Sterowanie w drzwiach kierowcy | 20 |
| 9 | Elementy sterujące w drzwiach pasażera | 20 |
| 10 | Elementy sterujące w prawych tylnych drzwiach pasażera. | 20 |
| 11 | Elementy sterujące w lewych tylnych drzwiach pasażera. | 20 |
| 12 | Napęd bezkluczykowy* | 20 |
| 13 | Fotel kierowcy z napędem* | 20 |
| 14 | Elektrycznie sterowane siedzenie pasażera z przodu*. | 20 |
| 15 | – | – |
| 16 | Wyświetlacz systemu Infotainment | 5 |
| 17 | System audio-nawigacyjny;
Wzmacniacz; Radio satelitarne SiriusXM ™*. |
10 |
| 18 | Moduł sterujący Sensus | 15 |
| 19 | Zestaw głośnomówiący Bluetooth | 5 |
| 20 | – | – |
| 21 | Elektryczny szyberdach*;
Oświetlenie kałuży; Czujnik systemu klimatyzacji. |
5 |
| 22 | Gniazda 12 V w konsoli między fotelami | 15 |
| 23 | Podgrzewane tylne siedzenie* (strona pasażera) | 15 |
| 24 | Podgrzewane tylne siedzenie* (po stronie kierowcy) | 15 |
| 25 | – | – |
| 26 | Podgrzewane siedzenie pasażera z przodu* | 15 |
| 27 | Podgrzewany fotel kierowcy* | 15 |
| 28 | Asystent parkowania* | 5 |
| 29 | Moduł sterujący napędu na wszystkie koła* | 15 |
| 30 | System aktywnego podwozia* | 10 |
Pozycje: skrzynka bezpieczników B
| Numer | Opis | Ampery [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | Dodatkowe oświetlenie przednie;
Sterowanie szybą w drzwiach kierowcy; Elektrycznie regulowane fotele* |
7,5 |
| 4 | Tablica przyrządów | 5 |
| 5 | Adaptacyjny tempomat;
Ostrzeżenie o kolizji*. |
10 |
| 6 | Oświetlenie dodatkowe;
Czujnik deszczu*; Bezprzewodowy system sterowania HomeLink®*. |
7,5 |
| 7 | Moduł kierownicy | 7,5 |
| 8 | Centralny zamek:
drzwiczki wlewu paliwa. |
10 |
| 9 | – | – |
| 10 | Spryskiwacze przedniej szyby | 15 |
| 11 | Otwieranie bagażnika | 10 |
| 12 | Elektrycznie składane zagłówki tylnych siedzeń* | 10 |
| 13 | Pompa paliwowa | 20 |
| 14 | Panel sterowania systemem klimatyzacji | 5 |
| 15 | – | – |
| 16 | Alarm;
Pokładowy system diagnostyczny. |
5 |
| 17 | Radio satelitarne*;
Wzmacniacz systemu audio. |
10 |
| 18 | System poduszek powietrznych;
Czujnik wagi pasażera. |
10 |
| 19 | System ostrzegania o kolizji* | 5 |
| 20 | Czujnik pedału przyspieszenia;
Funkcja automatycznego przyciemniania lusterek; Podgrzewane tylne siedzenia*. |
7,5 |
| 21 | – | – |
| 22 | Światła stopu | 5 |
| 23 | Siłownik szyberdachu* | 20 |
| 24 | Immobilizer | 5 |

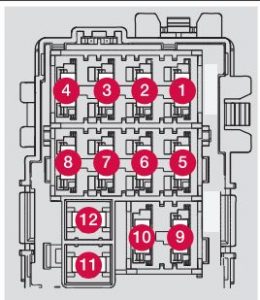

Bezpieczniki – przestrzeń ładunkowa / bagażnik
| Numer | Opis | Ampery [A] |
| 1 | Elektryczny hamulec postojowy
(lewa strona). |
30 |
| 2 | Elektryczny hamulec postojowy
(prawa strona). |
30 |
| 3 | Ogrzewana szyba tylna | 30 |
| 4 | Gniazdo przyczepy 2* | 15 |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | Gniazdo przyczepy 1* | 40 |
| 12 | – | – |

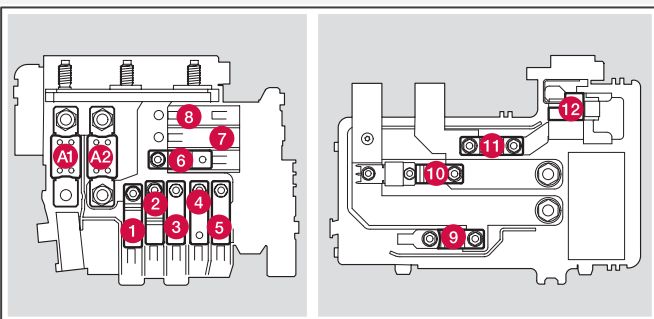

Bezpieczniki – strefa zimna komory silnika (tylko Start / Stop)
| Nr | Opis | Amp [A] |
| A1 | Wyłącznik automatyczny:
centralny moduł elektryczny w komorze silnika |
175 |
| A2 | Wyłącznik automatyczny:
skrzynki bezpieczników pod schowkiem na rękawiczki, centralny moduł elektryczny w bagażniku. |
175 |
| 1 | – | – |
| 2 | Wyłącznik automatyczny:
skrzynka bezpieczników B pod schowkiem na rękawiczki |
50 |
| 3 | Wyłącznik automatyczny:
skrzynka bezpieczników A pod schowkiem na rękawiczki |
60 |
| 4 | Wyłącznik automatyczny:
skrzynka bezpieczników A pod schowkiem na rękawiczki |
60 |
| 5 | Wyłącznik automatyczny:
centralny moduł elektryczny w bagażniku |
60 |
| 6 | Dmuchawa systemu klimatyzacji | 40 |
| 7 | – | – |
| 8 | – | – |
| 9 | Przekaźnik rozrusznika | 30 |
| 10 | Dioda wewnętrzna | 50 |
| 11 | Akumulator pomocniczy | 70 |
| 12 | Centralny moduł elektryczny:
napięcie odniesienia akumulatora pomocniczego, punkt ładowania akumulatora pomocniczego. |
15 |
