Volkswagen Golf 2 CE2 (1989-1992) – skrzynka bezpieczników

Volkswagen Golf 2 CE2 (1989-1992) – schemat skrzynki bezpieczników

Rok produkcji: 1989, 1990, 1991, 1992.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Golfie 2 CE2 to bezpiecznik 22 w skrzynce bezpiecznikowej komory silnika.

Bezpieczniki i przekaźniki skrzynki bezpieczników

Volkswagen Golf II CE2 – bezpieczniki
Nr Amp [A] Opis
1 10 Reflektor, światło mijania – lewe
2 10 Reflektor, światło mijania – prawe
3 10 Oświetlenie tablicy przyrządów;

Oświetlenie tablicy rejestracyjnej.

4 15 Oświetlenie schowka na rękawiczki;

Tylna wycieraczka.

5 15 Spryskiwacz do szyb
6 20 Dmuchawa świeżego powietrza;

Klimatyzacja.

7 10 Światło tylne, światło boczne – prawe
8 10 Światło tylne, światło boczne – lewe
9 20 Odmgławiacz tylnej szyby
10 15 Światła przeciwmgielne
11 10 Reflektor, światła drogowe – lewe;

Kontrolka świateł drogowych.

12 10 Reflektor świateł drogowych – prawy
13 10 Klakson;

Wentylator chłodnicy po przekaźniku pracy.

14 15 Światła wsteczne;

Podgrzewane dysze spryskiwaczy.

15 10 Elektronika silnika;

Zawór stabilizatora;

Zawór zimnego rozruchu.

16 15 Lampki ostrzegawcze na tablicy przyrządów;

MFA.

17 10 Przełącznik zagrożenia;

Wskaźniki.

18 20 Pompa paliwa;

Podgrzewacz sondy lambda.

19 30 Wentylator chłodnicy;

Klimatyzacja.

20 10 Światła hamowania;

Tempomat.

21 15 Oświetlenie wnętrza;

Zegary na desce rozdzielczej;

Oświetlenie bagażnika;

Centralny zamek.

22 10 Radio;

Zapalniczka.



Nr Opis
1 Klimatyzacja
2 Tylna wycieraczka
3 Przekaźnik ECU
4 Przekaźnik redukcji obciążenia/x-over
5 Sterownik niskiego poziomu płynu chłodzącego
6 Światła awaryjne
7 Spryskiwacze reflektorów
8 Przerywane wycieraczki
9 Pas bezpieczeństwa;

Światła na przekaźniku ostrzegawczym.

10 Światła przeciwmgielne
11 Klakson
12 Pompa paliwa (wtrysk paliwa);

Świece żarowe (olej napędowy).

13 Wentylator chłodnicy po uruchomieniu

(z wyjątkiem 16 zaworów);

2,0 16 zaworów:

Przekaźnik blokady rozrusznika.

14 Automatyczna skrzynia biegów;

wskaźnik temperatury płynu chłodzącego;

przekaźnik blokady rozrusznika

(z wyjątkiem 2,0 16-zaworowy);

2,0 16-zaworowy:

Wentylator chłodnicy po uruchomieniu.

15 Przekaźnik pompy ABS
16 Przekaźnik ABS
17 Sterownik podgrzewanego siedzenia, kierowca
18 Jednostka sterująca podgrzewanego siedzenia,

pasażera lub wyłącznik elektryczny siedzenia.

19 Automatyczna skrzynia biegów
20 otwarty
21 Przekaźnik podnośnika szyby elektrycznej;

BBezpiecznik pompy hydraulicznej ABS.

22 Bezpiecznik zaworów ABS
23 Klimatyzacja;

Bezpiecznik fotela elektrycznego.

24 Bezpiecznik szyby elektrycznej

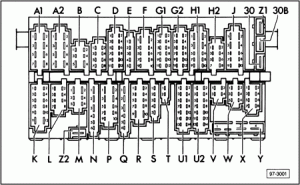

Skrzynka bezpieczników CE2 – złącza tylne

Volkswagen Golf II CE2 – bezpieczniki – podłączenie tylne
A1 Żółty 8 pinów Wiązka przewodów reflektorów
A2 Żółty 8 pinów Wiązka przewodów reflektorów
b Zielony 6 pinów Wiązka przewodów spryskiwaczy reflektorów
do Żółty 8 pinów Wiązka przewodów reflektora lub silnika wycieraczek
re Zielony 12 pinów Wyposażenie różne

(klimatyzacja, podgrzewane siedzenia,

ostrzeżenie o zapięciu pasów bezpieczeństwa itp.)

mi Zielony 5 pinów Wiązka przewodów instrumentu lub światła hamowania
fa Biały 10 pinów Komora silnika/zarządzanie silnikiem,

wiązka przewodów,

prawa strona (pozycja 10 otwarta)

G1 Biały 12 pinów Komora silnika/zarządzanie silnikiem,

prawa strona

G2 Biały 12 pinów Komora silnika/zarządzanie silnikiem,

prawa strona (pozycja 12 otwarta)

H1 Czerwony 10 pinów Wiązka przewodów przełącznika kolumny kierownicy
H2 Czerwony 8 pinów Wiązka przewodów przełącznika kolumny kierownicy

(pozycja 8 otwarta)

jot Czerwony 10 pinów Wiązka przewodów przełącznika kolumny kierownicy
K. czarny 12 pinów Wiązka przewodów z tyłu
L czarny 8 pinów Wiązka przewodów hamulca tylnego/postojowego

(pozycja 8 otwarta)

M czarny 6 pinów Wiązka przewodów z tyłu/zbiornika paliwa
N Zielony 6 pinów Wiązka przewodów klimatyzacji
P. niebieski 10 pinów Wiązka przewodów odmrażacza szyby tylnej,

światła przeciwmgielnego

Q niebieski 6 pinów Wiązka przewodów wentylatora dmuchawy świeżego powietrza

(pozycja 10 otwarta)

R niebieski 10 pinów Wiązka przewodów włącznika światła
S Biały 5 pinów Wiązka przewodów komory silnika/silnika wycieraczek,

prawa strona

T Zielony 2 piny Poszczególne obwody
U1 niebieski 14 pinów Wiązka przewodów zestawu wskaźników
U2 niebieski 14 pinów Wiązka przewodów zestawu wskaźników
V Zielony 4 pin Przełącznik w kolumnie kierownicy

Wiązka przewodów wskaźnika wielofunkcyjnego

W Zielony 6 pinów Różne wyposażenie opcjonalne,

różni się w zależności od typu pojazdu

X Zielony 8 pinów Wiązka przewodów lampki ostrzegawczej
Y 1 pin 4 złącza jednopunktowe dla obwodu zacisku 30

(niektóre mogą być zmostkowane z czerwonym złączem)

Z1 1 pin Złącze jednopunktowe
Z2 1 pin Złącze jednopunktowe dla obwodu zacisku 31
30 1 pin Złącze jednopunktowe do obwodu zacisku 30

(można zmostkować do 30B za pomocą czerwonego złącza)

30B 1 pin Złącze jednopunktowe

(można zmostkować do 30 za pomocą czerwonego złącza)
