Volkswagen Amarok (2009-2016) – skrzynka bezpieczników
Volkswagen Amarok (2009-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Amarok to to bezpieczniki nr 38 (gniazdo 12V), nr 52 (gniazdo elektryczne), nr 54 (gniazdo zapalniczki) i nr 59 (gniazdo 12V) w skrzynce bezpieczników w tablicy rozdzielczej.

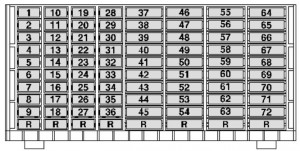

Uchwyt bezpiecznika C
| Numer | – | Ampery [A] | Opis |
| 1 | Bezpiecznik 1 na uchwycie bezpiecznika C -SC1- | 10 | Jednostka kontrolna ABS -J104-;
Przycisk TCS i ESP -E256-; Przycisk programu jazdy -E598-. |
| 2 | Bezpiecznik 2 na uchwycie bezpiecznika C -SC2- | 10 | Jednostka sterująca elektroniką kolumny kierownicy -J527- |
| 3 | Bezpiecznik 3 na uchwycie bezpiecznika C -SC3- | 10 | Przełącznik cofania -F41- |
| 4 | Bezpiecznik 4 na uchwycie bezpiecznika C -SC4- | 15 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 5 | Bezpiecznik 5 na uchwycie bezpiecznika C – SC5- | 5 | Miernik masy powietrza -G70- |
| 6 | Bezpiecznik 6 na uchwycie bezpiecznika C -SC6- | 5 | Jednostka sterująca detektora przyczepy -J345- |
| 7 | Bezpiecznik 7 na uchwycie bezpiecznika C -SC7- | 5 | Interfejs do użytku zewnętrznego |
| 8 | Bezpiecznik 8 na uchwycie bezpiecznika C -SC8- | 10 | Elektroniczna blokada zapłonu -D9- |
| 9 | Bezpiecznik 9 na uchwycie bezpiecznika C -SC9- | 10 | Jednostka sterująca poduszką powietrzną -J234-;
Lampka ostrzegawcza dezaktywacji bocznej poduszki powietrznej pasażera -K145-. |
| 10 | Bezpiecznik 10 na uchwycie bezpiecznika C -SC10- | 5 | Jednostka sterująca silnika -J623- |
| 11 | Bezpiecznik 11 na uchwycie bezpiecznika C -SC11- | 15 | Jednostka sterująca blokady mechanizmu różnicowego -J187- |
| 12 | Bezpiecznik 12 na uchwycie bezpiecznika C – SC12- | 10 | Pompa paliwa 1 -V276- |
| 13 | Bezpiecznik 13 na uchwycie bezpiecznika C -SC13 | 5 | Zawór klapy wydechowej -N220-;
Zawór przełączający chłodnicy spalin z recyrkulacją spalin -N345- |
| 14 | Bezpiecznik 14 na uchwycie bezpiecznika C -SC14 | 15 | Ciągła pompa obiegowa chłodziwa -V51- |
| 15 | Bezpiecznik 15 na uchwycie bezpiecznika C -SC15- | 5 | Jednostka sterująca silnika -J623- |
| 16 | Bezpiecznik 16 na uchwycie bezpiecznika C -SC16- | 10 | Lampa ostrzegawcza tylnego światła przeciwmgielnego -K13-;
Żarówka tylnego lewego światła przeciwmgielnego -L46-; Żarówka tylnego prawego światła przeciwmgielnego -L47-. |
| 17 | Bezpiecznik 17 na uchwycie bezpiecznika C – SC17- | 5 | Żarówka prawego tylnego światła -M2-;
Żarówka prawej strony -M3-. |
| 18 | Bezpiecznik 18 na uchwycie bezpiecznika C -SC18- | 5 | Żarówka po lewej stronie -M1-;
Żarówka po lewej stronie -M4-. |
| 19 | Bezpiecznik 19 na uchwycie bezpiecznika C -SC19 | 15 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 20 | Bezpiecznik 20 na uchwycie bezpiecznika C -SC20- | 15 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 21 | Bezpiecznik 21 na uchwycie bezpiecznika C -SC21- | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 22 | Bezpiecznik 22 na uchwycie bezpiecznika C -SC22- | – | Pusty |
| 23 | Bezpiecznik 23 na uchwycie bezpiecznika C -SC23- | 15 | Jednostka sterująca silnika -J623- |
| 24 | Bezpiecznik 24 na uchwycie bezpiecznika C -SC24 | 10 | Klakson alarmowy -H12- |
| 25 | Bezpiecznik 25 na uchwycie bezpiecznika C -SC25- | 10 | Element grzejny odpowietrznika skrzyni korbowej -N79- |
| 26 | Bezpiecznik 26 na uchwycie bezpiecznika C -SC26 | 5 | Żarówka do jazdy dziennej w prawo -L175- |
| 27 | Bezpiecznik 27 na uchwycie bezpiecznika C -SC27- | 5 | Żarówka do jazdy dziennej po lewej stronie -L174- |
| 28 | Bezpiecznik 28 na uchwycie bezpiecznika C -SC28- | 15 | Oświetlenie tablicy rejestracyjnej po lewej stronie -X4;
Oświetlenie tablicy rejestracyjnej po prawej stronie -X5-. |
| 29 | Bezpiecznik 29 na uchwycie bezpiecznika C -SC29- | 10 | Silnik sterujący zakresem lewego reflektora -V48- |
| 30 | Bezpiecznik 30 na uchwycie bezpiecznika C -SC30- | 10 | Żarówka lewego światła drogowego -L125- |
| 31 | Bezpiecznik 31 na uchwycie bezpiecznika C -Sc31- | – | Pusty |
| 32 | Bezpiecznik 32 na uchwycie bezpiecznika C -SC32- | 10 | Żarówka prawego światła drogowego -L126- |
| 33 | Bezpiecznik 33 na uchwycie bezpiecznika C -SC33- | 5 | Przełącznik regulacji lusterka -E43- |
| 34 | Bezpiecznik 34 na uchwycie bezpiecznika C -Sc34- | 15 | Pusty |
| 35 | Bezpiecznik 35 na uchwycie bezpiecznika C -SC35- | 15 | Sonda lambda 1 przed katalizatorem -GX10- |
| 36 | Bezpiecznik 36 na uchwycie bezpiecznika C -Sc36- | 5 | Jednostka sterująca silnika -J623- |
| 37 | Bezpiecznik 37 na uchwycie bezpiecznika C -SC37- | – | Pusty |
| 38 | Bezpiecznik 38 na uchwycie bezpiecznika C -SC38- | 15 | Gniazdo 12V -U5- |
| 39 | Bezpiecznik 39 na uchwycie bezpiecznika C -SC39- | 25 | Jednostka sterująca detektora przyczepy -J345- |
| 40 | Bezpiecznik 40 na uchwycie bezpiecznika C -SC40- | 25 | Jednostka sterująca detektora przyczepy -J345- |
| 41 | Bezpiecznik 41 na uchwycie bezpiecznika C -SC41- | 25 | Jednostka sterująca detektora przyczepy -J345- |
| 42 | Bezpiecznik 42 na uchwycie bezpiecznika C -SC42- | 15 | Złącze diagnostyczne -U31-;
Sterownik elektroniki kolumny kierownicy -J527-; Wyłącznik ciśnieniowy układu klimatyzacji -F129-; Czujnik jakości powietrza -G238-; Sterownik blokady mechanizmu różnicowego -J187-; Sterownik skrzynki rozdzielczej -J646-; Wkładka tablicy rozdzielczej -K-; Żarówka hamowania wysokiego poziomu -M25-; Wyłącznik świateł hamowania -F-; Wyświetlacz -K40-. |
| 43 | Bezpiecznik 41 na uchwycie bezpiecznika C – Sc43- | 25 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 44 | Bezpiecznik 44 na uchwycie bezpiecznika C -SC44- | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 45 | Bezpiecznik 45 na uchwycie bezpiecznika C -SC45- | 15 | Przyłącze diagnostyczne -U31-;
Wkładka tablicy rozdzielczej -K-; Sterownik elektroniki kolumny kierownicy -J527-; Sterownik systemu klimatyzacji -J301-; Sterownik Climatronic -J255-; Wyłącznik ogrzewania/mocy grzewczej -E16-. |
| 46 | Bezpiecznik 46 na uchwycie bezpiecznika C -SC46- | 25 | Przenieś jednostkę sterującą boc -J646- |
| 47 | Bezpiecznik 47 na uchwycie bezpiecznika C -SC47- | 20 | Pokładowa jednostka sterująca zasilaniem |
| 48 | Bezpiecznik 48 na uchwycie bezpiecznika C -SC48- | 20 | Sterownik drzwi kierowcy -J386- |
| 49 | Bezpiecznik 49 na uchwycie bezpiecznika C -SC49- | 20 | Jednostka sterująca przednimi drzwiami pasażera -J387- |
| 50 | Bezpiecznik 50 na uchwycie bezpiecznika C -SC50- | 20 | Sterownik tylnych lewych drzwi -J388- |
| 51 | Bezpiecznik 51 na uchwycie bezpiecznika C -SC51- | 20 | Sterownik tylnych prawych drzwi -J389- |
| 52 | -Bezpiecznik 52 na uchwycie bezpiecznika C -SC52- | 15 | Gniazdo elektryczne -U- |
| 53 | Bezpiecznik 53 na uchwycie bezpiecznika C -SC53- | 20 | Żarówka przeciwmgielna lewa -L22- |
| 54 | Bezpiecznik 54 na uchwycie bezpiecznika C -SC54- | 15 | Zapalniczka do papierosów -U1- |
| 55 | Bezpiecznik 55 na uchwycie bezpiecznika C -SC55- | 15 | Silnik sterujący zakresem prawego reflektora -V49- |
| 56 | Bezpiecznik 56 na uchwycie bezpiecznika C -SC56- | – | Pusty |
| 57 | Bezpiecznik 57 na uchwycie bezpiecznika C -SC57- | 30 | Przycisk ogrzewania siedzenia, lewy -E653-;
Przycisk ogrzewania siedzenia, prawy – E654-; Sterownik ogrzewania siedzenia -J882-. |
| 58 | Bezpiecznik 58 na uchwycie bezpiecznika C -SC58- | – | Pusty |
| 59 | Bezpiecznik 59 na uchwycie bezpiecznika C -SC59- | 20 | Gniazdo 12V -UX3- |
| 60 | Bezpiecznik 60 na uchwycie bezpiecznika C -SC60- | 5 | Moduł detektora przyczepy -J345-;
Złącze diagnostyczne -U31-; Pokładowa jednostka sterująca zasilaniem -J519-. |
| 61 | Bezpiecznik 61 na uchwycie bezpiecznika C -SC61- | 5 | Jednostka sterująca detektora przyczepy -J345-;
Złącze diagnostyczne -U31-; Jednostka sterująca zasilaniem pokładowym -J519-. |
| 62 | Bezpiecznik 62 na uchwycie bezpiecznika C -SC62- | 20 | Pomocnicza jednostka sterująca nagrzewnicą -J364-;
Pompa cyrkulacyjna -V55-. |
| 63 | Bezpiecznik 63 na uchwycie bezpiecznika C -SC63- | 10 | Żarówka oświetlenia obszaru ładowania -M53- |
| 64 | Bezpiecznik 64 na uchwycie bezpiecznika C -SC64- | 30 | Przełącznik wyjścia grzałki / ciepła -E16-;
Jednostka sterująca Climatronic -J255-; Jednostka sterująca systemem klimatyzacji -J301-. |
| 65 | Bezpiecznik 65 na uchwycie bezpiecznika C -SC65- | 15 | Jednostka sterująca silnika -J623- |
| 66 | Bezpiecznik 66 na uchwycie bezpiecznika C -SC66- | 30 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 67 | Bezpiecznik 67 na uchwycie bezpiecznika C -SC67- | 30 | Radio -R-;
Jednostka sterująca z wyświetlaczem do systemu radia i nawigacji -J503-. |
| 68 | Bezpiecznik 68 na uchwycie bezpiecznika C -SC68- | – | Pusty |
| 69 | Bezpiecznik 69 na uchwycie bezpiecznika C -SC69- | 15 | Interfejs do użytku zewnętrznego |
| 70 | Bezpiecznik 70 na uchwycie bezpiecznika C -SC70- | 5 | Interfejs do użytku zewnętrznego |
| 71 | Bezpiecznik 71 na uchwycie bezpiecznika C -SC71- | 25 | Interfejs do użytku zewnętrznego |
| 72 | Bezpiecznik 72 na uchwycie bezpiecznika C -SC72- | 10 | Interfejs do użytku zewnętrznego |

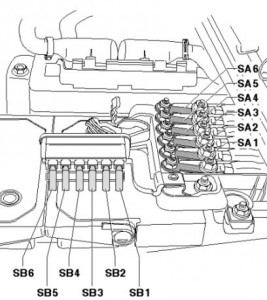

Uchwyt bezpiecznika A -SA-
| Numer | – | Ampery [A] | Opis |
| 1 | Bezpiecznik 1 na uchwycie bezpiecznika A -SA1- | 175 | Alternator -C- |
| 2 | Bezpiecznik 2 na uchwycie bezpiecznika A -SA2- | 175 | Bezpiecznik 4 na uchwycie bezpiecznika C -SC4-;
Bezpiecznik 8 na uchwycie bezpiecznika C -SC8-; Bezpiecznik 11 na uchwycie bezpiecznika C -SC11-; Bezpiecznik 15 na uchwycie bezpiecznika C -SC15-; Uchwyt bezpiecznika C -SC19 – SC24-; Bezpiecznik uchwyt C -SC43 – SC51-; Uchwyt bezpiecznika SC62 – SC64-; Uchwyt bezpiecznika C -SC66 – SC67-. |
| 3 | Bezpiecznik 3 na uchwycie bezpiecznika A -SA3- | 40 | Interfejs do użytku zewnętrznego |
| 4 | Bezpiecznik 4 na uchwycie bezpiecznika A -SA4- | 80/110 | Wentylator chłodnicy -V7- |
| 5 | Bezpiecznik 5 na uchwycie bezpiecznika A -SA5- | 50 | Automatyczna jednostka sterująca okresem świecenia J179- |
| 6 | Bezpiecznik 6 na uchwycie bezpiecznika A -SA6- | 80 | Uchwyt bezpiecznika C -SC39 – SC41- |
Uchwyt bezpiecznika B -SB-
| Numer | – | Ampery [A] | Opis |
| 1 | Bezpiecznik 1 na uchwycie bezpiecznika B -SB1- | 30 | Jednostka sterująca ABS J104- |
| 2 | Bezpiecznik 2 na uchwycie bezpiecznika B -SB2- | 30 | Przekaźnik pompy paliwa -J17-;
Pompa ciśnieniowa układu paliwowego -G6-. |
| 3 | Bezpiecznik 3 na uchwycie bezpiecznika B -SB3- | 10 | Jednostka sterująca ABS -J104- |
| 4 | Bezpiecznik 4 na uchwycie bezpiecznika B -SB4- | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 5 | Bezpiecznik 5 na uchwycie bezpiecznika B -SB5- | – | Pusty |
| 6 | Bezpiecznik 6 na uchwycie bezpiecznika B -SB6- | – | Pusty |

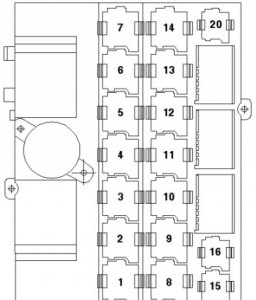

Przekaźniki
| Numer | Opis |
| 1 | Pomocniczy przekaźnik nagrzewnicy płynu chłodzącego -J493- |
| 2 | Pusty |
| 3 | Pusty |
| 4 | Pusty |
| 5 | Pusty |
| 6 | Przekaźnik napięcia zasilania 2 -J710- (53) |
| 7 | Przekaźnik napięcia zasilania zacisku 15 -J329- (100) |
| 8 | Przekaźnik pompy płynu chłodzącego -J235- |
| 9 | Pusty |
| 10 | Pusty |
| 11 | Pusty |
| 12 | Przekaźnik napięcia zasilającego 1 -J701- (53) |
| 13 | Przekaźnik rozrusznika -J53- (53) |
| 14 | Przekaźnik pompy paliwa -J17- (404) |
| Przekaźnik napięcia zasilania zacisku 30 -J317- (404) | |
| 15 | Przekaźnik zasilania prądowego -J16- (100) |
| 16 | Przekaźnik odciążający zacisk 58b -J374- (449) |
| 20 | Główny przekaźnik -J271- (643) |
