Volkswagen Caddy (2003-2005) – skrzynka bezpieczników
Volkswagen Caddy (2003-2005) – schemat skrzynki bezpieczników
Rok produkcji: 2003, 2004, 2005.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Caddy (2003-2005) to bezpiecznik 47 w skrzynce bezpiecznikowej komory silnika.

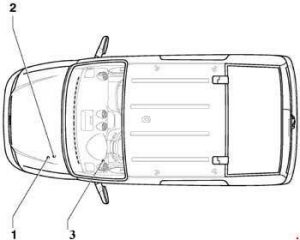

Lokalizacja
- Bezpieczniki na uchwycie bezpiecznika A -SA- (na skrzynce elektroniki, po lewej stronie w komorze silnika)
- Bezpieczniki na uchwycie bezpiecznika B -SB- (po lewej stronie w komorze silnika)
- Bezpieczniki na uchwycie bezpiecznika C -SC- (pod lewą tablicą rozdzielczą)

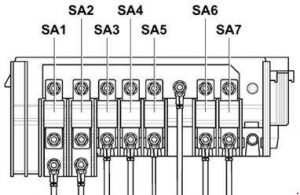

Umiejscowienie uchwytu bezpiecznika A (A -SA-)
| Numer | Ampery [A] | Opis |
| 1 | 150 | Alternator -C- 90A / 110A |
| 1 | 200 | Alternator -C- 140A |
| 2 | 80 | Moduł sterujący wspomagania kierownicy -J500-; Elektromechaniczny silnik wspomagania kierownicy -V187-. |
| 3 | 80 | Sterownik wentylatora chłodnicy -J293-;
Wentylator chłodnicy -V7-; Wentylator chłodnicy po prawej stronie chłodnicy -V35-; |
| 4 | 70 | Pokładowa jednostka sterująca zasilaniem -J519-; Przekaźnik zwalniający styk X -J59-; Bezpiecznik 7 na uchwycie bezpiecznika -SC7-; Bezpiecznik 8 na uchwycie bezpiecznika -SC8-; Bezpiecznik 28 na uchwycie bezpiecznika -SC28- do -SC35-; |
| 5 | – | Nieużywany |
| 6 | 100 | Bezpieczniki na uchwycie bezpiecznika C -SC-; Bezpiecznik 20 na uchwycie bezpiecznika -SC20- do -SC24-; Bezpiecznik 42 na uchwycie bezpiecznika -SC42- do -SC56-; |
| 7 | 50 | Bezpieczniki na uchwycie bezpiecznika C -SC-; Bezpiecznik 39 na uchwycie bezpiecznika -SC39- do -SC41-; |
Umiejscowienie uchwytu wysokiego bezpiecznika E-box (B -SB-)
| Numer | Ampery [A] | Opis |
| 1 | 30 | Moduł sterujący ABS -J104- |
| 2 | 30 | Moduł sterujący ABS -J104- |
| 3 | – | Nieużywany |
| 4 | 5 | Pokładowa jednostka sterująca zasilaniem -J519- |
| 5 | 20 | Pokładowa jednostka sterująca zasilaniem -J519-
Przekaźnik dwudźwiękowy -J4-; Przekaźnik klaksonu -J413-; Klakson wysokotonowy -H2-; Klakson basowy -H7-; |
| 6 | 20 | Cewka zapłonowa 1 ze stopniem wyjściowym -N70-;
Cewka zapłonowa 2 ze stopniem wyjściowym -N127-; Cewka zapłonowa 3 ze stopniem wyjściowym -N291-; Cewka zapłonowa 4 ze stopniem wyjściowym -N292-; Transformator zapłonowy -N152-; |
| 7 | 5 | Włącznik pedału hamulca -F47-;
Moduły sterowania silnikiem; Czujnik położenia sprzęgła -G476-; |
| 8 | 10 | Zawór recyrkulacji spalin -N18-;
Zawór elektromagnetyczny filtra z węglem aktywnym 1 -N80-; Zawór przełączający kolektora dolotowego ze zmienną regulacją -N156-; Rezystor ochronny -N235-; Sterownik wentylatora chłodnicy -J293-; Silnik klapy kolektora dolotowego -V157-; |
| 9 | 10 | Przekaźnik pompy paliwa -J17- (BDJ, BJB);
Przekaźnik świec żarowych -J52- (BDJ); Moduł automatycznej kontroli okresu świecenia -J79- (BJB); |
| 10 | 10 | Zawór recyrkulacji spalin -N18-;
Zawór elektromagnetyczny regulacji ciśnienia doładowania -N75-; Zawór przełączający wentylatora recyrkulacji spalin -N345-; |
| 11 | 25 | Moduł sterujący Motronic -J220- (BCA);
Moduł sterujący Simos -J361- (BGU, BSE, BSF) |
| 11 | 30 | Moduł sterujący układu bezpośredniego
wtrysku oleju napędowego -J248- (BDJ, BJB). |
| 12 | 15 | Sonda lambda -G39- (BCA);
Sonda lambda za katalizatorem -G130- (BCA); |
| 13 | – | Nieużywany |
| 14 | – | Nieużywany |
| 15 | 25 | Rozrusznik -B- |
| 16 | 15 | Moduł sterujący elektroniką kolumny kierownicy -J527- |
| 17 | 10 | Jednostka sterująca we wkładce deski rozdzielczej -J285- |
| 18 | – | Nieużywany |
| 19 | 15 | Moduł sterujący z wyświetlaczem
do systemu radia i nawigacji -J503-; Radio -R-; |
| 20 | 10 | Moduł sterujący elektroniką obsługi telefonu komórkowego -J412- |
| 21 | – | Nieużywany |
| 22 | – | Nieużywany |
| 23 | – | Nieużywany |
| 24 | 10 | Interfejs diagnostyczny magistrali danych -J533- |
| 25 | – | Nieużywany |
| 26 | 5 | Przekaźnik napięcia zasilania zacisku 30 -J317- (BDJ, BJB) |
| 26 | 10 | Moduł sterujący Motronic -J220- (BCA) |
| 27 | 10 | Element grzejny do odpowietrznika skrzyni korbowej -N79- |
| 28 | – | Nieużywany |
| 29 | 20 | Wtryskiwacz cylindra 1 -N30- (BCA);
Wtryskiwacz cylindra 2 -N31- (BCA); Wtryskiwacz cylindra 3 – N32- (BCA); Wtryskiwacz cylindra 4 -N33- (BCA); |
| 30 | 20 | Pomocnicza jednostka sterująca nagrzewnicą -J364- |
| 31 | 30 | Silnik wycieraczek szyby przedniej -V- |
| 32 | 10 | Wtryskiwacz cylindra 1 -N30- (BGU);
Wtryskiwacz cylindra 2 -N31- (BGU); Wtryskiwacz cylindra 3 -N32- (BGU); Wtryskiwacz cylindra 4 -N33- (BGU); |
| 32 | 40 | Świeca żarowa 1 -Q10- (BDJ);
Świeca żarowa 2 -Q11- |
| 33 | 15 | Pompa paliwa -G6- (BCA, BGU) |
| 33 | 40 | Świeca żarowa 3 -Q12- (BDJ);
Świeca żarowa 4 -Q13- |
| 34 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | – | Nieużywany |
| 36 | – | Nieużywany |
| 37 | – | Nieużywany |
| 38 | 10 | Regulator zasięgu świateł -E102- ;
Lewy siłownik poziomowania reflektorów -V48-; Prawy siłownik poziomowania reflektorów -V49- |
| 39 | 5 | Czujnik poziomu i temperatury oleju -G266-;
Jednostka sterująca we wkładce deski rozdzielczej -J285- |
| 40 | 20 | Bezpieczniki na uchwycie bezpiecznika C -SC-;
Bezpiecznik 1 na uchwycie bezpiecznika -SC1- do -SC6-; Bezpiecznik 9 na uchwycie bezpiecznika -SC9- do -SC16-; Bezpiecznik 25 na uchwycie bezpiecznika -SC25- do -SC27-. |
| 41 | – | Nieużywany |
| 42 | 5 | Przekaźnik pompy paliwa -J17- (BCA, BGU) |
| 42 | 10 | Miernik masy powietrza -G70- (BJB) |
| 43 | – | Nieużywany |
| 44 | – | Nieużywany |
| 45 | 15 | Sonda lambda -G39- (BGU) Sonda lambda za katalizatorem -G130- (BGU) |
| 46 | – | Nieużywany |
| 47 | 40 | Pokładowa jednostka sterująca zasilaniem -J519-,
lewy reflektor |
| 48 | 40 | Pokładowa jednostka sterująca zasilaniem -J519-,
prawy reflektor |
| 49 | – | Nieużywany |
| 50 | – | Nieużywany |
| 51 | 40 | Przekaźnik wtórnej pompy powietrza -J299- (BGU);
Silnik wtórnej pompy powietrza -V101- |
| 51 | 50 | Moduł automatycznej kontroli okresu świecenia -J179- (BJB) Świeca żarowa 1 -Q10-; Świeca żarowa 2 -Q11-; Świeca żarowa 3 -Q12-; Świeca żarowa 4 -Q13-. |
| 52 | – | Nieużywany |
| 53 | 25 | Sterownik drzwi kierowcy -J386-;
Sterownik drzwi przednich pasażera -J387- |
| 54 | 50 | Sterownik wentylatora chłodnicy -J293- ;
Wentylator chłodnicy -V7-; Prawy wentylator płynu chłodzącego -V35-; Wyłącznik termiczny wentylatora chłodnicy -F18-; Wentylator chłodnicy -V7- |

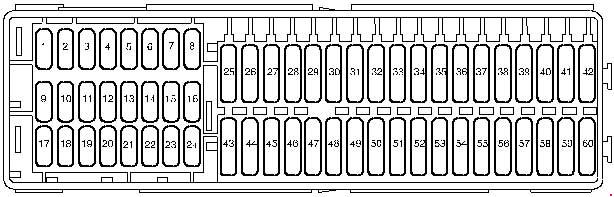

Położenie bezpieczników na uchwycie bezpiecznika C -SC-
| Numer | Ampery [A] | Opis |
| 1 | – | Nieużywany |
| 2 | 5 | Jednostka sterująca detektora przyczepy -J345- |
| 3 | 5 | Przełącznik wyjścia grzałki / ciepła -E16-;
Nadajnik wysokiego ciśnienia -G65-. |
| 4 | – | Nieużywany |
| 5 | – | Nieużywany |
| 6 | – | Nieużywany |
| 7 | 5 | Podgrzewany regulator siedzenia kierowcy -E94-;
Podgrzewany regulator przedniego siedzenia pasażera -E95-. |
| 8 | 5 | Lewy element podgrzewacza dyszy spryskiwacza -Z20- Prawy element podgrzewacza dyszy spryskiwacza -Z21- |
| 9 | 5 | Jednostka sterująca poduszką powietrzną -J234-;
Lampka ostrzegawcza dezaktywacji bocznej poduszki powietrznej pasażera -K145-. |
| 10 | 5 | Jednostka sterująca elektroniką
obsługi telefonu komórkowego -J412- |
| 11 | 10 | Sterownik wspomagania kierownicy -J500- |
| 12 | – | Nieużywany |
| 13 | – | Nieużywany |
| 14 | 5 | Przełącznik systemu kontroli trakcji -E132-;
Przycisk TCS i ESP -E256-; Jednostka sterująca ABS -J104-. |
| 15 | 10 | Wyłącznik światła cofania -F4-; Przekaźnik pracy dodatkowej nagrzewnicy -J485-(od maja 2004 r.)Jednostka sterująca z wyświetlaczem do systemu radia i nawigacji -J503 (wyposażenie komercyjne) T16 -; Podłączenie autodiagnostyki (T16 / 1) |
| 16 | 5 | Interfejs diagnostyczny magistrali danych -J533- |
| 17 | 7.5 | Lewe światło tylne i tylne światło przeciwmgielne -M41-
(modele bez centralnego zamka) |
| 18 | – | Nieużywany |
| 19 | – | Nieużywany |
| 20 | – | Nieużywany |
| 21 | – | Nieużywany |
| 22 | 5 | Odbiornik zdalnego sterowania
dla dodatkowej grzałki płynu chłodzącego -R149- |
| 23 | 10 | Wyłącznik świateł hamowania -F-;
Lewa żarówka hamowania -M9-; Prawa żarówka hamowania -M10-; Żarówka wysokiego poziomu hamowania -M25-; Jednostka sterująca ABS -J104-. |
| 24 | 10 | Wyłącznik światła -E1-;
Jednostka sterująca systemem klimatyzacji -J301-; Złącze 16-stykowe -T16- (złącze autodiagnostyczne T16 /16) |
| 25 | 30 | Podgrzewana jednostka sterująca fotela kierowcy -J131-;
Podgrzewana jednostka sterująca przedniego siedzenia pasażera -J132-. |
| 26 | 10 | J… – Jednostki sterujące silnika |
| 27 | 15 | Silnik wycieraczki tylnej szyby -V12- (od maja 2004 r.) |
| 28 | 5 20 |
Włącznik świateł -E1-
(modele z centralnym zamkiem); Włącznik świateł przeciwmgielnych -E7- (modele bez centralnego zamka); Włącznik tylnych świateł przeciwmgielnych -E18- (modele bez centralnego zamka) |
| 29 | 15 | Silnik wycieraczki tylnej szyby -V12- (do kwietnia 2004 r.) |
| 30 | 25 | Wyłącznik światła -E1-
(modele bez centralnego zamka); Bezpiecznik 37 na uchwycie bezpiecznika C -SC37-; Bezpiecznik 38 na uchwycie bezpiecznika C -SC38- |
| 31 | 15 | Przekaźnik pracy pomocniczej nagrzewnicy -J485-
(do kwietnia 2004 r.) |
| 32 | 15 | Pompa spryskiwacza -V5- |
| 33 | – | Nieużywany |
| 34 | – | Nieużywany |
| 35 | 40 | Dmuchawa świeżego powietrza -V2- Przekaźnik pracy dodatkowej nagrzewnicy -J485- |
| 36 | – | Nieużywany |
| 37 | 15 | Żarówka prawego światła mijania -M31-
(modele bez centralnego zamka) |
| 38 | 15 | Żarówka lewego światła mijania -M29-
(tylko modele bez centralnego zamka) |
| 39 | – | Nieużywany |
| 40 | 20 | Jednostka sterująca detektora przyczepy -J345- |
| 41 | 20 | Gniazdo przyczepy -U10- |
| 42 | 15 30 |
Gniazdo 12 V -U5-
(w pobliżu dźwigni hamulca ręcznego) Gniazdo 12 V 2 -U18- (lewy bagażnik) |
| 43 | 15 | Elektryczna pompa paliwa 2 przekaźniki -J49- (BCA, BGU);
Przekaźnik pompy paliwa -J17- (BDJ, BJB); Pompa ciśnieniowa układu paliwowego -G6- |
| 44 | 5 | Czujnik monitorowania wnętrza -G273-;
Nadajnik przechyłu pojazdu -G384-; Sygnał dźwiękowy -H12- |
| 45 | 5 | Jednostka sterująca wyborem anteny -J515- |
| 46 | 7.5 | Pokładowa jednostka sterująca zasilaniem -J519-
(Oświetlenie wewnętrzne) |
| 47 | 25 30 |
Zapalniczka -U1- tylna zapalniczka -U9- |
| 48 | 20 | Przekaźnik układu spryskiwaczy reflektorów -J39-;
Pompa układu spryskiwaczy reflektorów -V11-; |
| 49 | 10 | Sterownik drzwi kierowcy -J386-;
Sterownik drzwi przednich pasażera -J387- |
| 50 | – | Nieużywany |
| 51 | – | Nieużywany |
| 52 | 25 | Przekaźnik dmuchawy świeżego powietrza -J13-;
Pokładowa jednostka sterująca zasilaniem -J519-. |
| 53 | 25 | Centralna jednostka sterująca systemu komfortu -J393- |
| 54 | – | Nieużywany |
| 55 | – | Nieużywany |
| 56 | – | Nieużywany |
| 57 | – | Nieużywany |
| 58 | – | Nieużywany |
