Volkswagen Jetta IV (1997-2003) – skrzynka bezpieczników

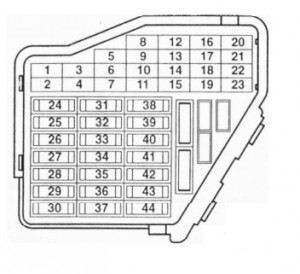

Volkswagen Jetta IV – schemat skrzynki bezpieczników

Rok produkcji: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Jetta IV to bezpiecznik 41 w skrzynce bezpiecznikowej w przedziale pasażerskiej.

Przedział pasażerski

Numer	Ampery [A]	Opis
1	10	Podgrzewacze dysz spryskiwaczy; Oświetlenie schowka na rękawiczki; Moduł sterowania fotelem z pamięcią.
2	10	Włącznik świateł sygnalizacyjnych
3	5	Przekaźnik światła przeciwmgielnego; Ściemniacz oświetlenia tablicy przyrządów.
4	5	Światło tablicy rejestracyjnej
Reklama
5	7,5	System komfortu; Tempomat; Climatronic; Klimatyzacja; Moduły sterujące podgrzewanymi fotelami; Automatyczne lusterko wewnętrzne dzień/noc; Moduł sterujący wielofunkcyjnej kierownicy; Jednostka sterująca w kierownicy.
6	5	Centralny zamek
7	10	Światła cofania, Prędkościomierz czujnik prędkości pojazdu (VSS)
8	–	otwarty
9	5	Układ przeciwblokujący (ABS)
10	10	Moduł sterujący silnika (ECM): silnik benzynowy.
10	5	Moduł sterujący silnika (ECM): silnik wysokoprężny (2000 r.)
11	5	Zestaw wskaźników; Elektromagnes blokady zmiany biegów.
12	7,5	Zasilanie złącza łącza danych (DLC)
13	10	Tylne światła hamowania
14	10	Oświetlenie wewnętrzne; Centralny zamek.
15	5	Zestaw wskaźników; Moduł sterujący skrzyni biegów (TCM).
16	10	Sprzęgło klimatyzacji; Dobiegowa pompa płynu chłodzącego.
17	–	otwarty
18	10	Światło drogowe prawe
19	10	Światła drogowe lewe
20	15	Światło mijania prawe
21	15	Światło mijania lewe
22	5	Światła postojowe po prawej; Znacznik po prawej.
23	5	Światła postojowe po lewej; Boczny znacznik po lewej.
Reklama
24	20	Pompa spryskiwacza obu szyb; Silnik wycieraczek szyby przedniej.
25	25	Dmuchawa świeżego powietrza; Climatronic.
26	25	Odmgławiacz tylnej szyby
27	15	Silnik wycieraczki tylnej szyby
28	15	Pompa paliwa (FP)
29	15	Moduł sterujący silnika (ECM): silnik benzynowy.
29	10	Moduł sterujący silnika (ECM): silnik wysokoprężny.
30	20	Moduł sterujący elektrycznie sterowanym szyberdachem
31	20	Moduł sterujący skrzyni biegów (TCM)
32	10	Wtryskiwacze: silnik benzynowy
32	15	Wtryskiwacze: silnik wysokoprężny
33	20	Spryskiwacze reflektorów
34	10	Elementy sterujące silnikiem
35	30	Gniazdo zasilania 12 V (w bagażniku)
36	15	Światła przeciwmgielne
Reklama
37	10	Terminal (86S) w radiu; Zestaw wskaźników.
38	15	Centralny zamek (z elektrycznie sterowanymi szybami); Oświetlenie bagażnika; Drzwi pilota/zbiornika paliwa; Silnik do odblokowania tylnej pokrywy.
39	15	Światła awaryjne
40	20	Klakson dwutonowy
41	15	Zapalniczka
42	25	Radio
43	10	Elementy sterujące silnikiem
44	15	Podgrzewane siedzenia

Układ bezpieczników we wsporniku bezpiecznika / baterii:

Volkswagen Jetta IV – bezpieczniki – akumulator

Numer	Ampery [A]	Opis
S162	50	Świece żarowe (płyn chłodzący)
S163	50	Przekaźnik pompy paliwa (FP); Przekaźnik świec żarowych.
S164	40	Moduł sterujący wentylatora chłodzącego (FC); Wentylator chłodzący.
S177	90/110	Generator (GEN)
S177	120/150	Generator (GEN)
S178	30	ABS (pompa hydrauliczna)
S179	30	ABS
S180	30	Wentylator chłodziwa

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Gdzie znajdę bezpiecznik zapalniczki w Volkswagen Jetta IV (1997-2003)?

W modelu Volkswagen Jetta IV (1997-2003) znajdziesz go tutaj: pozycja 35 o wartości 30 A w skrzynce: przedział pasażerski oraz pozycja 41 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za pompę paliwa w Volkswagen Jetta IV (1997-2003)?

W modelu Volkswagen Jetta IV (1997-2003) za ten obwód odpowiada pozycja 28 o wartości 15 A w skrzynce: przedział pasażerski oraz pozycja S163 o wartości 50 A w skrzynce: układ bezpieczników we wsporniku bezpiecznika / baterii:. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika spryskiwaczy — gdzie jest w Volkswagen Jetta IV (1997-2003)?

W Volkswagen Jetta IV (1997-2003) tego obwodu pilnuje pozycja 1 o wartości 10 A w skrzynce: przedział pasażerski, pozycja 24 o wartości 20 A w skrzynce: przedział pasażerski, pozycja 33 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik wycieraczek w Volkswagen Jetta IV (1997-2003)?

W modelu Volkswagen Jetta IV (1997-2003) znajdziesz go tutaj: pozycja 27 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Volkswagen Jetta IV (1997-2003) — gdzie jest bezpiecznik centralnego zamka?

W modelu Volkswagen Jetta IV (1997-2003) za ten obwód odpowiada pozycja 6 o wartości 5 A w skrzynce: przedział pasażerski, pozycja 14 o wartości 10 A w skrzynce: przedział pasażerski, pozycja 38 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik wentylatora chłodnicy w Volkswagen Jetta IV (1997-2003)?

W Volkswagen Jetta IV (1997-2003) tego obwodu pilnuje pozycja S164 o wartości 40 A w skrzynce: układ bezpieczników we wsporniku bezpiecznika / baterii:. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik klimatyzacji w Volkswagen Jetta IV (1997-2003)?

W modelu Volkswagen Jetta IV (1997-2003) znajdziesz go tutaj: pozycja 5 o wartości 7,5 A w skrzynce: przedział pasażerski oraz pozycja 16 o wartości 10 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik świateł mijania w Volkswagen Jetta IV (1997-2003)?

W modelu Volkswagen Jetta IV (1997-2003) za ten obwód odpowiada pozycja 20 o wartości 15 A w skrzynce: przedział pasażerski oraz pozycja 21 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajdę bezpiecznik radia w Volkswagen Jetta IV (1997-2003)?

W Volkswagen Jetta IV (1997-2003) tego obwodu pilnuje pozycja 42 o wartości 25 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za światła przeciwmgielne w Volkswagen Jetta IV (1997-2003)?

W modelu Volkswagen Jetta IV (1997-2003) znajdziesz go tutaj: pozycja 3 o wartości 5 A w skrzynce: przedział pasażerski oraz pozycja 36 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika podgrzewania foteli — gdzie jest w Volkswagen Jetta IV (1997-2003)?

W modelu Volkswagen Jetta IV (1997-2003) za ten obwód odpowiada pozycja 5 o wartości 7,5 A w skrzynce: przedział pasażerski oraz pozycja 44 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
