Volkswagen Golf V (2003-2009) – skrzynka bezpieczników
Volkswagen Golf 5 (2003-2009) – schemat skrzynki bezpieczników
Rok produkcji: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volkswagenie Golfie 5 (2003-2009) to bezpiecznik 24 w skrzynce bezpiecznikowej na tablicy rozdzielczej.
Lokalizacja
- Skrzynka bezpieczników w komorze silnika
- Nośnik przekaźników na pokładowej jednostce sterującej zasilaniem (po lewej pod deską rozdzielczą)
- Panel bezpieczników tablicy rozdzielczej
- Dodatkowy nośnik przekaźnika, pod skrzynką w komorze silnika
Panel bezpieczników tablicy rozdzielczej
| Nr |
Ampery [A] |
Opis |
| 1 | 10 | T16 – Złącze diagnostyczne (T16/1);
J623 – Jednostka sterująca silnika; J757 – Przekaźnik zasilania prądem podzespołów silnika (167) (od maja 2005 r.); J538 – Jednostka sterująca pompą paliwa (od maja 2005 r.); J485 – Przekaźnik pracy dodatkowej nagrzewnicy (od 2006 r. ); N79 – Element grzejny odpowietrznika skrzyni korbowej (od 2006 r.); G70 – Miernik masy powietrza (od 2006); J431 – Jednostka sterująca do regulacji zasięgu świateł (od 2006 r.); |
| 2 | 5 | J104 – Jednostka sterująca ABS;
E132 – Przełącznik systemu kontroli trakcji; E256 – Przycisk TCS i ESP; E492 – Przycisk wyświetlacza ciśnienia w oponach; F – Włącznik świateł hamowania; (niski; od listopada 2005); |
| 10 | J623 – Sterownik silnika (od 2006 r.)
V49 – Silnik sterujący zakresem prawego reflektora (od 006) V48 – Silnik sterujący zakresem lewego reflektora (od 2006 r.) E102 – Regulator sterujący zakresem reflektorów (od 2006 r.) J538 – Sterownik pompy paliwa (od 2006 r. ) J345 – Jednostka sterująca detektora przyczepy (od 2006) J587 – Jednostka sterująca czujnikami dźwigni zmiany biegów (od 2006) J533 – Interfejs diagnostyczny magistrali danych (od 2006) J285 – Jednostka sterująca we wkładce deski rozdzielczej (od 2006) J500 – Sterownik wspomagania kierownicy (od 2006) J104 – ABS ze sterownikiem EDL (od 2006) E132 – Wyłącznik systemu kontroli trakcji (od 2006) E256 – Przycisk TCS i ESP (od 2006) G476 – Czujnik położenia pedału hamulca (od 2006) E1 – Włącznik świateł (od 2006 r.) F47 – Włącznik pedału hamulca, (od listopada 2005 r.) |
|
| 3 | 10 | J500 – Jednostka sterująca wspomaganiem kierownicy
(do maja 2005 r.) |
| 5 | J234 – Jednostka sterująca poduszką powietrzną
(od maja 2005 r.) |
|
| 4 | 5 | E16 – Wyłącznik ogrzewania/wyjścia ciepła
G65 – Czujnik wysokiego ciśnienia J131 – Sterownik podgrzewanego fotela kierowcy J132 – Sterownik podgrzewanego przedniego siedzenia pasażera J255 – Sterownik Climatronic K216 – Lampka ostrzegawcza programu stabilizacji 2 (od maja 2005 r.) M17 – Żarówka światła cofania (od maja 2005) E422 – Przycisk wyświetlacza ciśnienia w oponach (od maja 2005) G266 – Czujnik poziomu oleju i temperatury oleju (wysoki; od maja 2005) J530 – Sterownik obsługi bramy garażowej (od maja 2006) G128 – Czujnik zajętości siedzenia, z przodu po stronie pasażera (od maja 2006) Y7 – Automatyczne antyodblaskowe lusterko wewnętrzne (od maja 2006) Z20 – Lewy element podgrzewacza spryskiwacza (od maja 2006) Z21 – prawy element grzejny spryskiwacza (od maja 2006) |
| 10 | G266 – Czujnik poziomu oleju i temperatury oleju
(wysoki; od listopada 2005 r.) M17 – Światło cofania (wysokie; od listopada 2005 r.) J255 – Sterownik Climatronic (wysoki; od listopada 2005 r.) G65 – Czujnik wysokiego ciśnienia (wysoki; od listopada 2005 r.) ) E16 – Wyłącznik ogrzewania i mocy grzejnika (wysoki; od listopada 2005 r.) J530 – Sterownik obsługi bramy garażowej (wysoki; od listopada 2005 r.) N253 – Zapalnik odłączający akumulator (wysoki; od listopada 2005 r.) Y7 – Automatyczne antyodblaskowe lusterko wewnętrzne (wysoka; od listopada 2005) E422 – Przycisk wyświetlacza ciśnienia w oponach (wysoki; od listopada 2005) K216 – Lampka ostrzegawcza programu stabilizacji 2 (wysoka; od listopada 2005) Z20 – Lewy element podgrzewacza spryskiwacza (wysoki; od listopada 2005) Z21 – prawy element podgrzewacza dyszy spryskiwacza (wysoki; od listopada 2005 r.); L71 – Oświetlenie wyłącznika układu kontroli trakcji (wysoki; od listopada 2005 r.); J301 – Sterownik układu klimatyzacji (wysoki; od maja 2007 r.); |
|
| 5 | 5 | F47 – Przełącznik pedału hamulca układu tempomatu
(do maja 2005 r.) G476 – Czujnik położenia sprzęgła J431 – Jednostka sterująca do sterowania zasięgiem reflektorów (od maja 2005 r.) J500 – Sterownik wspomagania kierownicy (od maja 2005 r.) J745 – Doświetlanie zakrętów i regulacja zasięgu reflektorów jednostka, na prawym reflektorze (wysokie; grudzień 2006) |
| 10 | J745 – Jednostka sterująca zasięgiem świateł zakrętowych i
reflektorów, na prawym reflektorze (niski; od maja 2006 r.), (Wysoki; od maja 2007 r.) |
|
| 6 | 5 | J285 – Jednostka sterująca we wkładce tablicy rozdzielczej
(do maja 2006 r.) J538 – Jednostka sterująca pompą paliwa (do maja 2006 r.) J533 – Interfejs diagnostyczny magistrali danych (do maja 2006 r.) F125 – Przełącznik wielofunkcyjny (do maja 2006 r.) J587 – Jednostka sterująca czujników dźwigni zmiany biegów (do maja 2006 r.) F189 – Przełącznik Tiptronic (do maja 2006 r.) J745 – Jednostka sterująca światłami zakrętowymi i zakresem reflektorów, po lewej stronie reflektora (stan wysoki; grudzień 2006) |
| 10 | J745 – Jednostka sterująca zasięgiem świateł
zakrętowych i reflektorów, na lewym reflektorze (niski; od maja 2006), (wysoki; od maja 2007) |
|
| 7 | 5 | J431 – Jednostka sterująca do regulacji zasięgu reflektorów
(do maja 2005 r.) Y7 – Automatyczne wewnętrzne lusterko antyodblaskowe (od maja 2005 r.) Nie przypisane (od maja 2006 r.) |
| 8 | 5 | Y7 – Automatyczne wewnętrzne lusterko antyodblaskowe
(do maja 2005 r.) |
| 10 | J345 – Jednostka sterująca detektora przyczepy
(od maja 2005 r.); Nieprzypisany (od maja 2006 r.) |
|
| 9 | 5 | Nieprzypisany
(do maja 2005 r.) J503 – Jednostka sterująca z wyświetlaczem do systemu radia i nawigacji (tylko jednostka komercyjnego systemu nawigacji) (od maja 2005 r.) (od maja 2006 r.) |
| 10 | 5 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego
(do maja 2005 r.) J530 – Jednostka sterująca pracą bramy garażowej (od maja 2005 r.) J706 – Jednostka sterująca rozpoznawaniem zajętości fotela (od maja 2005 r.) Nie przypisana (od maja 2006 r.) |
| 11 | 5 | J345 – Jednostka sterująca detektora przyczepy
(do maja 2005 r.) Nieprzypisany (od maja 2005 r.) |
| 10 | J745 – Jednostka sterująca zasięgiem świateł zakrętowych i
reflektorów, na prawym reflektorze (od maja 2007 r.) |
|
| 12 | 10 | J386 – Jednostka sterująca drzwiami kierowcy.
J387 – Jednostka sterująca drzwiami pasażera |
| 13 | 10 | E1 – Włącznik świateł
T16 – Złącze diagnostyczne (T16 / 16) F47 – Włącznik pedału hamulca (od maja 2005); G397 – Czujnik wykrywania deszczu i światła (od 2006); G197 – Nadajnik pola magnetycznego dla kompasu (od 2006). |
| 14 | 5 | F – Włącznik świateł hamowania
(niski; od maja 2005 r.); J217 – Sterownik automatycznej skrzyni biegów. |
| 10 | J587 – Sterownik czujników dźwigni sterującej
(od 2006 r.); R149 – Odbiornik zdalnego sterowania dla dodatkowej nagrzewnicy płynu chłodzącego (od 2006 r.); J301 – Sterownik układu klimatyzacji (od 2006 r.); J255 – Sterownik Climatronic (od 2006 r.); E16 – Moc grzałki / ciepła wyłącznik (od 2006); J446 – Sterownik wspomagania parkowania (od 2006); J104 – ABS ze sterownikiem EDL (od 2006); E94 – Regulator podgrzewanego siedzenia kierowcy (od 2006); E95 – Regulator podgrzewanego przedniego siedzenia pasażera (od maja 2006); J217 – Sterownik automatycznej skrzyni biegów (od listopada 2005). |
|
| 15 | 7.5 | J519 – Pokładowa jednostka sterująca zasilaniem
(oświetlenie wnętrza). |
| 16 | 10 | E16 – Przełącznik wyjścia grzałki/ciepła;
J301 – Sterownik systemu klimatyzacji; J255 – Sterownik Climatronic; R149 – Odbiornik zdalnego sterowania dla dodatkowej nagrzewnicy płynu chłodzącego; Nieprzypisany (od maja 2006 r.). |
| 5 | J515 – Jednostka sterująca wyborem anteny
(wysoka; od listopada 2005 r.). |
|
| 17 | 5 | G397 – Czujnik deszczu i światła (do maja 2006);
J515 – Jednostka sterująca wyborem anteny (do maja 2006); G273 – Czujnik monitorowania wnętrza (od 2006); G384 – Nadajnik przechyłu pojazdu (od 2006); H12 – Sygnał dźwiękowy (od 2006). |
| 18 | 5 | J446 – Jednostka sterująca systemem wspomagania parkowania;
J587 – Jednostka sterująca czujników dźwigni zmiany biegów Nieprzypisana (od 2006 r.). |
| 19 | 5 | J754 – Pamięć danych o wypadkach |
| 20 | 5 | J104 – ABS z jednostką sterującą EDL
Nieprzypisane (od 2006 r.). |
| 21 | 5 | J503 – Jednostka sterująca z wyświetlaczem radia i systemu nawigacji
(tylko jednostka komercyjnego systemu nawigacji); (do maja 2005 r.) Nie przypisana (od maja 2005 r.); J542 – Jednostka sterująca regulatora prędkości obrotowej silnika, w przedniej lewej przestrzeni na nogi (pojazdy specjalne) (wysokie; od maja 2007); J378 – jednostka sterująca PDA (pojazdy specjalne) (od maja 2007). |
| 22 | 40 | V2 – Dmuchawa świeżego powietrza (Climatronic);
N253 – Zapłonnik izolacji akumulatora (akumulator tylny) (wysoki; od maja 2005). |
| 23 | 30 | J386 – Sterownik drzwi kierowcy (regulator szyby);
J387 – Sterownik przednich drzwi pasażera (regulator okna). |
| 24 | 25 | U1 – Zapalniczka (do maja 2006);
U9 – Tylna zapalniczka (do maja 2006); U5 – Gniazdo 12 V. |
| 20 | J388 – Sterownik tylnych drzwi lewych
(centralny zamek) (od 2006 r.); J389 – Sterownik tylnych prawych drzwi (centralny zamek) (od 2006 r.); J393 – Centralny sterownik systemu komfortu (od 2006 r.); |
|
| 25 | J388 – Sterownik tylnych lewych drzwi
(centralny zamek) (wysoki; od maja 2007 r.); J389 – Sterownik tylnych prawych drzwi (centralny zamek) (wysoki; od maja 2007 r.); J393 – Centralny sterownik systemu komfortu (wysoki; od maja 2007 r.). |
|
| 25 | 25 | Z1 – Ogrzewana szyba tylna
J301 – Sterownik systemu klimatyzacji (tylko z dodatkową grzałką płynu chłodzącego) E16 – Przełącznik wyjścia grzałki/ciepła (tylko z pomocniczą grzałką płynu chłodzącego) N24 – Rezystor szeregowy dmuchawy świeżego powietrza (tylko z dodatkową grzałką płynu chłodzącego) |
| 26 | 20 | Gniazdo U5 – 12 V (bagażnik) (do maja 2006) |
| 30 | J388 – Sterownik tylnych lewych drzwi
(regulator okna) (od maja 2006 r.) J389 – Sterownik tylnych prawych drzwi (regulator okna) (od maja 2006 r.) |
|
| 27 | 15 | J538 – Sterownik pompy paliwa
G6 – Pompa ciśnieniowa układu paliwowego J17 – Sterownik pompy paliwa J643 – Przekaźnik zasilania paliwem (od maja 2006 r.) |
| 28 | 10 | Punkt ładowania latarki elektrycznej Mag-Lite
(specjalny interfejs pojazdu) (do maja 2005 r.) |
| 30 | U13 – Transformator z gniazdem, 12V-230V
(od maja 2005) Nie przypisany (od maja 2006) |
|
| 25 | Gniazdo pojazdów specjalnych
(wysokie; od listopada 2005) |
|
| 29 | 10 | J220/J623 – Sterownik Motronic
J248/J623 – Sterownik układu bezpośredniego wtrysku oleju napędowego G70 – Miernik masy powietrza (AXX) N79 – Element grzejny odpowietrznika skrzyni korbowej (BUB, BMJ) Nie przypisany (od 2006) |
| 30 | 5 | J234 – Jednostka sterująca poduszką powietrzną
(do maja 2005 r.) K145 – Lampka ostrzegawcza dezaktywacji przedniej poduszki powietrznej pasażera (do maja 2005 r.) |
| 10 | N30 – Wtryskiwacz, cylinder 1 (od maja 2005 r.) N31 – Wtryskiwacz, cylinder 2 (od maja 2005 r.) N32 – Wtryskiwacz, cylinder 3 (od maja 2005 r.) N33 – Wtryskiwacz, cylinder 4 (od maja 2005 r.) |
|
| 20 | N30 – Wtryskiwacz, cylinder 1 N31 – Wtryskiwacz, cylinder 2 N32 – Wtryskiwacz, cylinder 3 N33 – Wtryskiwacz, cylinder 4 N83 – Wtryskiwacz, cylinder 5 N84 – Wtryskiwacz, cylinder 6J217 – Sterownik automatycznej skrzyni biegów(od 2006)J743 – Mechatronika dla skrzynia biegów z bezpośrednim przełożeniem (od 2006 r.) |
|
| 31 | 5 | F4 – Włącznik świateł cofania
(do maja 2005 r.) J743 – Mechatronika do bezpośredniej skrzyni biegów (do maja 2005 r.) |
| 20 | V192 – Pompa próżniowa do hamulców (od maja 2005 r.) | |
| 32 | 30 | J388 – Sterownik drzwi tylnych lewych
(regulator szyby) (do maja 2006 r.) J389 – Sterownik drzwi tylnych prawych (regulator szyby) (do maja 2006 r.) U13 – Transformator z gniazdem, 12V-230V (od maja 2006r.) U27 – Transformator z gniazdem, 12V- 15 V, (USA / Kanada) (od maja 2006) |
| 33 | 25 | J245 – Jednostka sterująca przesuwną regulacją szyberdachu |
| 34 | 15 | V125 – Silnik regulacji wzdłużnej podparcia lędźwi kierowcy
V126 – Silnik regulacji wzdłużnej podparcia lędźwi przedniego fotela pasażera V129 – Silnik regulacji wysokości podparcia lędźwi fotela kierowcy V130 – Silnik regulacji wysokości podparcia lędźwi przedniego fotela pasażera |
| 35 | 5 | G273 – Czujnik monitorowania wnętrza G384 – Nadajnik przechyłu pojazdu H12 – Sygnał dźwiękowy Nie przypisany (od 2006 r.) |
| 36 | 20 | V11 – Pompa układu spryskiwaczy reflektorów J39 – Przekaźnik układu spryskiwaczy reflektorów |
| 37 | 30 | J131 – Podgrzewana jednostka sterująca fotela kierowcy
J132 – Podgrzewana jednostka sterująca przedniego siedzenia pasażera |
| 38 | 10 | J23 – Obrotowa jednostka sterująca systemem świateł i
syreny (do maja 2005 r.); Nieprzypisana (od maja 2005 r.); J745 – Jednostka sterująca zasięgiem świateł zakrętowych i reflektorów, na lewym reflektorze (od maja 2007 r.). |
| 20 | J388 – Sterownik tylnych lewych drzwi (centralny zamek),
NAR, z przekaźnikiem sygnału dźwiękowego J641) (od maja 2006 r.); J389 – Sterownik tylnych prawych drzwi (centralny zamek), NAR, z przekaźnikiem klaksonu J641) (od maja 2006 r.); J393 – Centralna jednostka sterująca systemu komfortu (tylko VR6) (od maja 2006). |
|
| 39 | 20 | Nieprzypisany (do maja 2005 r.);
J217 – Sterownik automatycznej skrzyni biegów (od maja 2005 r.); Nieprzypisany (od maja 2006 r.). |
| 40 | 40 | E16 – Przełącznik wyjścia grzałki/ciepła
(dmuchawa świeżego powietrza); J301 – Jednostka sterująca systemu klimatyzacji (dmuchawa świeżego powietrza). |
| 5 | E16 – Przełącznik wyjścia grzałki/ciepła
(dmuchawa świeżego powietrza) (wysoki; od listopada 2005 r.); J301 – Jednostka sterująca systemem klimatyzacji (dmuchawa świeżego powietrza) (wysoka; od listopada 2005 r.); |
|
| 41 | 15 | V12 – Silnik wycieraczki tylnej szyby
(do maja 2006 r.) |
| 20 | V12 – Silnik wycieraczki tylnej szyby
(od maja 2006 r.) J519 – Pokładowa jednostka sterująca zasilaniem (podwójna pompa spryskiwacza) (BSG J1) (od maja 2006 r.) |
|
| 42 | 15 | J729 – Podwójny przekaźnik pompy spryskiwacza 1
(do maja 2005 r.) J730 – Podwójny przekaźnik pompy spryskiwacza 2 (do maja 2005 r.) J519 – Pokładowa jednostka sterująca zasilaniem (podwójna pompa spryskiwacza) (BSG J1) (od maja 2005 r.) |
| 20 | U1 – Zapalniczka (od maja 2006) U9 – Tylna zapalniczka (od maja 2006) U5 – Gniazdo 12 V (wydział śledczy) (od maja 2006) |
|
| 43 | 15 | J345 – Jednostka sterująca detektora przyczepy |
| 44 | 20 | J345 – Jednostka sterująca detektora przyczepy |
| 45 | 15 | J345 – Jednostka sterująca detektora przyczepy |
| 46 | 5 | Z20 – Element grzejnika lewego spryskiwacza Z21 – Element grzejnika prawego spryskiwacza E94 – Regulator podgrzewanego fotela kierowcy E95 – Podgrzewany regulator przedniego siedzenia pasażera Nie przypisany (od maja 2006 r.) |
| 47 | 5 | J485 – Przekaźnik pracy pomocniczej grzałki Nieprzypisany (od maja 2006) |
| 48 | 10 | Nieprzypisana (do maja 2005 r.);
Ładowarka do Mag-Lite i ręcznego radia dwukierunkowego (od maja 2005 r.) |
| 49 | 5 | E1 – Wyłącznik oświetlenia Nieprzypisany (od maja 2006) |
Skrzynka bezpieczników komory silnika (niska)
| Nr |
Amp [A] |
Opis |
| F1 | 20 | J393 – Centralna jednostka sterująca systemu wygody Nieprzypisana (od maja 2006 r.) |
| F2 | 5 | J527 – Jednostka sterująca elektroniką kolumny kierownicy |
| F3 | 5 | J519 – pokładowa jednostka sterująca zasilaniem |
| F4 | 30 | J104 – Jednostka sterująca ABS |
| F5 | 15 | J743 – Mechatroniczna jednostka sterująca (do maja 2006 r.) (Od maja 2007 r.) |
| 30 | J743 – Mechatroniczna jednostka sterująca (od maja 2006 r.) J285 – Jednostka sterująca we wkładce deski rozdzielczej (od maja 2006 r.) |
|
| F6 | 5 | J285 – Jednostka sterująca we wkładce deski rozdzielczej |
| F7 | 15 | J608 – Specjalna jednostka sterująca pojazdu |
| 25 | J608 – Specjalna jednostka sterująca pojazdu (od maja 2006 r.) | |
| 30 | J743 – Mechatronika jednostka sterująca (0AM) (od maja 2007 r.) | |
| F8 | 15 25 |
J503 – Jednostka sterująca z wyświetlaczem radia i nawigacji R – Radio R – Przygotowanie do radia i systemu nawigacji z TV (modele dla Japonii) |
| F9 | 5 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego |
| F10 | 5 | J317 – Zacisk 30 przekaźnika napięcia zasilania |
| 10 | J623 – Jednostka sterująca silnika | |
| 5 | J359 – Przekaźnik o niskiej mocy cieplnej | |
| F11 | 20 | J364 – Pomocnicza jednostka sterująca nagrzewnicą |
| F12 | 5 | J533 – Interfejs diagnostyczny magistrali danych |
| F13 | 30 | J623 – Sterownik silnika (tylko modele z silnikiem wysokoprężnym) J623 – Sterownik silnika (benzyna) (od maja 2007 r.) |
| 25 | J623 – Sterownik silnika benzynowego (tylko modele z silnikiem benzynowym) (do maja 2007 r.) | |
| F14 | 20 | N152 – Transformator zapłonowy N70-N323 – Cewki zapłonowe ze stopniem wyjściowym |
| F15 | 10 | Z62 – Nagrzewnica z sondą lambda 3 Z19 – Nagrzewnica z sondą lambda G39 – Sonda lambda G108 – Sonda lambda 2 przed katalizatorem G130 – Sonda lambda za katalizatorem |
| 5 | G131 – Sonda lambda 2 za katalizatorem G287 – Sonda lambda 3 za katalizatorem J17 – Przekaźnik pompy paliwa J179 – Automatyczna jednostka sterująca okresem świecenia J360 – Przekaźnik wysokiej mocy cieplnej (370) |
|
| F 16 | 30 | J104 – Jednostka sterująca ABS |
| F17 | 15 | H2 – Klakson wysokotonowy H7 – Klakson basowy J519 – Pokładowa jednostka sterująca zasilaniem (od maja 2006 r.) |
| F18 | 30 | J608 – Specjalna jednostka sterująca pojazdu (do maja 2006 r.) R12 – Wzmacniacz |
| F19 | 30 | J400 – Jednostka sterująca silnika wycieraczek V216 – Silnik wycieraczek szyby przedniej po stronie kierowcy |
| F20 | 40 | Nieprzypisany (do maja 2006 r.) J179 – Automatyczna jednostka sterująca okresem świecenia (SDI) (od maja 2006 r.) |
| 10 | V50 – Ciągła pompa obiegowa chłodziwa (od maja 2007 r.) | |
| F21 | 15 | Z19 – Nagrzewnica z sondą lambda (do maja 2006 r.) G39 – Sonda lambda (do maja 2006 r.) G130 – Sonda lambda za katalizatorem (do maja 2006 r.) J583 – Jednostka sterująca czujnikiem NOx (do maja 2006 r.) |
| 10 | Z28 – Nagrzewnica z sondą lambda G39 – Sonda lambda G130 – Sonda lambda za katalizatorem (od maja 2006) J583 – Sterownik czujnika NOx (od maja 2006) Z28 – Nagrzewnica z sondą lambda (od maja 2006) |
|
| 20 | V192 – Pompa próżniowa hamulca (od maja 2007 r.) | |
| F22 | 5 | F47 – Przełącznik pedału hamulca (do listopada 2005 r.) G476 – Nadajnik położenia sprzęgła |
| F23 | 5 | J299 – Przekaźnik wtórnej pompy powietrza (BSF) |
| 10 | N18 – Zawór recyrkulacji spalin N75 – Zawór elektromagnetyczny regulacji ciśnienia doładowania (do maja 2006 r.) N80 – Zawór elektromagnetyczny 1 układu filtra z węglem aktywnym (od maja 2006 r.) V144 – Pompa diagnostyczna układu paliwowego (BGQ, BGP) N345 – Chłodnica recyrkulacji spalin zawór przełączający N381 – zawór przełączający chłodnicy spalin z recyrkulacją spalin 2 (do maja 2006 r.) N276 – zawór regulujący ciśnienie paliwa (od maja 2006 r.) J623 – sterownik silnika (od maja 2006 r.) N156 – zmienny zawór przełączający kolektora dolotowego (od maja 2006 r.) |
|
| 15 | N276 – Zawór regulacji ciśnienia paliwa (do maja 2006 r.) N218 – Zawór wlotu powietrza wtórnego (od maja 2006 r.) N276 – Zawór regulacji ciśnienia paliwa (od maja 2007 r.) J623 – Sterownik silnika (od maja 2007 r.) N156 – Zmienna zmiana kolektora dolotowego zawór (od maja 2007) |
|
| F24 | 10 | F265 – Sterowany mapowo termostat układu chłodzenia silnika J293 – Sterownik wentylatora chłodnicy N18 – Zawór recyrkulacji spalin N80 – Zawór elektromagnetyczny 1 filtra z węglem aktywnym N156 – Zawór przełączający kolektora dolotowego o zmiennej prędkości N205 – Zawór sterujący wałka rozrządu wlotowego 1 N316 – Zawór klapowy kolektora dolotowego V157 – Silnik klapy kolektora dolotowego |
| F25 | 40 | J519 – Pokładowa jednostka kontroli dostaw (do maja 2006 r.) |
| 30 | J519 – Pokładowa jednostka kontroli zasilania (A / 1) (od maja 2006 r.) | |
| F26 | 40 | J519 – Pokładowa jednostka kontroli dostaw (do maja 2006 r.) |
| 30 | J519 – Pokładowa jednostka sterująca zasilaniem (D / 1) (od maja 2006 r.) | |
| F27 | 50 | J179 – Automatyczna jednostka sterująca okresem świecenia |
| 40 | J299 – Przekaźnik wtórnej pompy powietrza | |
| F28 | 40 | J681 – Zacisk 15 przekaźnik napięcia zasilania 2 |
| F29 | 50 | J496 – Dodatkowy przekaźnik pompy płynu chłodzącego S44 – Bezpiecznik termiczny regulacji gniazda 1 |
| F30 | 50 | Nie przypisany (do maja 2006) J59 – Przekaźnik zwalniający styk X (od maja 2006) |
| 40 | J519 – Pokładowa jednostka sterująca zasilaniem (I / 1) (od maja 2007 r.) | |
| Przekaźnik | ||
| A1 | Zacisk 30 przekaźnik napięcia zasilania -J317- (458) Zacisk 30 przekaźnik napięcia zasilania -J317- (100) Zacisk 30 przekaźnik napięcia zasilania -J317- (370) |
|
| A2 | Przekaźnik wtórnej pompy powietrza -J299- (100) Czujnik do pomiaru prądu -G582- (488; do maja 2006, tylko kod silnika BLG) Mostek przewodów (tylko modele z silnikiem Diesla) |
|
Numer kodowy przekaźnika 100 jest zastępowany kodem przekaźnika 370 w zależności od produkcji.

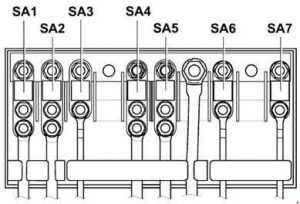

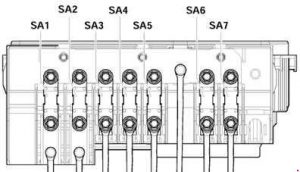

| Nr |
Amp [A] |
Opis |
| 1 | 150 | C – Alternator (90A / 120A) |
| 200 | C – Alternator (140A) | |
| 2 | 80 | J500 – Sterownik wspomagania kierownicy
V187 – Elektromechaniczny silnik wspomagania kierownicy |
| 3 | 50 | J293 – Sterownik wentylatora chłodnicy V7 – Wentylator chłodnicy V177 – Wentylator chłodnicy 2 |
| 4 | 40 |
Wyposażenie specjalne (do maja 2006 r.)
J359 – Przekaźnik o niskiej mocy cieplnej (I stopień), (od grudnia 2006)
Z35 – Dodatkowy element nagrzewnicy powietrza (od grudnia 2006) |
| 5 | 100 |
Bezpieczniki na uchwycie bezpiecznika C,
po lewej stronie pod deską rozdzielczą
SC43-SC45, SC28, SC22, SC18, SC19, SC12,
(do listopada 2005 r.)
Bezpieczniki na uchwycie bezpiecznika C,
po lewej stronie pod deską rozdzielczą
SC43-SC45, SC28, SC22, SC15-SC20, SC12, SC22-SC27, SC19, SC38,
(od listopada 2005)
J604 – Pomocnicza jednostka sterująca nagrzewnicą powietrza
(do listopada 2005 r.)
Z35 – Pomocnicza nagrzewnica powietrza
(do listopada 2005 r.)
Wyposażenie opcjonalne (od listopada 2005 r.)
|
| 6 | 80 | Bezpieczniki na uchwycie bezpiecznika C,
po lewej stronie pod deską rozdzielczą SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Przekaźnik wysokiej mocy cieplnej (1. i 3. stopień), (od grudnia 2006 r.) Z35 – Pomocniczy element nagrzewnicy powietrza (od listopada 2006) |
| 100 | J604 – Pomocnicza jednostka sterująca nagrzewnicą powietrza
(od listopada 2005 r.) Z35 – Pomocnicza nagrzewnica powietrza (od listopada 2005 r.) Wyposażenie opcjonalne |
|
| 7 | 50 | Obsługa przyczepy |
| 40 | Sprzęt specjalny, osoby niepełnosprawne | |
| 30 | Sprzęt specjalny, dział dochodzeń karnych |
Skrzynka bezpieczników komory silnika (wysoka)
| Nr |
Ampery [A] |
Opis |
| F1 | 30 | J104 – ABS z jednostką sterującą EDL |
| F2 | 30 | J104 – ABS z jednostką sterującą EDL |
| F3 | 20 | J393 – Centralna jednostka sterująca systemu komfortu V217 – Silnik wycieraczek po stronie pasażera (od maja 2005 r.) Nie przypisany (od listopada 2005 r.) |
| F4 | 5 | J519 – pokładowa jednostka sterująca zasilaniem |
| F5 | 20 | H2 – klakson wysokotonowy (do maja 2005 r.) H7 – klakson basowy (do maja 2005 r.) |
| 15 | J519 – Pokładowa jednostka sterująca zasilaniem (klakson) (od maja 2005 r.) | |
| F6 | 5 | N276 – Zawór regulacji ciśnienia paliwa (do maja 2005 r.) |
| 15 | N276 – Zawór regulacji ciśnienia paliwa (od maja 2005 r.) J17 – Pompa paliwa (od maja 2007 r.) |
|
| 20 | N152 – Transformator zapłonowy (do maja 2005 r.) N… – Cewki zapłonowe 1-4 ze stopniem wyjściowym (do maja 2005 r.) |
|
| F7 | 5 | F47 – Przełącznik pedału hamulca układu tempomatu G476 – Nadajnik położenia sprzęgła Nieprzypisany (od listopada 2005 r.) |
| 40 | SF2 – Bezpiecznik 2 na uchwycie bezpiecznika F (tylna bateria) (od maja 2007) | |
| F8 | 10 | F265 – Sterowany mapowo termostat układu chłodzenia silnika N205 – Zawór sterujący wałka rozrządu wlotowego 1 N80 – Zawór elektromagnetyczny 1 filtra węgla aktywowanego (impulsowy) N18 – Zawór recyrkulacji spalin N316 – Zawór sterujący klapą powietrza w kolektorze dolotowym V157 – Silnik klapy kolektora dolotowego N79 – Skrzynia korbowa element grzejny odpowietrznika N156 – Zawór przełączający kolektora dolotowego o zmiennej długości J293 – Sterownik wentylatora chłodnicy Nieprzypisany (od maja 2005 r.) |
| 15 | R190 – Cyfrowy radiowy odbiornik satelitarny (od maja 2007) | |
| F9 | 10 | J583 – Jednostka sterująca czujnika NOx (do maja 2005 r.) J179 – Automatyczna jednostka sterująca okresem świecenia (do maja 2005 r.) J17 – Przekaźnik pompy paliwa (do maja 2005 r.) N249 – Zawór recyrkulacji powietrza turbosprężarki (od maja 2005 r.) N80 – Aktywowany elektrozawór filtra węgla drzewnego 1 (od maja 2005 r.) N75 – elektrozawór sterujący ciśnieniem doładowania (od maja 2005 r.) |
| F10 | 10 | G130 – Sonda lambda za katalizatorem (do maja 2005 r.) G131 – Sonda lambda 2 za katalizatorem (do maja 2005 r.) N18 – Zawór recyrkulacji spalin (do maja 2005 r.) N75 – Elektrozawór regulacji ciśnienia doładowania (do maja 2005 r.) 2005) N345 – Zawór przełączający chłodnicy spalin z recyrkulacją spalin (do maja 2005 r.) J299 – Przekaźnik pompy powietrza wtórnego (do maja 2005 r.) Nie przypisany (od maja 2005 r.) V144 – Pompa diagnostyczna układu paliwowego (USA / Kanada) (od listopada 2005 r. ) G42 – Czujnik temperatury powietrza dolotowego (od maja 2007) G70 – Miernik masy powietrza (od maja 2007) |
| F11 | 25 | J220 – Jednostka sterująca Motronic (do maja 2005 r.) |
| 30 | J361 – Jednostka sterująca Simos (do maja 2005 r.) J248 – Jednostka sterująca układu bezpośredniego wtrysku oleju napędowego (do maja 2005 r.) |
|
| 10 | Z19 – Nagrzewnica z sondą lambda (od maja 2005) Z28 – Nagrzewnica z sondą lambda 2 (od maja 2007) |
|
| F12 | 15 | G39 – Sonda lambda (AXW, BAG, BCA, BKG, BLP, BLX i BLY) (do maja 2005 r.) G108 – Sonda lambda 2 (AXW, BLX i BLY) (do maja 2005 r.) G130 – Sonda lambda po katalizatorze (BCA) (do maja 2005 r.) J583 – jednostka sterująca czujnikiem NOx (BAG, BKG i BLP) (do maja 2005 r.) |
| 10 | Z29 – Nagrzewnica z sondą lambda 1 za katalizatorem (od maja 2005) Z30 – Nagrzewnica z sondą lambda 2 za katalizatorem (od maja 2007) |
|
| F13 | 15 | J217 – Sterownik automatycznej skrzyni biegów (do maja 2005 r.) J743 – Mechatronika do dwusprzęgłowej skrzyni biegów |
| 30 | J743 – Mechatroniczna jednostka sterująca (od maja 2007 r.) | |
| F14 | – | Nie przypisano |
| F15 | 40 | B – Rozrusznik (terminal 50) (do maja 2005 r.) |
| 10 | V50 – Pompa obiegowa chłodziwa (od maja 2005 r.) | |
| F 16 | 15 | J527 – Jednostka sterująca elektroniką kolumny kierownicy (do maja 2005 r.) |
| 5 | J104 / J527 – Jednostka sterująca kolumny kierownicy (od maja 2005 r.) | |
| F17 | 10 | J285 – Jednostka sterująca wyświetlaczem we wkładce deski rozdzielczej (do maja 2005 r.) |
| 5 | J285 – Jednostka sterująca we wkładce deski rozdzielczej (od maja 2005 r.) | |
| F18 | 30 | J608 – Specjalna jednostka sterująca pojazdu (do maja 2005 r.) R12 – Wzmacniacz (od maja 2005 r.) J608 – Jednostka sterująca do pojazdów specjalnych (od maja 2007 r.) |
| F19 | 15 | R – Radio J503 – Jednostka sterująca z wyświetlaczem systemu radia i nawigacji (do maja 2005 r.) R19 – Cyfrowe radio satelitarne (od maja 2007 r.) |
| F20 | 10 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego (telefon / przygotowanie do telefonu) J503 – Jednostka sterująca z wyświetlaczem systemu radionawigacyjnego (od maja 2005 r.) |
| 5 | J412 – Jednostka sterująca elektroniką obsługi telefonu komórkowego (od listopada 2005 r.) | |
| F21 | – | Nie przypisano |
| F22 | – | Nie przypisano |
| F23 | 10 | Nieprzypisany (do maja 2005 r.) J623 – Sterownik silnika (od maja 2005 r.) J271 – Przekaźnik zasilania prądowego Motronic (100) (od maja 2005 r.) |
| 5 | J623 – Jednostka sterująca silnikiem (od listopada 2005 r.) | |
| F24 | 10 | J533 – Interfejs diagnostyczny magistrali danych (do maja 2005 r.) |
| 5 | J533 – Interfejs diagnostyczny magistrali danych (od maja 2005 r.) | |
| F25 | 40 | Nieprzypisany (do maja 2007 r.) J519 – Pokładowa jednostka kontroli dostaw (A1) (od maja 2007 r.) |
| F26 | 10 | J220 – Jednostka sterująca Motronic (do maja 2005 r.) Nieprzypisana (od maja 2005 r.) |
| 5 | J248 – Jednostka sterująca systemem bezpośredniego wtrysku oleju napędowego (do maja 2005 r.) J317 – Przekaźnik napięcia zasilania zacisku 30 (do maja 2007 r.) |
|
| 40 | J519 – Pokładowa jednostka sterująca zasilaniem (D1) (od maja 2007 r.) | |
| F27 | 10 | N79 – Element grzejny do odpowietrznika skrzyni korbowej (do maja 2005 r.) Nie przypisany (od maja 2005 r.) |
| F28 | 20 | J217 – Jednostka sterująca automatyczną skrzynią biegów (do maja 2005 r.) F125 – Przełącznik wielofunkcyjny (do maja 2005 r.) |
| 25 | J623 – Jednostka sterująca silnikiem (od maja 2005 r.) | |
| F29 | 20 | N… – Cewki zapłonowe 1-4 ze stopniem wyjściowym (do maja 2005 r.) N… – Wtryskiwacze, cylindry 1-4 (do maja 2005 r.) |
| 5 | J496 – Dodatkowy przekaźnik pompy płynu chłodzącego (od maja 2005 r.) J299 – Przekaźnik wtórnej pompy powietrza (od maja 2005 r.) |
|
| F30 | 20 | J162 – Jednostka sterująca nagrzewnicą (do maja 2005 r.) J485 – Pomocniczy przekaźnik pracy nagrzewnicy (od maja 2005 r.) |
| F31 | 25 | V – Silnik wycieraczek szyby przedniej (do maja 2005 r.) |
| 30 | V – Silnik wycieraczek szyby przedniej (od maja 2005 r.) | |
| F32 | 10 | N… – Wtryskiwacze (do maja 2005 r.) Nieprzypisane (od maja 2005 r.) |
| F33 | 15 | G6 – Pompa ciśnieniowa układu paliwowego (do maja 2005 r.) Nie przypisana (od maja 2005 r.) |
| F34 | – | Nie przypisano |
| F35 | – | Nie przypisano |
| F36 | – | Nie przypisano |
| F37 | – | Nie przypisano |
| F38 | 10 | V48 – Silnik sterujący zakresem lewego reflektora (do maja 2005 r.) V49 – Silnik sterujący zakresem prawego reflektora (do maja 2005 r.) J293 – Sterownik wentylatora chłodnicy (od maja 2005 r.) N205 – Zawór sterujący wałka rozrządu wydechowego 1 (od listopada 2005 r.) N112 – Zawór wlotu powietrza wtórnego (od maja 2007) N321 – Zawór klapy wydechowej 1 (od maja 2007) N320 – Zawór wlotu powietrza wtórnego 2 (od maja 2007) V144 – Pompa diagnostyczna układu paliwowego (od maja 2007) N80 – Filtr z węglem aktywnym zawór elektromagnetyczny 1 (od maja 2007) N156 – Zawór wlotu powietrza wtórnego (od maja 2007) N318 – Zawór sterujący wałka rozrządu wydechowego 1 (od maja 2007) |
| F39 | 5 | G226 – Czujnik poziomu oleju i temperatury oleju (do listopada 2005 r.) F – Włącznik świateł hamowania (do listopada 2005 r.) F47 – Włącznik pedału hamulca (od listopada 2005 r.) G476 – Czujnik położenia sprzęgła (od listopada 2005 r.) |
| F40 | 20 | Uchwyt bezpiecznika tablicy rozdzielczej (SC1-SC6, SC7-SC11, SC29-SC31)
(do maja 2005 r.) N70 – Cewka zapłonowa 1 ze stopniem wyjściowym (od maja 2005 r.) |
| F41 | – | Nie przypisano |
| F42 | 10 | G70 – Miernik masy powietrza (AZV, BKC, BKD, BDK, BJB) J757 – Przekaźnik zasilania prądem podzespołów silnika (od listopada 2005) |
| 5 | J49 – Przekaźnik elektrycznej pompy paliwa 2 (BGU, BCA) J271 – Przekaźnik zasilania prądem Motronic (do listopada 2005 r.) |
|
| F43 | 30 | Nieprzypisany (do maja 2005 r.) N70 – Cewka zapłonowa 1 ze stopniem wyjściowym (od maja 2005 r.) N127 – Cewka zapłonowa 2 ze stopniem wyjściowym (od maja 2005 r.) N291 – Cewka zapłonowa 3 ze stopniem wyjściowym (od maja 2005 r.) N292 – Zapłon cewka 4 ze stopniem wyjściowym (od maja 2005) N323 – Cewka zapłonowa 5 ze stopniem wyjściowym (od maja 2005) N324 – Cewka zapłonowa 6 ze stopniem wyjściowym (od maja 2005) |
| F44 | – | Nie przypisano |
| F45 | – | Nie przypisano |
| F46 | – | Nie przypisano |
| F47 | 40 | J519 – Pokładowa jednostka kontroli dostaw (do listopada 2005 r.) |
| 30 | J519 – Pokładowa jednostka sterująca zasilaniem (D / 1 po lewej)
(od listopada 2005 r.) |
|
| F48 | 40 | J519 – Pokładowa jednostka kontroli dostaw (do listopada 2005 r.) |
| 30 | J519 – Pokładowa jednostka sterująca zasilaniem (A / 1 po prawej)
(od listopada 2005 r.) |
|
| F49 | 40 | Nieprzypisany (do maja 2005 r.) J681 – Zacisk 15 przekaźnik napięcia zasilania 2 (od maja 2005 r.) SF2 – Bezpiecznik w uchwycie bezpiecznika F (tylna bateria) (od listopada 2005 r.) J519 – Pokładowa jednostka sterująca zasilaniem (L1) (od listopada 2005 r. ) |
| F50 | – | Nie przypisano |
| F51 | 50 | Q10 – Świeca żarowa 1 (do maja 2005 r.) Q11 – Świeca żarowa 2 (do maja 2005 r.) Q12 – Świeca żarowa 3 (do maja 2005 r.) Q13 – Świeca żarowa 4 (do maja 2005 r.) |
| 40 | J299 / V101 – Przekaźnik wtórnej pompy powietrza (od maja 2005 r.) | |
| F52 | 50 | J519 – pokładowa jednostka sterująca zasilaniem
SC40-SC42, SC46, SC47, SC49 (do maja 2005 r.) |
| 40 | J59 – przekaźnik odciążający styk X (od maja 2005 r.) | |
| F53 | 50 | Wyłącznik bezpieczeństwa do regulacji siedzenia
S44 – Bezpiecznik termiczny regulacji siedzenia 1, SB111 – Połączenie dodatnie 1 (30a) (od listopada 2005) |
| F54 | 50 | J293 – Jednostka sterująca wentylatora chłodnicy (do maja 2005 r.) Nie przypisana (od maja 2005 r.) |
| Przekaźnik | ||
| A1 | Przekaźnik napięcia zasilania zacisku 15 -J329- (433) (do maja 2005 r.) Przekaźnik zasilania prądem Motronic -J271- (100) (do listopada 2005 r.) Przekaźnik zasilania prądem elementów silnika -J757- (167) (od listopada 2005 r.) |
|
| A2 | Przekaźnik napięcia zasilania zacisku 50 -J682- (433) (do maja 2005 r.) Dodatkowy przekaźnik pompy chłodziwa -J496- (100) (od maja 2005 r.) |
|
| A3 | Przekaźnik zasilania prądowego elementów silnika -J757- (167) (do maja 2005 r.) Nie przypisany (od listopada 2005 r.) |
|
| A4 | Przekaźnik napięcia zasilania zacisku 30 -J317- (458) (do maja 2005 r.) Przekaźnik zasilania prądem elementów silnika -J757- (167) (do listopada 2005 r.) Przekaźnik zasilania prądowego Motronic -J271- (100) (od maja 2005 r.) |
|
| Nr |
Ampery [A] |
Opis |
| 1 | 150 | C – Alternator (90A / 120A) |
| 200 | C – Alternator (1401A) TV2 – Złącze przewodów zacisku 30 (akumulator tylny) |
|
| 2 | 80 | J500 – Sterownik wspomagania kierownicy V187 – Elektromechaniczny silnik wspomagania kierownicy |
| 3 | 50 | J293 – Sterownik wentylatora chłodnicy V7 – Wentylator chłodnicy V177 – Wentylator chłodnicy 2 (500 W) |
| 4 | 80 |
Nie przydzielony (do maja 2005 r.)
Bezpieczniki na uchwycie bezpiecznika C, po lewej stronie pod deską rozdzielczą: SC32-SC 37, bezpiecznik termiczny regulacji fotela kierowcy 1 – 30A (od maja 2005)
Nie przydzielony (od listopada 2005 r.)
|
| 5 | 50 80 |
Bezpieczniki na uchwycie bezpiecznika C, po lewej stronie pod deską rozdzielczą SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (do maja 2005 r.), (Od maja 2007 r.)
|
| 100 | J604 – Pomocnicza jednostka sterująca nagrzewnicą powietrza (od maja 2005 r.) Z35 – Pomocnicza nagrzewnica powietrza (od maja 2005 r.) |
|
| 50 | Bezpieczniki na uchwycie bezpiecznika C, po lewej stronie pod deską rozdzielczą SC12-SC17, SC19, SC22-SC27, SC32-SC38, SC43-SC45 (od listopada 2005) | |
| 6 | 125 |
SF1 – Bezpiecznik 1 na uchwycie bezpiecznika F (tylna bateria) (do maja 2005 r.), (Od listopada 2005 r.)
|
|
100
80
|
Bezpieczniki na uchwycie bezpiecznika C, po lewej stronie pod deską rozdzielczą: wyposażenie dodatkowe SC18-SC20, SC22-SC28, SC43-SC45 (od maja 2005 r.) | |
| 7 | 50 |
Nie przydzielony (do maja 2005 r.) (Od listopada 2005 r.)
Bezpieczniki na uchwycie bezpieczników C, po lewej stronie pod tablicą rozdzielczą: SC22-SC27 (od maja 2005 r.)
|
Nośnik przekaźników na pokładowej jednostce sterującej zasilaniem (po lewej pod deską rozdzielczą)
| Nr |
Ampery [A] |
Opis |
| A | 30 | Bezpiecznik termiczny z regulacją siedzenia 1 -S44- (od maja 2004 r.) |
| B | 30 | Bezpiecznik termiczny z regulacją siedzenia 1 -S44- (do kwietnia 2004 r.) |
| Przekaźnik | ||
| 1 | Przekaźnik dmuchawy świeżego powietrza -J13- (53) (tylko z dodatkową grzałką);
Przekaźnik niskiej mocy cieplnej -J359- (373). |
|
| 2 | Przekaźnik pracy pomocniczej nagrzewnicy -J485- (449);
Przekaźnik wysokiej mocy cieplnej -J360- (370); Przekaźnik wtórnej pompy powietrza -J299- (100). |
|
| 3 | Przekaźnik układu spryskiwaczy reflektorów -J39- (53);
Przekaźnik napięcia zasilania zacisku 50 -J682- (449/53). |
|
| 4 | Dodatkowy przekaźnik pompy płynu chłodzącego -J496- (449) (BLG) Przekaźnik zasilania paliwem -J643- (449) (BCA) Przekaźnik pompy paliwa -J17- (449) Przekaźnik układu spryskiwaczy reflektorów -J39- (53) |
|
| 5 | Przekaźnik napięcia zasilania zacisku 50 -J682- (433/53);
Przekaźnik pompy paliwa -J17- (449) (J17- i -J485- to miniprzekaźniki i można je znaleźć w gnieździe przekaźnika); Przekaźnik pracy dodatkowej grzałki -J485- ( 449) (J17- i -J485- to mini-przekaźniki i można je znaleźć w gnieździe przekaźnika). |
|
Przyporządkowanie przekaźników na nośniku przekaźników na pokładowej jednostce sterującej zasilaniem
| Nr |
Przekaźnik |
| 1 | Przekaźnik dmuchawy świeżego powietrza -J13- (do maja 2005 r.)
Przekaźnik napięcia zasilania zacisku 15 2 -J681- |
| 2 | Podgrzewany przekaźnik lusterka zewnętrznego -J99- (449) |
| 3 | Podgrzewany przekaźnik tylnej szyby -J9- (53) |
| 4 | Przekaźnik klaksonowy -J413- (449) |
| 5 | Przekaźnik odciążający styk X -J59- (460) |
| 6 | Podwójny przekaźnik pompy spryskiwacza 2 -J730- (404) |
| 7 | Podwójny przekaźnik pompy spryskiwacza 1 -J729- (404) |
| 8 | Nie przypisano |
| 9 | Zacisk 30 przekaźnik napięcia zasilania 2 -J689- (449) |
Dodatkowy nośnik przekaźnika, pod skrzynką po lewej stronie w komorze silnika
| Nr |
Przekaźnik |
| 1 | Automatyczna jednostka sterująca okresem świecenia -J179- (461) / (457) |
