Dacia Duster (2021-2023) - skrzynka bezpieczników

Rok produkcji: 2021, 2022, 2023.

Dacia Duster drugiej generacji po liftingu trzyma bezpieczniki w kabinie i w komorze silnika. Poniżej wykaz pozycji z amperażem i opisem obwodów.

Schematy skrzynek bezpieczników i przekaźników – Dacia Duster

Przedział pasażerski — bezpieczniki 1-34

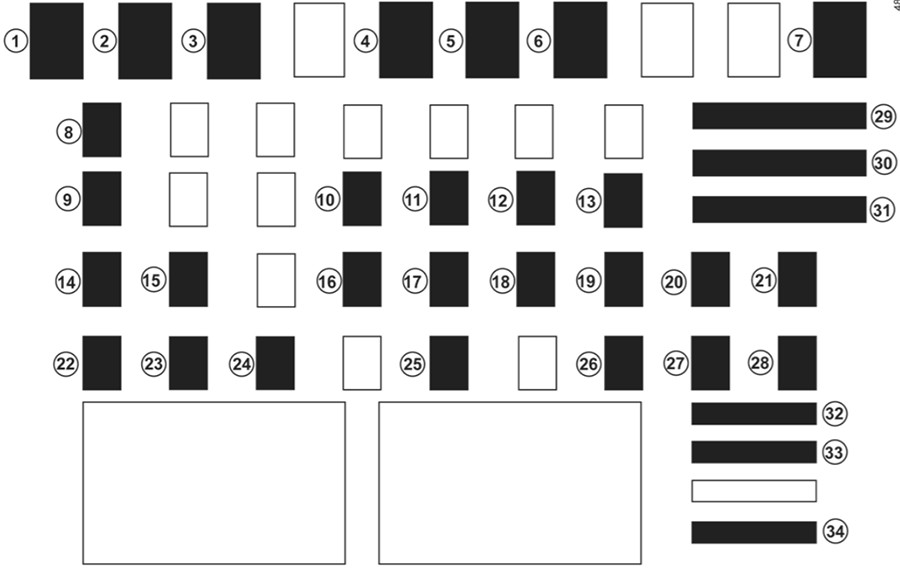

Schemat skrzynki bezpieczników Dacia Duster — Dacia Duster — rozmieszczenie bezpieczników

Numer	Opis
1	Alarm obwodowy
2	Elektryczne szyby jednym dotknięciem
3	Nieużywany
4	Tylne gniazdo akcesoriów
Reklama
5	automatyczna skrzynia biegów
6	Sterownik zarządzania energią, kalkulator dostępu bez użycia rąk
7	Sterownik zarządzania energią
8	Elektryczne szyby przednie
9	Tylne elektryczne szyby
10	Automatyczny zamek drzwi
11	ABS, komputer wtrysku, system immobilizera
12	Wewnętrzne oświetlenie sufitowe, oświetlenie bagażnika, oświetlenie schowka na rękawiczki
13	Czujnik światła, blokada tylnej szyby (bezpieczeństwo dzieci)
14	Pompka spryskiwacza przedniej i tylnej szyby
15	Radio, tylne gniazdo akcesoriów
16	Światła stopu
17	Tablica przyrządów, komputer wtrysku i komputer zarządzania energią
18	poduszka powietrzna
19	automatyczna skrzynia biegów
20	Wspomaganie kierownicy
21	Podgrzewana szyba tylna, alarm niezapiętych pasów bezpieczeństwa, wspomaganie parkowania, tempomat/ogranicznik prędkości
22	Czasowy schowek / bagażnik / przednie i tylne oświetlenie sufitowe
23	Sterownik zarządzania energią
24	światła ostrzegawcze
Reklama
25	Sterownik dostępu bez użycia rąk
26	Reflektory
27	tablica przyrządów
28	Multimedia, panel sterowania klimatyzacją, wentylacja przedziału pasażerskiego
29	Startujący silnik
30	Reflektory
31	kontrola klimatu
32	gniazdo akcesoriów
33	Multimedia
34	Elektryczne sterowanie lusterkiem

Przedział pasażerski — bezpieczniki 1-39

Numer	Opis
1	Elektryczna szyba przednia
2	Lewe światło drogowe
3	Prawe światło drogowe
4	Lewe światło mijania
Reklama
5	Prawe światło mijania
6	Światła pozycyjne z lewej strony
7	Światła pozycyjne z prawej strony
8	Elektryczne szyby tylne
9	Tylne światła przeciwmgielne
10	Klakson
11	Automatyczne blokowanie drzwi
12	ABS-ESC, przełącznik hamulca
13	Oświetlenie dodatkowe, oświetlenie bagażnika
14	ESC
15	Bieg wsteczny, wycieraczka szyby przedniej
16	Tempomat/Ogranicznik prędkości, lusterko wsteczne, ostrzeżenie o niezapiętym pasie bezpieczeństwa, kontrola odległości parkowania, multimedia, klimatyzacja
17	Światła dzienne
18	Światła stopu
19	Wtrysk, tablica przyrządów, jednostka przedziału pasażerskiego
20	Poduszka powietrzna
21	Napęd na 4 koła (4WD), LPG
22	Wspomaganie układu kierowniczego
23	Nieużywany
24	ECU przedziału pasażerskiego
Reklama
25	ECU przedziału pasażerskiego
26	Światła kierunkowskazów
27	Sterowanie kolumną kierownicy
28	Sterowanie kolumną kierownicy
29	Nieużywany
30	Nieużywany
31	Tablica przyrządów
32	Radio, panel sterowania klimatyzacją w kabinie pasażerskiej
33	Zapalniczka
34	Gniazdo diagnostyczne i radiowe
35	Odszranianie lusterka wstecznego
36	Elektryczne lusterka boczne
37	ECU przedziału pasażerskiego, rozrusznik
38	Wycieraczka przedniej szyby
39	Wentylacja przedziału pasażerskiego
A	Podnośnik szyby bocznej kierowcy
B	Napęd na 4 koła (4WD).
C	Tylne gniazdo akcesoriów

Zobacz również: Dacia Logan – skrzynka bezpieczników

Od czego zacząć przy typowych objawach

Nie działa gniazdo 12 V lub zapalniczka — bezpiecznik 4, przedział pasażerski — bezpieczniki 1-34
Ciemna tablica przyrządów — bezpiecznik 17, przedział pasażerski — bezpieczniki 1-34
Nie działa radio — bezpiecznik 15, przedział pasażerski — bezpieczniki 1-34
Nie działają wycieraczki — bezpiecznik 14, przedział pasażerski — bezpieczniki 1-34
Nie działa ogrzewanie szyby — bezpiecznik 21, przedział pasażerski — bezpieczniki 1-34
Nie działa klimatyzacja lub nawiew — bezpiecznik 28, przedział pasażerski — bezpieczniki 1-34
Nie działają szyby elektryczne — bezpiecznik A, przedział pasażerski — bezpieczniki 1-39
Nie działa centralny zamek — bezpiecznik 10, przedział pasażerski — bezpieczniki 1-34
Nie działają światła przeciwmgielne — bezpiecznik 9, przedział pasażerski — bezpieczniki 1-39

Zobacz również: Dacia Duster (2010-2017) – skrzynka bezpieczników

Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.

Lokalizacja skrzynki bezpieczników

W tym modelu skrzynka bezpieczników znajduje się w jednym miejscu: przedział pasażerski. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej.

Najczęściej szukane bezpieczniki — pytania i odpowiedzi

Gdzie znajdę bezpiecznik spryskiwaczy w Dacia Duster (2021-2023)?

W Dacia Duster (2021-2023) tego obwodu pilnuje pozycja 14 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Który bezpiecznik odpowiada za wycieraczki w Dacia Duster (2021-2023)?

W modelu Dacia Duster (2021-2023) znajdziesz go tutaj: pozycja 15 w skrzynce: przedział pasażerski oraz pozycja 38 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Nie mogę znaleźć bezpiecznika centralnego zamka — gdzie jest w Dacia Duster (2021-2023)?

W modelu Dacia Duster (2021-2023) za ten obwód odpowiada pozycja 10 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Jak znaleźć bezpiecznik klimatyzacji w Dacia Duster (2021-2023)?

W Dacia Duster (2021-2023) tego obwodu pilnuje pozycja 28 w skrzynce: przedział pasażerski, pozycja 16 w skrzynce: przedział pasażerski, pozycja 32 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Zobacz również: Dacia Logan MCV – skrzynka bezpieczników

Dacia Duster (2021-2023) — gdzie jest bezpiecznik wspomagania kierownicy?

W modelu Dacia Duster (2021-2023) znajdziesz go tutaj: pozycja 20 w skrzynce: przedział pasażerski oraz pozycja 22 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Pod którym numerem jest bezpiecznik świateł mijania w Dacia Duster (2021-2023)?

W modelu Dacia Duster (2021-2023) za ten obwód odpowiada pozycja 4 w skrzynce: przedział pasażerski oraz pozycja 5 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie znajduje się bezpiecznik radia w Dacia Duster (2021-2023)?

W Dacia Duster (2021-2023) tego obwodu pilnuje pozycja 15 w skrzynce: przedział pasażerski, pozycja 32 w skrzynce: przedział pasażerski, pozycja 34 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.

Gdzie jest bezpiecznik świateł przeciwmgielnych w Dacia Duster (2021-2023)?

W modelu Dacia Duster (2021-2023) znajdziesz go tutaj: pozycja 9 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
