Audi TTS Coupe (2009-2010) – skrzynka bezpieczników

Audi TTS Coupe (2009-2010) – schemat skrzynki bezpieczników

Rok produkcji: 2009, 2010.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi TTS Coupe (2009-2010) to bezpiecznik 30 w skrzynce bezpiecznikowej na tablicy rozdzielczej.

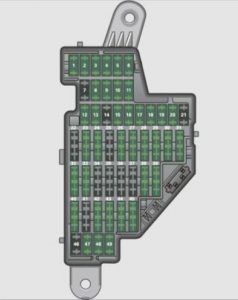

Tablica przyrządów

Numer	Opis	Ampery [A]
1	Przekaźnik silnika, jednostka sterująca zbiornika paliwa, lampka wyłączonej poduszki powietrznej, włącznik świateł (podświetlenie przełączników), złącze diagnostyczne	10
2	ABS, ASR, ESP, włącznik świateł hamowania	5
3	Reflektor AFS (lewy)	5
4	Czujnik poziomu oleju (wydłużony okres międzyobsługowy) (WIV), system monitorowania ciśnienia w oponach, przełącznik elektronicznego programu stabilizacji toru jazdy (ESP), reflektory AFS (jednostka sterująca), układ klimatyzacji (czujnik ciśnienia), wyłącznik świateł cofania	5
5	Automatyczna regulacja zasięgu reflektorów, reflektory AFS (prawe) / ręczne sterowanie zakresem reflektorów, reflektory halogenowe	5
		10
6	Jednostka sterująca do transmisji danych CAN (bramka), sterowanie elektromechaniczne, bramka automatycznej skrzyni biegów	5
7	Akustyczny asystent parkowania, automatyczne zanurzane wewnętrzne lusterko wsteczne, mechanizm otwierania drzwi garażowych, podgrzewane dysze spryskiwaczy szyby przedniej, pompa spryskiwacza, przekaźnik owiewki (Roadster)	5
8	Sprzęgło Haldex	5
9	Sterownik Audi magnetic ride	5
10	Jednostka sterująca poduszką powietrzną	5
11	Czujnik masowego przepływu powietrza, ogrzewanie skrzyni korbowej	5
		10
12	Jednostka sterująca drzwiami (centralny zamek kierowca / pasażer)	10
13	Złącze diagnostyczne	10
14	Czujnik deszczu, brama zmiany biegów automatycznej skrzyni biegów	5
15	Oświetlenie dachowe (oświetlenie wewnętrzne)	5
16	Układ klimatyzacji (jednostka sterująca)	10
17	System monitorowania ciśnienia w oponach (jednostka sterująca)	5
18	–	–
19	–	–
20	–	–
21	Wtryskiwacze paliwa (silnik benzynowy)	10
22	Owiewka (Roadster)	30
23	Klakson	20
24	Skrzynia biegów (jednostka sterująca)	15
25	Nagrzewnica tylnej szyby Coupe / podgrzewana tylna szyba Roadster	30
		20
26	Szyba boczna kierowcy	30
27	Szyba boczna po stronie pasażera	30
28	–	–
29	Pompa spryskiwacza	15
30	Zapalniczka	20
31	Rozrusznik	40
32	Moduł kolumny kierownicy	5
33	Zestaw wskaźników	5
34	System radionawigacyjny, radio	20
		15
35	Wzmacniacz dźwięku	30
36	Silnik (jednostka sterująca)	10
37	CAN (bramka)	5
38	Zapalniczka	20
39	–	–
40	–	–
41	–	–
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	Tuner SDARS, pakiet telefonów komórkowych, tuner TV	5
48	Interfejs VDA	5
49	–	–

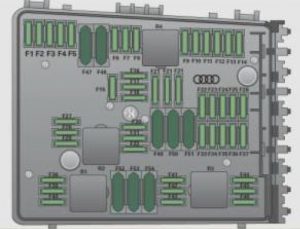

Komora silnika

Numer	Opis	Ampery [A]
Uchwyt bezpiecznika (czarny)
1	–	–
2	–	–
3	–	–
4	–	–
5	System ostrzegawczy antykradzieżowy (czujnik), system ostrzegawczy antykradzieżowy (klakson)	5
6	Układ spryskiwaczy reflektorów	30
7	Elektryczne pompy paliwowe (zawór zasilający / regulujący objętość	15
		10
8	Wycieraczki	30
9	Podgrzewane siedzenia (kierowcy i pasażera)	25
10	Podparcie lędźwi (kierowca i pasażer)	10
11	–	–
12	Dmuchawa wentylacyjna	40
Uchwyt bezpiecznika (brązowy)
1	Pompa paliwa (6-cylindrowa)	15
2	02 czujniki (6-cylindrowe)	10
3	Czujnik masowego przepływu powietrza (6-cylindrowy)	5
4	02 czujniki (6-cylin derl	10
5	Cewka przekaźnika Objętość cewki przekaźnika Zawór 14-cylindrowy)	5
6	Zawór pompy powietrza wtórnego (6-cylindrowy, 02 czujniki (4-cylindrowy)	10
7	Wiązka przewodów silnika wstępnie okablowana	10
8	Cewki zapłonowe (4-cylindrowe / cewki zapłonowe (6-cylindrowe))	20
		30
9	Silnik (jednostka sterująca l	25
10	Pompa wodna z opóźnieniem	10
11	Zasilanie (pedał sprzęgła, pedał hamulca)	5
12	Filtr z węglem aktywnym / zawór regulacji ciśnienia doładowania (4-cylindrowy)	10
