Audi S4 8V (2013) – skrzynka bezpieczników
Audi S4 8V (2013) – schemat skrzynki bezpieczników
Rok produkcji: 2013.
Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S4 (2013) to bezpiecznik 2 w skrzynce bezpiecznikowej – panel bezpieczników C (brązowy).

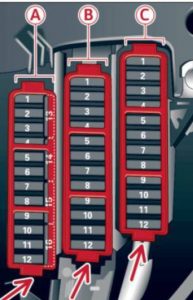

Tablica przyrządów (po stronie kierowcy)
Audi S4 – schemat bezpieczników – lewa kokpit
Panel bezpieczników A (czarny)
| Nr | Opis | Amp [A] |
| 1 | Dynamiczne sterowanie | 5 |
| 2 | Moduł sterujący ESC | 5 |
| 3 | Czujnik ciśnienia w układzie klimatyzacji;
Elektromechaniczny hamulec postojowy; Homelink; Automatyczne ściemnianie lusterka wstecznego; Czujnik jakości powietrza/ powietrza zewnętrznego; Przycisk ESC. |
5 |
| 4 | – | – |
| 5 | Regulacja dźwięku siłownika/
dźwięku wydechu |
5/15 |
| 6 | System kontroli zasięgu świateł/
światła zakrętowe |
5 / 7,5 |
| 7 | Reflektor (doświetlanie zakrętów) | 7,5 |
| 8 | Moduły sterujące
(elektromechaniczny hamulec postojowy, amortyzator, quattro sport, zaczep do przyczepy); Przetwornik DCDC. |
5 |
| 9 | Adaptacyjny tempomat | 5 |
| 10 | Przesunięcie bramy | 5 |
| 11 | Asystent boczny | 5 |
| 12 | Regulacja zasięgu świateł;
System parkowania. |
5 |
| 13 | Poduszka powietrzna | 5 |
| 14 | Wycieraczka tylna (allroad) | 15 |
| 15 | Bezpiecznik pomocniczy
(tablica przyrządów). |
10 |
| 16 | Pomocniczy zacisk bezpiecznikowy 15
(obszar silnika). |
40 |
Panel bezpieczników B (brązowy)
| Nr | Opis | Amp [A] |
| 1 | – | – |
| 2 | Czujnik światła hamowania | 5 |
| 3 | Pompa paliwowa | 25 |
| 4 | Czujnik sprzęgła | 5 |
| 5 | Ogrzewanie lewego siedzenia z/
bez wentylacji siedzenia. |
15/30 |
| 6 | WYJŚCIE | 5 |
| 7 | Klakson | 15 |
| 8 | Drzwi przednie lewe
(podnośnik szyby, centralny zamek, lusterko, włącznik, oświetlenie). |
30 |
| 9 | Silnik wycieraczek | 30 |
| 10 | WYJŚCIE | 25 |
| 11 | Modele dwudrzwiowe:
regulator szyby tylnej lewej, Modele czterodrzwiowe: drzwi lewe tylne (regulator szyby, centralny zamek, przełącznik, oświetlenie). |
30 |
| 12 | Czujnik deszczu i światła | 5 |
Panel bezpieczników C (czerwony)
| Nr | Opis | Amp [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | Podparcie lędźwi | 10 |
| 4 | Dynamiczne sterowanie | 35 |
| 5 | Oświetlenie wewnętrzne (kabriolet) | 5 |
| 6 | Spryskiwacze przedniej szyby;
Spryskiwacze reflektorów |
35 |
| 7 | Moduł sterujący układem
elektrycznym pojazdu 1. |
20 |
| 8 | Moduł sterujący układem
elektrycznym pojazdu 1. |
30 |
| 9 | Silnik regulatora lewej tylnej szyby (kabriolet);
Szyberdach. |
7,5/20 |
| 10 | Moduł sterujący układem
elektrycznym pojazdu 1. |
30 |
| 11 | Regulator prawej szyby tylnej (kabriolet);
Silnik osłony przeciwsłonecznej. |
7,5/20 |
| 12 | System ostrzegania przed kradzieżą | 5 |

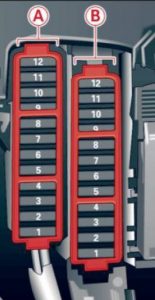

Tablica przyrządów (po prawej)
Nośnik bezpieczników A (czarny)
| Nr | Opis | Amp [A] |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | Moduł przełącznika kolumny kierownicy | 5 |
| 6 | – | – |
| 7 | Złącze diagnostyczne zacisku 15 | 5 |
| 8 | Brama
(interfejs diagnostyczny Databus). |
5 |
| 9 | Ogrzewanie dodatkowe | 5 |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
Panel bezpieczników B (brązowy)
| Nr | Opis | Amp [A] |
| 1 | Odtwarzacz CD/DVD | 5 |
| 2 | Wi-Fi | 5 |
| 3 | MMI/Radio | 5/20 |
| 4 | Zestaw wskaźników | 5 |
| 5 | Gateway
(moduł sterujący zestawu wskaźników) |
5 |
| 6 | Blokada zapłonu | 5 |
| 7 | Przełącznik światła | 5 |
| 8 | Dmuchawa układu klimatyzacji | 40 |
| 9 | Blokada kolumny kierownicy | 5 |
| 10 | System kontroli klimatu | 10 |
| 11 | Złącze diagnostyczne zacisku 30 | 10 |
| 12 | Moduł przełącznika kolumny kierownicy | 5 |

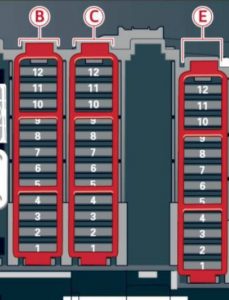

Bagażnik
Panel bezpieczników B (czarny)
| Nr | Opis | Amp [A] |
| 1 | Moduł sterujący pokrywy bagażnika;
Moduł sterujący górnego zasilania (kabriolet). |
30/10 |
| 2 | Moduł sterujący przyczepy lub
chowany tylny spojler (RS 5 Coupe). |
15 |
| 3 | Moduł sterujący przyczepy | 20 |
| 4 | Moduł sterujący przyczepy | 20 |
| 5 | Elektromechaniczny hamulec postojowy | 5 |
| 6 | Elektroniczna kontrola tłumienia | 15 |
| 7 | Elektromechaniczny hamulec postojowy | 30 |
| 8 | Tylne oświetlenie zewnętrzne | 30 |
| 9 | Quattro Sport | 35 |
| 10 | Tylne oświetlenie zewnętrzne | 30 |
| 11 | Moduł sterujący układu elektrycznego pojazdu | 20 |
| 12 | Terminal 30 | 5 |
Panel bezpieczników C (brązowy)
| Nr | Opis | Amp [A] |
| 1 | Moduł sterujący pokrywą bagażnika (allroad) | 30 |
| 2 | Gniazdo 12 V;
Zapalniczka |
20 |
| 3 | Ścieżka konwertera DCDC 1 | 40 |
| 4 | Ścieżka przetwornika DCDC 2;
Wzmacniacz DSP; Radio. |
40 |
| 5 | Ogrzewanie prawej górnej kabiny (Cabriolet) | 30 |
| 6 | – | – |
| 7 | Elektromechaniczny hamulec postojowy | 30 |
| 8 | – | – |
| 9 | Prawe przednie drzwi
(regulator szyby, centralny zamek, lusterko, włącznik, oświetlenie). |
30 |
| 10 | Ogrzewanie lewej górnej kabiny (kabriolet) | 30 |
| 11 | Modele dwudrzwiowe:
regulator szyby tylnej prawej; Modele czterodrzwiowe: drzwi tylne prawe (regulator szyby, centralny zamek, wyłącznik, oświetlenie). |
30 |
| 12 | Przygotowanie telefonu komórkowego | 5 |
Panel bezpieczników E (czarny)
| Nr | Opis | Amp [A] |
| 1 | Ogrzewanie prawego przedniego siedzenia | 15 |
| 2 | – | – |
| 3 | – | – |
| 4 | MMI | 7,5 |
| 5 | Radio | 5 |
| 6 | Tylna kamera | 5 |
| 7 | Ogrzewanie tylnej szyby (allroad) | 30 |
| 8 | Rozrywka na tylnych siedzeniach | 5 |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
