Audi S3 (2008) – skrzynka bezpieczników

10/15/2020

Spis treści

Audi S3 (2008) – schemat skrzynki bezpieczników

Rok produkcji: 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Audi S3 (2008) to bezpiecznik 24 w skrzynce bezpiecznikowej na tablicy przyrządów.

Tablica przyrządów

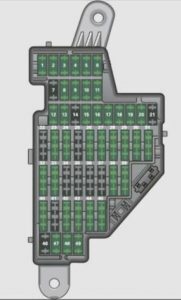

Audi S3 – schemat bezpieczników – tablica przyrządów
Numer Opis Ampery [A]
1 Elementy silnika (I), ręczna regulacja świateł przednich, automatyczna regulacja świateł, moduł sterujący AFS, elementy silnika (II), włącznik świateł (włącznik oświetlenia / oświetlenia), gniazdo diagnostyczne 10
2 Napęd na wszystkie koła, automatyczna skrzynia biegów, moduł sterujący do przesyłania danych CAN (bramka), sterowanie elektromechaniczne, automatyczna skrzynia biegów z bramką zmiany biegów, przekaźnik silnika, sterownik zbiornika paliwa, sterownik silnika, sterowanie hamulcami (ABS), elektroniczny program stabilizacji (ESP), Regulacja antypoślizgowa (ASRl, włącznik świateł hamowania 10
3 Poduszka powietrzna 5
4 Klimatyzacja (czujnik ciśnienia, czujnik jakości powietrza), przycisk elektronicznego programu stabilizacji (ESP), regulacja antypoślizgowa (ASRI, czujnik poziomu oleju (WIVl, wyłącznik światła cofania, ogrzewanie przednich siedzeń), rozpoznawanie zajętości siedzenia (włączone) USA), nawigacja, otwieranie drzwi garażowych, automatyczne przyciemnianie lusterek, podgrzewane dysze spryskiwaczy szyby przedniej, klimatyzacja (moduł sterujący 5
5 Reflektory AFS (lewa strona) 5
6 Reflektory AFS (prawa strona) 5
7
8
9
10
11
12 Centralny zamek (drzwi przednie) 10
13 Centralny zamek (tylne drzwi), wygodna elektronika (moduł sterujący) 10
14 Elektroniczny program stabilizacji (ESP) (moduł sterujący), automatyczna skrzynia biegów (moduł sterujący, automatyczna skrzynia biegów z bramą zmiany biegów) 10
15 Oświetlenie wewnętrzne, lampki do czytania 10
16 Złącze diagnostyczne, czujnik deszczu, klimatyzacja (moduł sterujący) 10
17 System ostrzegania przed kradzieżą 5
18 Diag starter 5
19
20
21
22 Klimatyzacja (dmuchawa) 40
23 Szyba przednia po stronie kierowcy 30
24 Zapalniczka 20
25 Odmgławiacz tylnej szyby 30
26 Gniazdko elektryczne w bagażniku 20
27 Moduł sterujący zbiornika paliwa, pompa paliwa 15
28 Szyba elektryczna, tylna 30
29
30 Automatyczna skrzynia 20
31 Automatyczna skrzynia biegów (pompa próżniowa) 20
32
33 Dach przesuwny / podnoszony 20
34
35
36 Podparcie lędźwi 10
37 Podgrzewane siedzenia przednie 20
38 Szyba przednia po stronie pasażera 30
39
40 Ogrzewanie (dmuchawa) 40
41 Wycieraczka tylnej szyby 15
42 Wycieraczka szyby przedniej (pompa spryskiwacza) 15
43 Wygodna elektronika (moduł sterujący) 20
44 Moduł sterujący przyczepy 20
45 Moduł sterujący przyczepy 15
46
47 Pakiet telefonu komórkowego (interfejs VDA) 5
48
49
Zobacz również:  Audi 100 C4 (1992) – skrzynka bezpieczników



Komora silnika

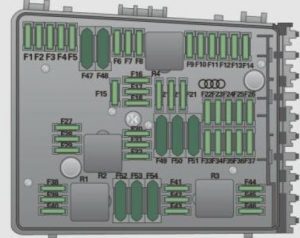

Audi S3 – schemat skrzynki bezpieczników – komora silnika

Wersja (1) z 30 bezpiecznikami wtykowymi

Numer Opis Ampery [A]
F1
F2 Elektronika kierownicy 5
F3 Napięcie akumulatora 5
F4 Zawory układu przeciwblokującego (ABS) 30
F5 Moduł sterujący skrzynią biegów 15
F6 Moduł zestawu wskaźników 5
F7 Moduł sterujący skrzynią biegów 30
F8 System nawigacji, system radiowy 15
25
F9 System nawigacji, radio cyfrowe, telefon komórkowy, sprzęt telewizyjny 5
F10 Moduł sterujący silnika, przekaźnik główny 5
10
F11
F12 Moduł sterujący do przesyłania danych CAN (bramka) 5
F13 Moduł sterujący silnika 15
25
F14 Cewki zapłonowe 20
F15 Diagnostyka zbiornika, czujnik tlenu 10
15
F 16 Pompa układu przeciwblokującego (ABS) 30
F17 Klakson 15
F18 Wzmacniacz dźwięku 30
F19 System wycieraczek przedniej szyby 30
F20 Zawór regulujący objętość 20
F21 Czujnik tlenu 10
F22 Włącznik pedału sprzęgła, włącznik świateł hamowania 5
F23 Przekaźniki silnika, elementy silnika 5
10
15
F24 Elementy silnika 10
F25 Oświetlenie z prawej strony (sterownik układu elektrycznego) 30
F26 Oświetlenie z lewej strony (sterowanie układem elektrycznym! 30
F27 Pompa powietrza wtórnego 40
F28 Zacisk przekaźnika zasilania inal 15 40
F29 Przyporządkowanie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) 50
F30 Zacisk przekaźnika zasilania 75 50
Zobacz również:  Audi A4 Allroad B8 (od 2009 roku) - akumulatory



Wersja (2) z 54 bezpiecznikami wtykowymi

Numer Opis Ampery [A]
F1 Pompa układu przeciwblokującego (ABS) 30
F2 Pompa układu przeciwblokującego (ABS) 30
F3
F4 Napięcie akumulatora 5
F5 Klakson 15
F6 Zawór regulacji objętości / pompa paliwa 15
F7
F8
F9 Elementy silnika 10
F10 Sterowanie zbiornikiem paliwa, czujnik masowego przepływu powietrza 10
F11 Czujniki tlenu przed katalizatorem 10
F12 Czujniki tlenu, za katalizatorem 10
F13 Automatyczna skrzynia 15
F14
F15 Pompa powrotna wody 10
F 16 Elektronika kierownicy 5
F17 Moduł zestawu wskaźników 5
F18 Wzmacniacz dźwięku 30
F19 System nawigacji, system radiowy 15
25
F20 System nawigacji, radio cyfrowe, telefon komórkowy, sprzęt telewizyjny 5
F21
F22
F23 Moduł sterowania silnikiem, przekaźnik główny 10
F24 Moduł sterujący do przesyłania danych CAN (bramka) 5
F25
F26
F27
F28 Moduł sterujący silnika 15
F29 Przekaźniki silnika, komponenty mechaniczne 5
F30
F31 System wycieraczek przedniej szyby 30
F32
F33
F34
F35
F36
F37
F38 Elementy silnika 10
F39 Włącznik pedału sprzęgła, włącznik świateł hamowania 5
F40 Cewki zapłonowe
F41
F42 Przekaźnik zasilania silnika 5
F43 Cewki zapłonowe 30
F44
F45
F46
F47 Oświetlenie z lewej strony (sterownik układu elektrycznego) 30
F48 Oświetlenie z prawej strony (sterownik układu elektrycznego 30
F49 Zacisk przekaźnika zasilania l 15 40
F50
F51 Pompa powietrza wtórnego 40
F52 Zacisk przekaźnika zasilania 75 50
F53 Przyporządkowanie bezpieczników w lewej tablicy rozdzielczej (wyposażenie specjalne) 50
F54
