Peugeot 807 (2010-2014) – skrzynka bezpieczników

11/09/2020

Spis treści

Peugeot 807 (2010-2014) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 807 (2010-2014) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki tablicy rozdzielczej

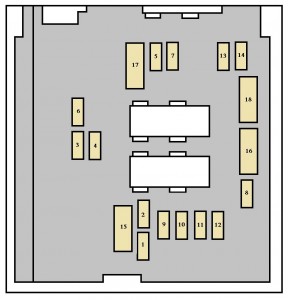

Peugeot 807 – bezpieczniki – tablica przyrządów
Nr Amp [A] Opis
1 15 Tylna wycieraczka
2 Nieużywany
3 5 Jednostka sterująca poduszką powietrzną
4 10 Czujnik kąta skrętu kierownicy;

Gniazdo diagnostyczne;

Czujnik ESP;

Klimatyzacja manualna;

Wyłącznik sprzęgła;

Wysokość wiązki reflektorów;

Pompa filtra cząstek stałych;

Lusterko wewnętrzne elektrochromatyczne.

5 30 Lusterka elektryczne;

Silnik szyby pasażera;

Rząd 1 szyberdachu.

6 30 Zasilanie przednich szyb elektrycznych
7 5 Oświetlenie kurtuazyjne;

Oświetlenie schowka na rękawiczki;

Oświetlenie lusterka;

Oświetlenie ekranu rozrywki (rząd 2).

8 20 Wyświetlacz wielofunkcyjny;

Syrena alarmowa;

Sprzęt audio;

Zmieniarka płyt kompaktowych;

Audio/telefon;

Skrzynka bezpieczników przyczepy;

Jednostka sterująca dodatkiem oleju napędowego;

Jednostka sterująca wykrywaniem

zbyt niskiego ciśnienia w oponach;

Jednostka sterująca modułu drzwi przesuwnych.

9 30 Zapalniczka
10 15 Przełącznik kierownicy;

Skrzynka bezpieczników przyczepy.

11 15 Gniazdo diagnostyczne;

Stacyjka;

Automatyczna skrzynia biegów (4-biegowa).

12 15 Moduł pamięci fotela kierowcy;

Elektryczny fotel pasażera;

Sterownik poduszki powietrznej;

Sterownik wspomagania parkowania;

Przyciski w bocznych drzwiach przesuwnych;

Zestaw głośnomówiący;

Automatyczna skrzynia biegów (6-biegowa).

13 5 Skrzynka bezpieczników silnika;

Skrzynka bezpieczników przyczepy.

14 15 Czujnik deszczu;

Automatyczna klimatyzacja;

Tablica przyrządów;

Szyberdachy;

Lampka ostrzegawcza licznika kilometrów;

Sterowanie telematyczne.

15 30 Zamek pasażera
16 30 Blokowanie zamków
17 40 Ogrzewana tylna szyba

Bezpieczniki komory silnika

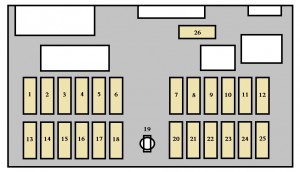

Peugeot 807 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 * 50 Dmuchawy klimatyzacyjne
2 * 50 Układ hamulcowy (ABS / ESP)
3 * 30 Układ hamulcowy (ABS / ESP)
4 * 60 Zasilanie interfejsu wbudowanych systemów
5 * 70 Zasilanie interfejsu wbudowanych systemów
6 * 30 Dodatkowe ogrzewanie (olej napędowy)
7 * 40 Nieużywany
8 * 50 Nieużywany
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.



Nr Amp [A] Opis
1 20 Sterownik silnika;

Układy zasilania paliwem i powietrzem;

Montaż wentylatora.

2 15 Klakson
3 10 Pompa spryskiwacza przedniego i tylnego
4 20 Pompa spryskiwacza reflektorów
5 15 System zasilania paliwem
6 10 Wspomaganie kierownicy;

Przełącznik pedału hamulca pomocniczego;

Sterownik automatycznej skrzyni biegów;

Czujnik przepływu powietrza;

Automatyczny korektor wiązki

z żarówkami ksenonowymi.

7 10 Układ hamulcowy (ABS / ESP)
8 20 Sterowanie rozrusznikiem
9 10 Jednostka sterująca silnika
10 30 Systemy zasilania paliwem i powietrza;

Systemy kontroli emisji.

11 40 Klimatyzacja z przodu
12 30 Wycieraczki
13 40 Wbudowany interfejs systemowy
14 Nieużywany
15 30 Kontrola blokady przed dziećmi

Bezpieczniki komory baterii

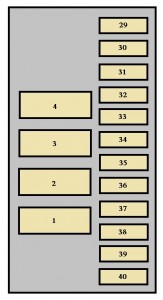

Peugeot 807 – bezpieczniki – komora akumulatora
Nr Amp [A] Opis
1 * 40 Prawe elektryczne drzwi

boczne przesuwne.

2 * 40 Elektryczne boczne drzwi

przesuwne lewe.

3 * Nieużywany
4 * 40 Skrzynka bezpieczników przyczepy
31 5 Główny wyłącznik hamulca
32 25 Zapamiętywanie fotela kierowcy
33 25 Zapamiętywanie miejsca pasażera
34 20 Rząd szyberdachu 3
35 20 Rząd szyberdachu 2
36 10 Podgrzewany fotel pasażera
37 10 Podgrzewany fotel kierowcy
38 15 Reflektory świateł drogowych

(żarówka ksenonowa).

39 20 Gniazdo akcesoriów 12 V rząd 3
40 20 Gniazdo akcesoriów 12 V rząd 2
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.
