Peugeot 206 SW (2000-2002) – skrzynka bezpieczników

Peugeot 206 SW (2000-2002) – schemat skrzynki bezpieczników

Rok produkcji: 2000, 2001, 2002.


Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 206 SW (2000-2002) to bezpiecznik 22 w skrzynce bezpiecznikowej na desce rodzielczej.

Skrzynka bezpieczników w komorze silnika przedziału

Peugeot 206 SW – bezpieczniki – komora silnika
Bezpiecznik Ampery [A] Opis
1 * 20 Zespół motowentylatora
2 * 60 ABS
3 * 30 ABS
4 * 70 Zasilanie BSI
5 * 70 Zasilanie BSI
6 * Wolny
7 * 30 Zasilanie stacyjki
8 * Wolny
* Bezpieczniki „maxi”

zasilanie dodatkowe obwody elektryczne.




Bezpiecznik Ampery [A] Opis
1 10 Stycznik światła cofania,

czujnik prędkości pojazdu

2 15 Elektrozawórtrzania kanistra,

Pompa paliwowa

3 10 Kalkulator ABS
4 10 Czujnik automatycznej skrzyni biegów
5 Wolny
7 20 Pompa spryskiwacza reflektor
8 20 Przekaźnik zespołu motowentylatora,

Elektrozawór zarządzający silnika

9 15 Lewe światło mijania
10 15 Prawe światło mijania
11 10 Lewe światło drogowe
12 15 Prawe światło drogowe
13 15 Sygnały dźwiękowe
14 10 Pompy spryskiwaczy przednich szyb
15 30 Podgrzewacz moduł przepustnicy,

Sonda lambda,

Kalkulator silnika,

Przepływomierz powietrza,

Cewka zapłonowa,

Elektrozawór silnika,

Wtryskiwacze

16 30 Przekaźnik pompy powietrznej
17 30 Duża i mała prędkość wycieraczki
18 40 Wentylator klimatyzacji

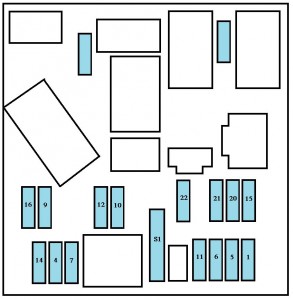

Skrzynka bezpieczników deski rozdzielczej

Peugeot 206 SW- bezpieczniki – deska rozdzielcza
Bezpiecznik Ampery [A] Opis
1 15 Ogrzewany fotel –

Syrena alarmu

4 20 Ekran wielofunkcyjny,

Kalkulator nawigacyjny,

Oświetlenie bagażnika,

Radioodtwarzacz,

Kalkulator składanego dachu

5 15 Diagnostyka automatycznej

skrzyni biegów

6 10 Poziom czynnika chłodzącego,

Automatyczna skrzynia biegów,

Radioodtwarzacz

7 15 Osprzęt nauki jazdy,

Alarm instalowany

na serwisie posprzedażnym,

Czujnik deszczu

9 30 Pompa hydrauliczna
10 40 Odmrażanie lusterka wstecznego
11 15 Wycieraczka
12 30 Pod zimą przednich szyb
14 10 Kalkulator silnika silnika –

Poduszki powietrzne –

Przełączniki przy kierownicy

15 15 Zestaw wskaźników,

Ekran wielofunkcyjny,

Kalkulator nawigacyjny,

Klimatyzacja,

Radioodtwarzacz

16 30 Sterowanie zamykaniem i otwieraniem

drzwi i pokryw

20 10 Prawe światło stop
21 15 Lewe światło stop – trzecie światło stop
22 30 Przednia lampka sufitowa,

Oświetlenie panel,

Zapalniczka

S1 Zwora PARC
