Peugeot 107 (2012-2014) – skrzynka bezpieczników
Peugeot 107 (2012-2014) – schemat skrzynki bezpieczników
Rok produkcji: 2012, 2013, 2014.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 107 (2012-2014) to bezpiecznik 15 w skrzynce bezpiecznikowej.

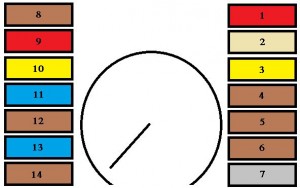

Skrzynki bezpieczników tablicy rozdzielczej
Znajdują się one po obu stronach tablicy rozdzielczej pod tapicerką.
| Nr | Amp [A] | Opis |
| 1 | 10 | Światła hamowania;
ABS; Światła skrzyni biegów „2 Tronic”. |
| 2 | 25 | Centralne ryglowanie/odblokowanie;
Zdalne sterowanie. |
| 3 | 20 | Odparowywanie tylnej szyby |
| 4 | 7,5 | Lampy tylne;
Oświetlenie tablicy rejestracyjnej; Tablica przyrządów; Ekran; Regulacja reflektorów; Światła do jazdy dziennej LED; Światła pozycyjne. |
| 5 | 7,5 | Gniazdo diagnostyczne |
| 6 | 7,5 | 2 Skrzynia biegów Tronic;
Tylne światło przeciwmgłowe; ESP; Światła do jazdy dziennej LED; Tablica przyrządów; Obrotomierz. |
| 7 | – | Nieużywany |
| 8 | 7,5 | ABS;
Wspomaganie kierownicy; Klimatyzacja; Montaż wentylatora. |
| 9 | 10 | Światła cofania;
Centralny zamek/odblokowanie; Elektryczne szyby; Odparowywanie tylnej szyby; Prędkościomierz; Klimatyzacja; Ogrzewanie; Obrotomierz; Pilot. |
| 10 | 20 | Wycieraczki przednie i tylne
oraz płyn do spryskiwaczy |
| 11 | 15 | Sprzęt audio;
Gniazdo 12 V (maks. 120 W). |
| 12 | 7,5 | Ogrzewana tylna szyba;
ABS; Zespół wentylatora; Przednie i tylne wycieraczki i spryskiwacz szyby; Wspomaganie kierownicy; Centralny zamek/odblokowanie; Klimatyzacja; Ogrzewanie; Elektryczne szyby; Prędkościomierz; Obrotomierz; Pilot; Światło cofania. |
| 13 | 15 | Poduszka powietrzna;
Układ wtrysku paliwa; 2 Skrzynia biegów Tronic; Tablica przyrządów; Obrotomierz; Światła do jazdy dziennej LED. |
| 14 | 7,5 | Klimatyzacja;
Ogrzewanie. |
| 15 | 40 | System audio;
Gniazdo 12 V; Wycieraczki przednie i tylne; Wspomaganie kierownicy; ABS/ESP; Zespół wentylatora chłodzącego. |
| 16 | 30 | Elektryczne szyby |
| 17 | 40 | Ogrzewanie;
Klimatyzacja. |

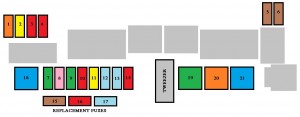

Skrzynka bezpieczników w komorze silnika
| Nr | Amp [A] | Opis |
| 1 | 5 | Światła do jazdy dziennej LED |
| 2 | 20 | Przednie światła przeciwmgielne |
| 3 | 10 | Lampa przednia lewa |
| 4 | 10 | Lampa przednia prawa |
| 5 | 7,5 | Skrzynia biegów 2 Tronic;
Układ wtrysku paliwa. |
| 6 | 7,5 | Skrzynia biegów 2 Tronic;
Układ wtrysku paliwa. |
| 7 | 30 | Światła do jazdy dziennej LED;
Przednie światła przeciwmgłowe. |
| 8 | 25 | ABS |
| 30 | ABS/ESP (z VSC) | |
| 9 | 30 | Rozrusznik;
Ogrzewana tylna szyba; ABS; Zespół wentylatora chłodzącego; Przednie i tylne wycieraczki i spryskiwacz szyby; Wspomaganie kierownicy; Centralny zamek/odblokowanie; Klimatyzacja; Ogrzewanie; Elektryczne szyby; Prędkościomierz; Obrotomierz; Pilot; Światło cofania; Poduszka powietrzna; Paliwo układ wtryskowy; Skrzynia biegów 2 Tronic; Tablica przyrządów; Światła do jazdy dziennej LED. |
| 10 | 10 | Światła awaryjne;
Tablica przyrządów; Licznik obrotów; Kierunkowskazy. |
| 11 | 20 | Lampa przednia lewa;
Lampa przednia prawa. |
| 12 | 15 | Lampka oświetlenia wnętrza;
Prędkościomierz; System audio; Tablica przyrządów; Obrotomierz. |
| 13 | 15 | Układ wtrysku paliwa;
Zespół wentylatora chłodzącego. |
| 14 | 10 | Klakson |
| 15 | 7,5 | Bezpiecznik zapasowy |
| 16 | 10 | Bezpiecznik zapasowy |
| 17 | 15 | Bezpiecznik zapasowy |
| 18 | 50 | Skrzynia biegów 2 Tronic |
| 19 | 30 | Zespół wentylatora chłodzącego |
| 40 | ||
| 20 | 40 | ABS |
| 50 | ABS/ESP (z VSC) | |
| 21 | 50 | Wspomaganie kierownicy |
