Peugeot 807 (2006) – skrzynka bezpieczników

Peugeot 807 (2006) – schemat skrzynki bezpieczników

Rok produkcji: 2006.


Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 807 (2006) to bezpiecznik 7 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki tablicy rozdzielczej

Peugeot 807 – bezpieczniki – tablica przyrządów
Nr Amp [A] Opis
1 10 Tylne światła przeciwmgielne
2 15 Wycieraczka tylnej szyby
4 15 Dostarczanie funkcji za pośrednictwem

wbudowanego interfejsu systemowego.

5 10 Lewe światło stopu
7 20 Oświetlenie osłon przed słońcem;


Zapalniczka;

Oświetlenie dolnego schowka pasażera;

Elektrochromatyczne lusterko wewnętrzne.

9 30 Elektryczne szyby przednie;

Szyberdach przedni.

10 20 Gniazdo diagnostyczne;

Gniazdo przyczepy.

11 15 Alarm;

Telematyka;

Sprzęt audio;

Ekrany wielofunkcyjne;

Elementy sterujące na kierownicy;

Filtr cząstek stałych.

12 10 Światła pozycyjne prawe;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie klimatyzacji;

Światła dodatkowe.

14 30 Centralny zamek
15 30 Tylne szyby
16 5 Zasilanie ECU poduszek powietrznych

przez wbudowany interfejs systemowy.

17 15 Prawe światło hamowania;

Dodatkowe światło hamowania;

Światła hamowania przyczepy.

18 10 Zasilanie gniazda diagnostycznego;

Wyłączniki pedału hamulca i sprzęgła;

Zasilanie zespołu odcinającego siłownika

bocznych drzwi przesuwnych z silnikiem.

19 40 Bocznik PARC
20 10 Zasilanie sprzętu audio przez

wbudowany interfejs systemowy.

22 10 Światła pozycyjne lewe;

Światła pozycyjne przyczepy.

23 15 Syrena alarmowa;

Sterownik automatycznej skrzyni biegów.

24 15 Zasilanie układu wspomagania parkowania

tyłem za pośrednictwem wbudowanego

interfejsu systemowego.

26 40 Ogrzewana tylna szyba

Bezpieczniki komory silnika

Peugeot 807 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 * 50 Jednostka wentylatora

(wysoka prędkość).

2 * 50 ABS ECU lub ESP ECU
3 * 30 Nieużywany zawór elektromagnetyczny lub

ESP lub dodatkowe ogrzewanie

(Diesel).

4 * 60 Zasilanie interfejsu wbudowanych systemów 1
5 * 70 Zasilanie interfejsu wbudowanych systemów 2
6 * 30 Jednostka wentylatora (niska prędkość)
7 * 40 Elektroniczny immobilizer silnika
8 * 50 Dmuchawy klimatyzacyjne
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.



Nr Amp [A] Opis
1 10 Przełącznik świateł cofania ręcznej skrzyni biegów;

Reflektory ksenonowe;

Sterowanie przekaźnikiem zespołu wentylatora;

Poziom płynu chłodzącego silnik;

Nagrzewnica oleju lub nagrzewnica oleju (Diesel);

Czujnik prędkości pojazdu lub

przepływomierz powietrza (Diesel).

2 15 Pompa paliwa;

Zawory elektromagnetyczne recyrkulacji

spalin i regulacji ciśnienia turbo (Diesel).

3 10 ABS ECU lub ESP ECU
4 10 Dodatnie zasilanie zapłonu

skrzynki bezpiecznikowej silnika.

5 10 Nieużywany lub wtryskiwacz filtra cząstek stałych (Diesel);

ECU filtra cząstek stałych (Diesel).

6 15 Przednie światła przeciwmgielne
7 20 Pompa spryskiwacza reflektorów
8 20 Zasilanie przez interfejs wbudowanych systemów;

Sterowanie przekaźnikiem zespołu wentylatora (Diesel);

Regulacja wysokiego ciśnienia oleju napędowego i

zawory elektromagnetyczne recyrkulacji spalin (Diesel).

9 15 Przekaźnik świateł mijania

(pojazd nie jest wyposażony tylko w reflektory ksenonowe);

Regulacja wysokości reflektorów

10 15 Przekaźnik świateł mijania

(pojazd nie jest wyposażony tylko w reflektory ksenonowe).

11 10 Lewe światło drogowe
12 10 Prawe światło drogowe
13 15 Róg
14 10 Pompki spryskiwacza przedniej i tylnej szyby
15 30 Czujnik tlenu;

Wtryskiwacze;

Cewka zapłonowa;

Kanister, zawory elektromagnetyczne

rozdzielacza i recyrkulacji spalin (benzyna);

Zawór elektromagnetyczny pompy wtryskowej (Diesel).

16 30 Nieużywana lub pompa powietrza (benzyna)
17 30 Wycieraczki przedniej szyby
18 40 Dodatkowe dmuchawy

Bezpieczniki komory baterii

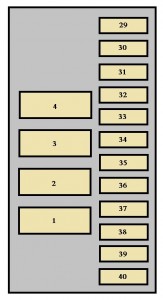

Peugeot 807 – bezpieczniki – komora akumulatora
Nr Amp [A] Opis
1 * 40 Prawe elektryczne drzwi boczne przesuwne
2 * 40 Elektryczne boczne drzwi przesuwne lewe
3 * Nie używany
40 Podłączenie przyczepy
4 * 30 Nieużywane lub dodatkowe ogrzewanie

(Diesel).

29 Nie używany
30 10 Światło mijania prawe

(pojazd nie jest wyposażony

tylko w reflektory ksenonowe).

31 10 Światło mijania lewe

(pojazd nie jest wyposażony

tylko w reflektory ksenonowe).

32 25 Elektryczny fotel kierowcy
33 25 Elektryczny fotel pasażera
34 20 Szyberdach w trzecim rzędzie
35 20 Szyberdach w drugim rzędzie
36 10 Podgrzewany fotel pasażera
37 10 Podgrzewany fotel kierowcy
38 15 Elektryczna blokada przed dziećmi
39 20 Gniazdo akcesoriów 12V w 3. rzędzie
40 20 Gniazdo akcesoriów 12 V drugiego rzędu
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.
