Peugeot Bipper (2007-2008) – skrzynka bezpieczników

11/09/2020

Spis treści

Peugeot Bipper (2007-2008) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie Bipper (2007-2008) to bezpiecznik 85 w skrzynce bezpiecznikowej w komorze silnika.

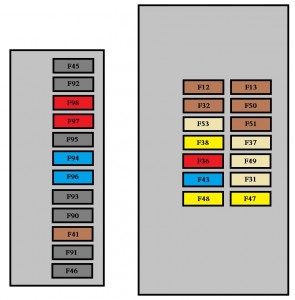

Skrzynka bezpieczników w desce rozdzielczej

Peugeot Bipper – bezpieczniki – tablica przyrządów
Nr Amp [A] Opis
F12 7,5 Zasilanie prawych świateł mijania
F13 7,5 Zasilanie lewego światła mijania;

Regulacja wysokości reflektora.

F31 5 Przełącznik zasilania sterownika silnika
F32 7,5 Światło przednie;

Przednie światło sufitowe;

Tylne światło sufitowe.

F36 10 Sprzęt audio;

Przygotowanie do telefonu komórkowego;

Panel sterowania klimatyzacją;

Gniazdo diagnostyczne EODB.

F37 5 Światło hamowania;

Tablica przyrządów.

F38 20 Blokowanie drzwi
F43 15 Pompa wycieraczek
F47 20 Zasilanie silnika szyby kierowcy
F48 20 Zasilanie silnika elektrycznego

podnośnika szyby pasażera.

F49 5 Sterownik wspomagania parkowania;

Włącznik oświetlenia tylnego;

Lusterka zewnętrzne sterowane elektrycznie.

F50 7,5 Jednostka sterująca poduszkami powietrznymi
F51 5 Włącz pedał hamulca;

Włącz pedał sprzęgła

F53 5 Tablica przyrządów;

Tylne światła przeciwmgielne.

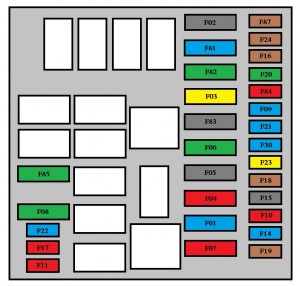

Skrzynka bezpieczników w komorze silnika

Peugeot Bipper – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 60 Jednostka sterująca
3 20 Dostawa rozrusznika
4 40 Zasilanie pompy bloku hydraulicznego ABS
6 30 Sterowanie zespołem

wentylatora jednobiegowego.

7 40 Kontrola zespołu wentylatora

o dużej prędkości.

8 30 Pompa klimatyzatora
10 10 Klakson
11 10 Wtórne zasilanie ładowania

układu sterowania silnika.

14 15 Reflektory świateł drogowych
16 7,5 Sterownik silnika;

Pilotowany sterownik ręcznej skrzyni biegów.

17 15 Zasilanie cewki zapłonowej;

Wtryskiwaczy;

Centralnej jednostki sterującej pracą silnika.

18 7,5 Jednostka sterująca silnika (1.4 HDi)
19 7,5 Sprężarka klimatyzacji
20 30 Zasilanie podgrzewanej tylnej szyby;

elektryczne podgrzewacze do usuwania

oblodzenia lusterek zewnętrznych

21 15 Sterowanie silnikiem benzynowym 1.4;

Cewka przekaźnika T09 (HDi).

22 20 Sterownik silnika (1.4 HDi), pompa benzyny
23 20 Zasilanie zaworów elektromagnetycznych

bloku hydraulicznego ABS.

24 7,5 ABS
30 15 Światła przeciwmgielne
81 60 Jednostka podgrzewania
82 30 Pilotowana pompa ręcznej skrzyni biegów;

Zasilanie pilotowanej

manualnej skrzyni biegów.

84 10 Pilotowana ręczna jednostka sterująca

skrzynią biegów i

zawory elektromagnetyczne.

85 30 Zapalniczka;

Gniazdo akcesoriów 12 V.

87 7,5 Światła cofania;

Czujnik obecności wody

w oleju napędowym.
