Peugeot 807 (2004-2005) – skrzynka bezpieczników

Peugeot 807 (2004-2005) – schemat skrzynki bezpieczników

Rok produkcji: 2004, 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 807 (2004-2005) to bezpiecznik 7 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki tablicy rozdzielczej

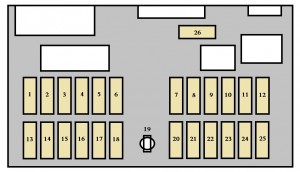

Peugeot 807 – bezpieczniki – tablica przyrządów
Nr Amp [A] Opis
1 10 Tylne światła przeciwmgielne
2 15 Wycieraczka tylnej szyby
4 15 Dostarczanie funkcji za pośrednictwem

wbudowanego interfejsu systemowego.

5 10 Lewe światło stopu
7 20 Oświetlenie osłon przeciwsłonecznych;

Zapalniczka;

Oświetlenie dolnego schowka pasażera;

Elektrochromatyczne lusterko wewnętrzne.

9 30 Elektryczne szyby przednie;

Szyberdach przedni.

10 20 Gniazdo diagnostyczne;

Gniazdo przyczepy.

11 15 Alarm;

Telematyka;

Sprzęt audio;

Ekrany wielofunkcyjne;

Elementy sterujące na kierownicy;

Filtr cząstek stałych.

12 10 Światła pozycyjne prawe;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie klimatyzacji;

Światła dodatkowe.

14 30 Centralny zamek
15 30 Tylne szyby
16 5 Zasilanie ECU poduszek powietrznych

przez wbudowany interfejs systemowy.

17 15 Prawe światło hamowania;

Dodatkowe światło hamowania;

Światła hamowania przyczepy.

18 10 Zasilanie gniazda diagnostycznego;

Włączniki pedału hamulca i sprzęgła.

19 40 Bocznik PARC
20 10 Zasilanie sprzętu audio

przez wbudowany interfejs systemowy.

22 10 Światła pozycyjne lewe;

Światła pozycyjne przyczepy.

23 15 Syrena alarmowa;

Sterownik automatycznej skrzyni biegów.

24 15 Zasilanie układu wspomagania parkowania

tyłem poprzez interfejs wbudowanych systemów.

26 40 Ogrzewana tylna szyba

Bezpieczniki komory silnika

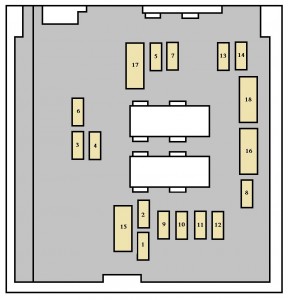

Peugeot 807 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 * 50 Jednostka wentylatora

(wysoka prędkość).

2 * 50 ABS ECU lub ESP ECU
3 * 30 Nieużywany zawór elektromagnetyczny

lub ESP

lub dodatkowe ogrzewanie (olej napędowy).

4 * 60 Zasilanie interfejsu wbudowanych systemów 1
5 * 70 Zasilanie interfejsu wbudowanych systemów 2
6 * 30 Jednostka wentylatora (niska prędkość)
7 * 40 Elektroniczny immobilizer silnika
8 * 50 Dmuchawy klimatyzacyjne
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.



Nr Amp [A] Opis
1 10 Przełącznik świateł cofania ręcznej skrzyni biegów –

Reflektory ksenonowe –

Sterowanie przekaźnikiem zespołu wentylatora –

Poziom płynu chłodzącego w silniku –

Nagrzewnica oleju lub nagrzewnica oleju (Diesel) –

Czujnik prędkości pojazdu lub

przepływomierz powietrza (Diesel)

2 15 Pompa paliwa;

Zawory elektromagnetyczne recyrkulacji spalin i

regulacji ciśnienia turbo (olej napędowy).

3 10 ABS ECU lub ESP ECU
4 10 Wbudowane systemy łączą dodatnie zasilanie zapłonu
5 10 Nieużywany lub

wtryskiwacz filtra cząstek stałych (Diesel);

ECU filtra cząstek stałych (Diesel).

6 15 Przednie światła przeciwmgielne
7 20 Pompa spryskiwacza reflektorów
8 20 Zasilanie przez interfejs wbudowanych systemów;

Sterowanie przekaźnikiem zespołu wentylatora (Diesel);

Regulacja wysokiego ciśnienia oleju napędowego i

zawory elektromagnetyczne recyrkulacji spalin (Diesel).

9 15 Światło mijania lewe;

Regulacja wysokości reflektora.

10 15 Światło mijania prawe
11 10 Lewe światło drogowe
12 10 Prawe światło drogowe
13 15 Klakson
14 10 Pompki spryskiwacza przedniej i tylnej szyby
15 30 Czujnik tlenu;

Wtryskiwacze;

Cewka zapłonowa;

Kanister, zawory elektromagnetyczne rozdzielacza i

recyrkulacji spalin (benzyna);

Zawór elektromagnetyczny pompy wtryskowej (Diesel).

16 30 Nieużywana lub pompa powietrza (benzyna)
17 30 Wycieraczki przedniej szyby
18 40 Dodatkowe dmuchawy

Bezpieczniki komory baterii

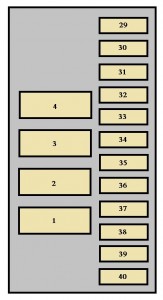

Peugeot 807 – bezpieczniki – komora akumulatora
Nr Amp [A] Opis
1 * 40 Prawe elektryczne drzwi

boczne przesuwne.

2 * 40 Elektryczne boczne drzwi

przesuwne lewe.

3 * 30 Nie używany
4 * 30 Nieużywane lub

dodatkowe ogrzewanie

(Diesel).

29 Nie używany
30 Nie używany
31 Nie używany
32 25 Elektryczny fotel kierowcy
33 25 Elektryczny fotel pasażera
34 20 Szyberdach w trzecim rzędzie
35 20 Szyberdach w drugim rzędzie
36 10 Podgrzewany fotel pasażera
37 10 Podgrzewany fotel kierowcy
38 15 Elektryczna blokada przed dziećmi
39 20 Gniazdo akcesoriów 12V

w 3. rzędzie.

40 20 Gniazdo akcesoriów 12V

w 2. rzędzie.

* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.
