Peugeot 108 (2014-2018) – skrzynka bezpieczników

11/22/2020

Spis treści

Peugeot 108 (2014-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 205 (1995-1998) to bezpiecznik 8 w skrzynce bezpiecznikowej

Bezpieczniki na desce rozdzielczej

Skrzynka bezpieczników znajduje się pod deską rozdzielczą (po stronie kierowcy).

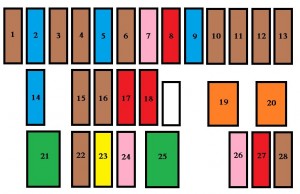

Peugeot 108 – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
1 5 Układ wtrysku paliwa;

System audio;

Układ VSC.

2 15 Spryskiwacz przedniej i tylnej szyby
3 5 Główna jednostka rozdzielcza;

Deska rozdzielcza;

Ekran wyświetlacza;

Klimatyzacja;

Ogrzewana tylna szyba i ogrzewanie

lusterek zewnętrznych;

Elektryczny dach z tkaniny;

System audio.

4 5 Elektryczne wspomaganie kierownicy;

Stop & Start.

5 15 Tylna wycieraczka
6 5 Wentylator chłodzący;

Układ ABS ESP;

Układ VSC.

7 25 Przednia wycieraczka
8 10 Podgrzewane lusterka boczne
9 15 Gniazdo 12 V (maks. 120 W)
10 7,5 Lusterka zewnętrzne;

System audio;

Stop & Start;

Tablica przyrządów;

Ekran wyświetlacza.

11 5 Blokada kierownicy;

Układ wtrysku paliwa;

Elektroniczna skrzynia biegów.

12 7,5 Poduszki powietrzne
13 5 Tablica przyrządów;

Ekran wyświetlacza;

Stop & Start.

14 15 ** Układ kierowniczy;

Układ wtrysku paliwa;

Światła hamowania.

7,5 *
15 7,5 ** Układ wtrysku paliwa;

Stop & Start.

10 *
16 7,5 Diagnostyka silnika
17 10 Światła hamowania;

Trzecie światło hamowania;

Układ wtrysku paliwa;

Układ ABS;

Układ VSC;

Elektroniczna skrzynia biegów;

Bezkluczykowy system otwierania

i uruchamiania.

18 10 Światła pozycyjne;

Oświetlenie tablicy rejestracyjnej;

Tylne światło przeciwmgłowe;

Przednie światła przeciwmgielne;

Tylne światła;

Ściemniacz oświetlenia.

19 40 Klimatyzacja
20 40 Klimatyzacja;

Autodiagnostyka silnika;

Światła pozycyjne;

Oświetlenie tablicy rejestracyjnej;

Tylne światła przeciwmgielne;

Przednie światła przeciwmgłowe;

Tylne światła;

Ściemniacz oświetlenia;

Światła hamowania;

Trzecie światło hamowania;

Układ wtrysku paliwa;

Układ ABS;

Układ VSC;

Elektroniczna skrzynia biegów;

„Dostęp bezkluczykowy i Rozruch ”;

Elektryczne szyby.

21 30 Układ wtrysku paliwa;

Stop & Start;

Główna jednostka rozdzielcza.

22 ** 7,5 Układ wtrysku paliwa
23 ** 20 Układ wtrysku paliwa;

Stop & Start.

24 25 Główna jednostka dystrybucyjna
25 30 Elektryczne szyby
26 25 Elektryczne szyby
27 10 Klimatyzacja
28 5 Tylne światło przeciwmgłowe
* Silnik VTi 82
** Silnik VTi 68

Bezpieczniki pod maską

Peugeot 108 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 10 Światła mijania prawe
2 10 Światła mijania lewe;

Regulacja reflektorów.

3 7,5 Prawe światło drogowe
4 7,5 Światło drogowe z lewej strony
5 * 15 Układ wtrysku paliwa
6 * 7,5 Układ wtrysku paliwa
7 * 15 Układ wtrysku paliwa
8 * 7,5 Wentylator chłodzący
9 7,5 Klimatyzacja
10 ** 7,5 Układ wtrysku paliwa;

Światła hamowania;

Trzecie światło hamowania.

11 5 Lampka sufitowa;

Lampka bagażnika.

12 10 Kierunkowskazy;

Światła awaryjne;

Tablica przyrządów;

Ekran wyświetlacza.

13 10 Klakson
14 30 Jednostki dystrybucyjne
15 ** 7,5 Elektroniczna skrzynia biegów
16 7,5 Układ wtrysku paliwa
17 7,5 Bezkluczykowy system otwierania

i uruchamiania.

18 ** 7,5 Akumulator
19 25 Układ wtrysku paliwa;

Wentylator chłodzący.

20 30 Rozrusznik
21 7,5 Blokada kierownicy
22 25 Lampy przednie
23 7,5 Układ wtrysku paliwa
24 7,5 Układ wtrysku paliwa;

Rozrusznik;

Elektroniczna skrzynia biegów;

Stop & Start.

25 15 System audio;

System „Keyless Entry and Starting”.

26 7,5 Tablica przyrządów;

Ekran wyświetlacza.

27 7,5 System VSC
28 60 Skrzynka bezpieczników w

przedziale pasażerskim.

29 ** 125 Podgrzewana tylna szyba i ogrzewanie

lusterek zewnętrznych;.

Elektryczny dach z tkaniny;

System ABS;

System VSC;

Wentylator chłodzący;

Przednie światła przeciwmgielne;

Światła do jazdy dziennej LED.

30 50 Elektroniczna skrzynia biegów
40 Stop & Start
31 50 Wspomaganie kierownicy
32 50 * Wentylator chłodzący
30
40
33 50 Układ ABS;

Układ VSC.

34 10 Zapasowy bezpiecznik
35 20 Zapasowy bezpiecznik
36 30 Zapasowy bezpiecznik
37 20 Podgrzewana tylna szyba i ogrzewanie

lusterek zewnętrznych.

38 30 Układ ABS;

Układ VSC.

39 7,5 Przednie światła przeciwmgielne;

Tablica przyrządów;

Ekran wyświetlacza.

40 7,5 Światła do jazdy dziennej LED
41 Nieużywany
42 20 Elektryczny dach z tkaniny
43 Nieużywany
