Peugeot 807 (2007-2009) – skrzynka bezpieczników

Peugeot 807 (2007-2009) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008, 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 807 (2007-2009) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki tablicy rozdzielczej

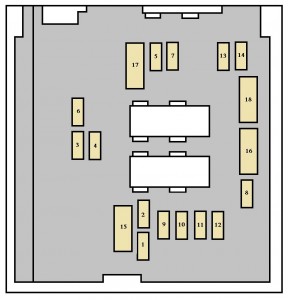

Peugeot 807 – bezpieczniki – tablica przyrządów
Nr Amp [A] Opis
1 15 Tylna wycieraczka
2 Nieużywany
3 5 Jednostka sterująca poduszką powietrzną
4 10 Czujnik kąta skrętu kierownicy;

Gniazdo diagnostyczne;

Czujnik ESP;

Klimatyzacja manualna;

Wyłącznik sprzęgła;

Wysokość wiązki reflektorów;

Pompa filtra cząstek stałych;

Lusterko wewnętrzne elektrochromatyczne.

5 30 Elektryczne lusterka;

Elektryczny silnik szyby.

6 30 Zasilanie przednich

szyb elektrycznych, rząd szyberdachu 1.

7 5 Oświetlenie przy otwartych drzwiach;

Oświetlenie schowka na rękawiczki;

Oświetlenie lusterka grzecznościowego.

8 20 Wyświetlacz wielofunkcyjny;

Syrena alarmowa;

Sprzęt audio;

Zmieniarka CD;

Audio/telefon;

Skrzynka bezpieczników przyczepy;

Jednostka sterująca dodatkiem oleju napędowego;

Jednostka sterująca wykrywaniem

zbyt niskiego ciśnienia w oponach;

Jednostka sterująca modułu drzwi przesuwnych.

9 30 Zapalniczka
10 15 Przełącznik kierownicyl

Skrzynka bezpieczników przyczepy.

11 15 Gniazdo diagnostyczne;

Stacyjka;

Automatyczna skrzynia biegów.

12 15 Moduł pamięci fotela kierowcy;

Elektryczny fotel pasażera;

Jednostka sterująca poduszką powietrzną;

Jednostka sterująca wspomaganiem parkowania;

Przyciski przesuwnych drzwi bocznych.

13 5 Skrzynka bezpieczników silnika;

Skrzynka bezpieczników przyczepy.

14 15 Czujnik deszczu;

Klimatyzacja automatyczna;

Tablica przyrządów;

Szyberdachy;

Lampki ostrzegawcze licznika kilometrów;

Sterowanie telematyczne.

15 30 Blokowanie zamków
16 Nieużywany
17 40 Ogrzewana tylna szyba

Bezpieczniki komory silnika

Peugeot 807 – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 * 50 Dmuchawy klimatyzacyjne
2 * 50 Układ hamulcowy (ABS / ESP)
3 * 30 Układ hamulcowy (ABS / ESP)
4 * 60 Zasilanie interfejsu

wbudowanych systemów.

5 * 70 Zasilanie interfejsu

wbudowanych systemów.

6 * 30 Dodatkowe ogrzewanie

(Diesel)

7 * 40 Nieużywany
8 * 50 Nieużywany
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.



Nr Amp [A] Opis
1 20 Sterownik silnika;

Układy zasilania paliwem i powietrzem;

Montaż wentylatora.

2 15 Klakson
3 10 Pompa spryskiwacza przedniego i tylnego
4 20 Pompa spryskiwacza reflektorów
5 15 System zasilania paliwem
6 10 Wspomaganie kierownicy;

Dodatkowy wyłącznik pedału hamulca;

Sterownik automatycznej skrzyni biegów.

7 10 Układ hamulcowy (ABS/ESP)
8 20 Sterowanie rozrusznikiem
9 10 Jednostka sterująca silnika
10 30 Systemy zasilania paliwem i powietrza;

Systemy kontroli emisji.

11 40 Klimatyzacja z przodu
12 30 Wycieraczki
13 40 Wbudowany interfejs systemowy
14 Nieużywany

Bezpieczniki komory baterii

Peugeot 807 – bezpieczniki – komora akumulatora
Nr Amp [A] Opis
1 * 40 Prawe elektryczne drzwi

boczne przesuwne.

2 * 40 Elektryczne boczne drzwi

przesuwne lewe.

3 * Nieużywany
4 * 40 Skrzynka bezpieczników przyczepy
31 5 Główny wyłącznik hamulca
32 25 Zapamiętywanie fotela kierowcy
33 25 Zapamiętywanie miejsca pasażera
34 20 Rząd szyberdachu 3
35 20 Rząd szyberdachu 2
36 10 Podgrzewany fotel pasażera
37 10 Podgrzewany fotel kierowcy
38 15 Reflektory świateł drogowych

(żarówka ksenonowa).

39 20 Gniazdo akcesoriów 12 V rząd 3
40 20 Gniazdo akcesoriów 12 V rząd 2
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.
