Peugeot 308 SW BL (2011-2012) – skrzynka bezpieczników
Peugeot 308 SW BL (2011-2012) – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 308 SW BL (2011-2012) to bezpiecznik 19 w skrzynce bezpiecznikowej

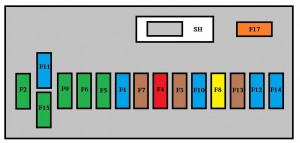

Bezpieczniki na desce rozdzielczej
Skrzynka bezpieczników znajduje się w lewym dolnym rogu deski rozdzielczej.
| Nr | Amp [A] | Opis |
| F1 | 15 | Tylna wycieraczka |
| F2 | 30 | Blokada zamków |
| F3 | 5 | Jednostka sterująca poduszkami
powietrznymi i napinaczami. |
| F4 | 10 | Pedał sprzęgła i dwufunkcyjne
przełączniki hamulca; Elektrochromatyczne lusterko wsteczne; Klimatyzacja; Czujnik kąta skrętu kierownicy; Automatyczna skrzynia biegów; Jednostka przełączająco-zabezpieczająca. |
| F5 | 30 | Elektrycznie sterowane szyby przednie;
Zasilanie składanych lusterek; Panoramiczna roleta szyberdachu. |
| F6 | 30 | Tylne szyby elektryczne uruchamiane
jednym dotknięciem; skrzynka bezpieczników przyczepy. |
| F7 | 5 | Przednie i tylne lampki sufitowe;
Lampki do czytania map; Tylne lampki do czytania; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka. |
| F8 | 20 | Sprzęt audio;
Audio/telefon; Zmieniarka CD; Ekran wielofunkcyjny; Wykrywanie niskiego ciśnienia w oponach. |
| F9 | 30 | Przednie gniazdo 12 V. |
| F10 | 15 | Sterowanie na kierownicy;
Syrena alarmowa; Jednostka sterująca alarmem. |
| F11 | 15 | Stacyjka niskoprądowa |
| F12 | 15 | Tablica przyrządów,
Lampki ostrzegawcze pasa bezpieczeństwa i przedniej poduszki powietrznej pasażera; Klimatyzacja, Moduł pamięci fotela kierowcy; Przełączniki tylnych siedzeń w 2. rzędzie; Moduł nauki jazdy. |
| F13 | 5 | Skrzynka bezpieczników silnika;
Poduszki powietrzne; Dźwignia elektronicznej zmiany biegów; Skrzynka bezpieczników przyczepy. |
| F14 | 15 | Ekran wielofunkcyjny;
Wzmacniacz; System Bluetooth; Czujnik deszczu/jasności; Jednostka sterująca czujnikami parkowania. |
| F15 | 30 | Ryglowanie i superzamek |
| F17 | 40 | Odmgławianie/rozmrażanie tylnej szyby
i lusterek bocznych. |
| SH | – | Bocznik PARC |
| Nr | Amp [A] | Opis |
| G36 | 30 | Podgrzewane siedzenia kierowcy i
pasażera. |
| G37 | 5 | Moduł pamięci pozycji jazdy;
Reostat oświetlenia. |
| G38 | 30 | Moduł pamięci fotela kierowcy |
| G39 | 30 | Zasilanie skrzynki bezpieczników
przyczepy. |
| G40 | – | Nieużywany |

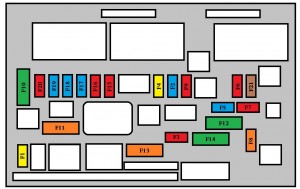

Bezpieczniki komory silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Nr | Amp [A] | Opis |
| F1 | 20 | Zasilanie sterownika silnika;
Pompa wtryskowa i elektrozawory EGR (2 litry HDI); Wtryskiwacze (2 litry HDI). |
| F2 | 15 | Róg |
| F3 | 10 | Wycieraczka do mycia przodu |
| F4 | 20 | Spryskiwacz reflektorów |
| F5 | 15 | Elektrozawory przedmuchu kanistra, turbiny i
regulacji ciśnienia turbiny (1,6 l THP 16 V); nagrzewnica oleju (1,6 l THP 16 V); nagrzewnica oleju napędowego (1,6 l HDI 16 V). |
| F6 | 10 | Czujnik prędkości pojazdu;
Jednostka sterująca ABS/ESP. |
| F7 | 10 | Sterownik wspomagania kierownicy;
Automatyczna skrzynia biegów; Czujnik poziomu płynu chłodzącego silnik. |
| F8 | 25 | Sterowanie rozrusznikiem |
| F9 | 10 | Gniazdo diagnostyczne;
reflektory kierunkowe; czujnik przepływu powietrza (Diesel); pompa filtra cząstek stałych (Diesel). |
| F10 | 30 | Siłowniki sterownika silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, podgrzewacze, pompa paliwa, termostat elektroniczny); (Diesel: elektrozawory, podgrzewacze). |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 30 | Wolna/szybka wycieraczka szyby przedniej |
| F13 | 40 | Zasilanie interfejsu wbudowanych systemów
(zapłon dodatni). |
| F14 | 30 | Pompa powietrza |
| F15 | 10 | Światło drogowe prawe |
| F 16 | 10 | Reflektor świateł drogowych z lewej strony |
| F17 | 15 | Reflektor mijania lewy |
| F18 | 15 | Światło mijania prawe |
| F19 | 15 | Nagrzewnica oleju (1,6 litra VTi 16V);
Elektrozawór odpowietrzający kanistra (1,6 litra VTi 16V); Czujniki tlenu (benzyna); Elektrozawory chłodzenia powietrzem (Diesel). |
| F20 | 10 | Elektroniczny termostat;
Zmienne elektrozawory rozrządu; Elektrozawór regulacji ciśnienia turbosprężarki (Diesel); Czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F21 | 5 | Zasilanie przekaźnika zespołu wentylatoral
Sterowanie przekaźnikiem Valvetronic (1,6 litra VTi 16 V)l Chłodzenie turbo (1,6 litra THP 16 V)l Czujnik przepływu powietrza (1,6 litra HDI). |

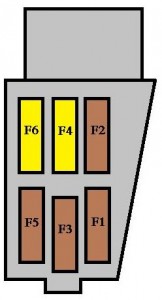

Tabela bezpieczników mini i midi nad akumulatorem
| Nr | Amp [A] | Opis |
| F1 | – | Nieużywany |
| F2 | 5 | Dwufunkcyjny przełącznik hamulca |
| F3 | 5 | Jednostka ładowania akumulatora |
| F4 | 25 | Elektrozawory ABS/ESP |
| F5 | – | Nieużywany |
| F6 | 15 | Skrzynia biegów
(elektroniczna kontrola biegów lub automatyczna). |
