Peugeot 308 SW BL (2008) – skrzynka bezpieczników

11/12/2020

Spis treści

Peugeot 308 SW BL (2008) – schemat skrzynki bezpieczników

Rok produkcji: 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 308 SW BL (2008) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki konsoli

Skrzynka bezpieczników jest umieszczona w dolnej części deski rozdzielczej (po lewej stronie).

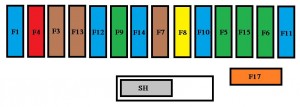

Peugeot 308 SW BL – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
F36 30 Nieużywany
F37 5 Skrzynka bezpieczników przyczepy
F38 30 Moduł pamięci fotela kierowcy
F39 Zasilanie skrzynki bezpiecznikowej

przyczepy.

F40 30 Wzmacniacz Hi-Fil

Moduł pamięci fotela pasażera.



Nr Amp [A] Opis
F1 15 Tylna wycieraczka
F2 Nieużywany
F3 5 Jednostka sterująca poduszkami

powietrznymi i napinaczami

F4 10 Pedał sprzęgła i dwufunkcyjne

przełączniki hamulca;

Elektrochromatyczne lusterko

wewnętrzne;

Klimatyzacja;

Czujnik kąta skrętu kierownicy;

Automatyczna skrzynia biegów;

Jednostka przełączająco-zabezpieczająca.

F5 30 Elektryczne podnoszenie szyb przednich;

Zasilanie składanych lusterek.

F6 30 Tylne szyby elektryczne uruchamiane

jednym przyciskiem;

Zewnętrzne sterowanie otwieraniem drzwi.

F7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania mapy;

Lampki do czytania z tyłu;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka.

F8 20 Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Wyświetlacz wielofunkcyjny;

Wykrywanie niskiego ciśnienia w oponach.

F9 30 Przednie gniazdo 12 V;

Zapalniczka.

F10 15 Sterowanie na kierownicy;

Syrena alarmowa;

Jednostka sterująca alarmem.

F11 15 Stacyjka niskoprądowa
F12 15 Tablica przyrządów;

Lampki ostrzegawcze pasa bezpieczeństwa i

poduszki powietrznej pasażera;

Klimatyzacja;

Moduł pamięci fotela kierowcy;

Przełączniki tylnych siedzeń w 2. rzędzie;

Moduł nauki jazdy.

F13 5 Skrzynka bezpieczników silnika;

Poduszki powietrzne;

Pilotowana ręczna dźwignia zmiany biegów.

F14 15 Wyświetlacz wielofunkcyjny;

Wzmacniacz;

Zestaw głośnomówiący;

Czujnik deszczu/jasności;

Jednostka sterująca wspomaganiem

parkowania;

Skrzynka bezpieczników przyczepy;

System ostrzegania o zjechaniu z pasa ruchu.

F15 30 Ryglowanie i superzamek
F17 40 Odmrażanie tylnej szyby i

lusterek zewnętrznych.

SH Bocznik PARC

Bezpieczniki komory silnika

Skrzynka bezpieczników jest umieszczona w komorze silnika obok akumulatora (po lewej stronie).

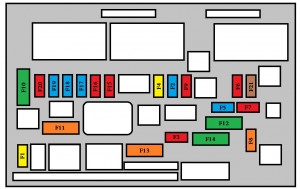

Peugeot 308 SW BL – bezpieczniki – komora silnika
Nr Amp [A] Opis
F1 20 Zasilanie sterownika silnika;

Pompa wtryskowa i elektrozawory

EGR (2 l HDI 16V);

Wtryskiwacze (2 l HDI 16V).

F2 15 Klakson
F3 10 Wycieraczka
F4 20 Spryskiwacz reflektorów
F5 15 Opróżnij kanister;

Zawory elektromagnetyczne do

rozładowania turbiny i

regulacji ciśnienia turbo (1,6 l THP 16 V);

Podgrzewacz pary oleju (1,6 l THP 16 V).

F6 10 Czujnik prędkości pojazdu;

jednostka sterująca ABS/ESP.

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Czujnik poziomu płynu chłodzącego silnik.

F8 25 Sterowanie rozrusznikiem
F9 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Czujnik przepływu powietrza (Diesel);

Pompa filtra cząstek stałych (Diesel).

F10 30 Siłowniki sterownika silnika

(benzyna:

cewki zapłonowe, elektrozawory,

sondy lambda, wtryskiwacze,

podgrzewacze, pompa paliwa,

sterowany termostat);

(Diesel:

elektrozawory, podgrzewacze)

F11 40 Dmuchawa klimatyzacji
F12 30 Wolna/szybka wycieraczka szyby przedniej
F13 40 Zasilanie interfejsu wbudowanych systemów

(zapłon dodatni).

F14 14 Pompa powietrza
F15 10 Światło drogowe prawe
F 16 10 Reflektor świateł drogowych z lewej strony
F17 15 Reflektor mijania lewy
F18 15 Światło mijania prawe
F19 15 Nagrzewnica oleju (1,6 l VTi 16V);

Zawór elektromagnetyczny opróżniania

kanistra (1,6 l VTi 16V);

Czujniki tlenu (benzyna);

Elektrozawory chłodzenia powietrza (Diesel).

F20 10 Sterowany termostat;

Zawory elektromagnetyczne z regulacją rozrządu;

Zawór elektromagnetyczny regulacji

ciśnienia turbosprężarki (Diesel);

Czujnik poziomu płynu chłodzącego silnik (Diesel).

F21 5 Zasilanie przekaźnika zespołu wentylatora;

Sterowanie przekaźnikiem

Valvetronic (1,6 l VTi 16 V);

Chłodzenie turbo (1,6 l THP 16 V);

Czujnik przepływu powietrza (1,6 l HDI 16 V).

Tabela bezpieczników mini i midi nad akumulatorem

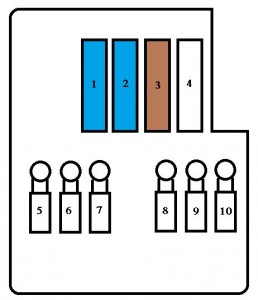

Pegeot 308 SW BL – bezpieczniki – nad akumulatorem
Nr Amp [A] Opis
1 15 Skrzynia biegów

(pilotowana manualna lub automatyczna).

2 15 Gniazdo diagnostyczne;

Światła dzienne.

3 5 Dwufunkcyjny wyłącznik hamulca
4 Nieużywany
5 * 80 Zespół elektropompy wspomagania kierownicy
6 * 70 Jednostka grzewcza (Diesel)
7 * 100 Jednostka przełączająca i zabezpieczająca
8 Nieużywany
9 * 30 Zespół elektropompy ręcznej

skrzyni biegów z pilotem.

10 * 30 Silnik elektryczny Valvetronic

(1,6 l THP 16V).

Tabela bezpieczników maks

Nr Amp [A] Opis
MF1* 50 Montaż wentylatora
MF2* 50 Skrzynka bezpieczników w

przedziale pasażerskim.

MF3* 80 Wbudowany interfejs systemowy
MF4* Nieużywany
MF5* 50 Jednostka sterująca ABS/ESP
MF6* 30 Jednostka sterująca ABS/ESP
MF7* 80 Wbudowany interfejs systemowy
MF8* Nieużywany

* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych.
