Peugeot 308 SW BL (2009) – skrzynka bezpieczników

11/12/2020

Spis treści

Peugeot 308 SW BL (2009) – schemat skrzynki bezpieczników

Rok produkcji: 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 308 SW BL (2009) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki na desce rozdzielczej

Skrzynka bezpieczników znajduje się w lewym dolnym rogu deski rozdzielczej.

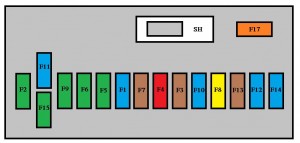

Peugeot 308 SW BL – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
F1 15 Tylna wycieraczka
F2 30 Blokada zamków
F3 5 Jednostka sterująca poduszkami

powietrznymi i napinaczami

F4 10 Pedał sprzęgła i dwufunkcyjne

przełączniki hamulca;

Elektrochromatyczne lusterko wsteczne;

Klimatyzacja;

Czujnik kąta skrętu kierownicy;

Automatyczna skrzynia biegów;

Jednostka przełączająco-zabezpieczająca.

F5 30 Elektrycznie sterowane szyby przednie;

Zasilanie składanych lusterek;

Panoramiczna roleta szyberdachu.

F6 30 Tylne szyby elektryczne uruchamiane

jednym dotknięciem;

Skrzynka bezpieczników przyczepy.

F7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania map;

Tylne lampki do czytania;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka.

F8 20 Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Ekran wielofunkcyjny;

Wykrywanie niskiego ciśnienia w oponach.

F9 30 Przednie gniazdo 12 V.
F10 15 Sterowanie na kierownicy;

Syrena alarmowa;

Jednostka sterująca alarmem.

F11 15 Stacyjka niskoprądowa
F12 15 Tablica przyrządów;

Lampki ostrzegawcze pasa bezpieczeństwa i

przedniej poduszki powietrznej pasażera;

Klimatyzacja;

Moduł pamięci fotela kierowcy;

Przełączniki tylnych siedzeń w 2. rzędzie;

Moduł nauki jazdy.

F13 5 Skrzynka bezpieczników silnika;

Poduszki powietrzne;

Dźwignia elektronicznej zmiany biegów;

Skrzynka bezpieczników przyczepy.

F14 15 Ekran wielofunkcyjny;

Wzmacniacz;

System Bluetooth;

Czujnik deszczu/jasności;

Jednostka sterująca czujnikami parkowania.

F15 30 Ryglowanie i superzamek
F17 40 Odmgławianie/rozmrażanie tylnej

szyby i lusterek bocznych.

SH Bocznik PARC
Peugeot 308 SW BL – bezpieczniki – deska rozdzielcza
Nr Amp [A] Opis
G36 30 Podgrzewane siedzenia kierowcy i

pasażera.

G37 5 Moduł pamięci pozycji jazdy;

Reostat oświetlenia.

G38 30 Moduł pamięci fotela kierowcy
G39 30 Zasilanie skrzynki bezpieczników

przyczepy.

G40 Nieużywany

Bezpieczniki komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).

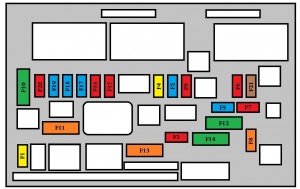

Peugeot 308 – bezpieczniki – komora silnika
Nr Amp [A] Opis
F1 20 Zasilanie sterownika silnika;

pompa wtryskowa i elektrozawory EGR

(2 litry HDI);

Wtryskiwacze

(2 litry HDI).

F2 15 Klakson
F3 10 Wycieraczka do mycia przodu
F4 20 Spryskiwacz reflektorów
F5 15 Elektrozawory przedmuchu kanistra,

turbiny i regulacji ciśnienia turbiny

(1,6 l THP 16 V),

Nagrzewnica oleju

(1,6 l THP 16 V),

Nagrzewnica oleju napędowego

(1,6 l HDI 16 V).

F6 10 Czujnik prędkości pojazdu;

Jednostka sterująca ABS/ESP

F7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Czujnik poziomu płynu chłodzącego silnik.

F8 25 Sterowanie rozrusznikiem
F9 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Czujnik przepływu powietrza (Diesel);

Pompa filtra cząstek stałych (Diesel).

F10 30 Siłowniki sterownika silnika

(benzyna:

cewki zapłonowe, elektrozawory,

sondy lambda, wtryskiwacze,

podgrzewacze, pompa paliwa,

termostat elektroniczny);

(Diesel:

elektrozawory, podgrzewacze)

F11 40 Dmuchawa klimatyzacji
F12 30 Wolna/szybka wycieraczka szyby przedniej
F13 40 Zasilanie interfejsu wbudowanych systemów

(zapłon dodatni).

F14 30 Pompa powietrza
F15 10 Światło drogowe prawe
F 16 10 Reflektor świateł drogowych z lewej strony
F17 15 Reflektor mijania lewy
F18 15 Światło mijania prawe
F19 15 Nagrzewnica oleju (1,6 litra VTi 16V);

Elektrozawór odpowietrzający kanistra

(1,6 litra VTi 16V);

Czujniki tlenu (benzyna);

Elektrozawory chłodzenia powietrzem (Diesel).

F20 10 Elektroniczny termostat;

Zmienne elektrozawory rozrządu;

Elektrozawór regulacji ciśnienia turbosprężarki

(Diesel);

Czujnik poziomu płynu chłodzącego silnik

(Diesel).

F21 5 Zasilanie przekaźnika zespołu wentylatora;

Sterowanie przekaźnikiem Valvetronic

(1,6 litra VTi 16 V);

Chłodzenie turbo

(1,6 litra THP 16 V);

Czujnik przepływu powietrza

(1,6 litra HDI).

Tabela bezpieczników mini i midi nad akumulatorem

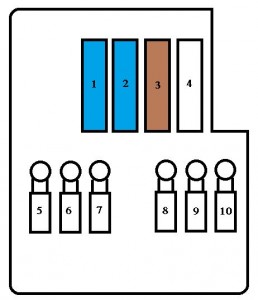

Pegeot 308 SW BL – bezpieczniki – nad akumulatorem
Nr Amp [A] Opis
F1 15 Skrzynia biegów

(elektroniczna kontrola biegów

lub automatyczna).

F2 15 Gniazdo diagnostyczne;

Światła do jazdy dziennej.

F3 5 Dwufunkcyjny wyłącznik hamulca
F4 Nieużywany
F5 * 80 Zespół elektropompy

wspomagania kierownicy.

F6 * 70 Jednostka grzewcza (Diesel)
F7 * 100 Jednostka przełączająca i zabezpieczająca
F8 * Nieużywany
F9 * 30 Zespół elektropompy elektronicznej

skrzyni biegów.

F10 * 30 Silnik elektryczny Valvetronic

(1,6 l THP 16V).

* Bezpieczniki midi i maxi-bezpieczniki

zapewniają dodatkową

ochronę instalacji elektrycznych.

Tabela bezpieczników maks

Nr Amp [A] Opis
MF1* 50 Montaż wentylatora
MF2* 50 Skrzynka bezpieczników w

przedziale pasażerskim.

MF3* 80 Wbudowany interfejs systemowy
MF4* Nieużywany
MF5* 50 Jednostka sterująca ABS/ESP
MF6* 30 Jednostka sterująca ABS/ESP
MF7* 80 Wbudowany interfejs systemowy
MF8* Nieużywany
* Bezpieczniki midi i maxi-bezpieczniki

zapewniają dodatkową

ochronę instalacji elektrycznych..
