Peugeot 308 (2013-2015) – skrzynka bezpieczników

Peugeot 308 (2013-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 308 (2013-2015) to bezpiecznik F13 i F16 w skrzynce bezpiecznikowej na desce rozdzielczej.

Bezpieczniki na desce rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej desce rozdzielczej (po lewej stronie).

Wersja 1 (PEŁNY)

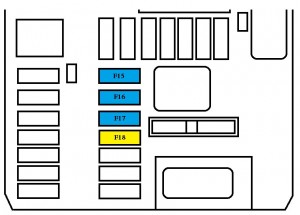

Peugeot 308 – bezpieczniki – deska rozdzielcza wersja 1
Nr Amp [A] Opis
F15 15 Gniazdo akcesoriów 12 V.
F16 15 Zapalniczka
F17 15 System nagłośnieniowy
F18 20 System audio (akumulator +)

Wersja 2 (ECO)

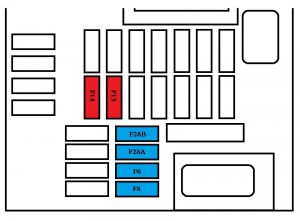

Peugeot 308 – bezpieczniki – deska rozdzielcza wersja 2
Nr Amp [A] Opis
F6

A/B

15 System nagłośnieniowy
F13 10 Zapalniczka
F14 10 Gniazdo akcesoriów 12 V.
F28

A/B

15 System audio (akumulator +)

Bezpieczniki komory silnika

Skrzynka bezpieczników jest umieszczona w komorze silnika w pobliżu akumulatora.

Wersja 1 (PEŁNA)

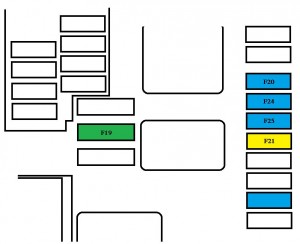

Peugeot 308 – bezpieczniki – komora silnika
Nr Amp [A] Opis
F19 30 Silnik wycieraczki przedniej
F20 15 Pompy spryskiwacza szyby

przedniej i tylnej.

F21 20 Spryskiwacz reflektorów
F22 15 Klakson
F23 15 Prawe światło drogowe
F24 15 Światło drogowe lewe

Wersja 2 (ECO)

Nr Amp [A] Opis
F16 15 Przednie światła przeciwmgielne
F18 10 Prawe światło drogowe
F19 10 Światło drogowe lewe
F25 40 Przekaźnik spryskiwaczy reflektorów

(wyposażenie nieoryginalne).

F29 30 Silnik wycieraczki przedniej
F30 80 Wtyczki nagrzewnicy wstępnej (Diesel);

Dodatkowe programowalne ogrzewanie

(wyposażenie nieoryginalne),

Pompa spryskiwacza reflektorów.
