Peugeot 308 CC (2013-2016) – skrzynka bezpieczników
Peugeot 308 CC (2013-2016) – schemat skrzynki bezpieczników
Rok produkcji: 2013, 2014, 2015, 2016.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 308 CC (2013-2016) to bezpiecznik F9 w skrzynce bezpiecznikowej na desce rozdzielczej.

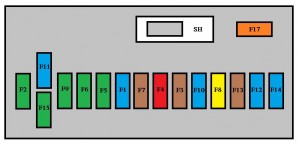

Bezpieczniki na desce rozdzielczej
Skrzynka bezpieczników znajduje się w lewym dolnym rogu deski rozdzielczej.
| Nr | Amp [A] | Opis |
| F1 | – | Nieużywany |
| F2 | 30 | Blokująca i zakleszczana ziemia |
| F3 | 5 | Jednostka sterująca poduszkami
powietrznymi i napinaczami. |
| F4 | 10 | Pedał sprzęgła i dwufunkcyjne
przełączniki hamulca; Elektrochromatyczne lusterko wsteczne; Klimatyzacja; Czujnik kąta skrętu kierownicy; Automatyczna skrzynia biegów; Przełącznik i zabezpieczenie. |
| F5 | 30 | Elektryczne podnoszenie szyb przednich,
zasilanie składanych lusterek |
| F6 | 30 | Tylne szyby elektryczne uruchamiane
jednym przyciskiem; Zewnętrzne elementy sterujące otwieraniem drzwi. |
| F7 | 5 | Przednie i tylne lampki sufitowe;
Lampki do czytania map; Oświetlenie osłony przeciwsłonecznej; Oświetlenie schowka. |
| F8 | 20 | Sprzęt audio;
Audio/telefon; Ekran wielofunkcyjny; Wykrywanie niskiego ciśnienia w oponach; Wewnętrzne schowki. |
| F9 | 30 | Przednie gniazdo 12 V;
Zapalniczka. |
| F10 | 15 | Sterowanie na kierownicy;
Syrena alarmowa; Jednostka sterująca alarmem. |
| F11 | 15 | Stacyjka niskoprądowa |
| F12 | 15 | Tablica przyrządów;
Wyświetlacze pasów bezpieczeństwa i lampek ostrzegawczych przedniej poduszki powietrznej pasażera; Klimatyzacja; Moduł pamięci fotela kierowcy; Składany moduł dachowy. |
| F13 | 5 | Skrzynka bezpieczników silnika;
Poduszki powietrzne. |
| F14 | 15 | Ekran wielofunkcyjny;
wzmacniacz; zestaw głośnomówiący; czujnik deszczu/nasłonecznienia; jednostka sterująca czujników parkowania; jednostka pamięci fotela pasażera. |
| F15 | 30 | Ryglowanie i superzamek |
| F17 | 40 | Odmgławianie/rozmrażanie tylnej
szyby i lusterek bocznych. |
| SH | – | Bocznik PARC |
| Nr | Amp [A] | Opis |
| G36 | 30 | Podgrzewane siedzenia kierowcy i pasażera |
| G37 | 5 | Skrzynka bezpieczników przyczepy |
| G38 | 30 | Moduł pamięci fotela kierowcy |
| G39 | – | Nieużywany |
| G40 | 30 | Wzmacniacz Hi-Fi;
Moduł pamięci fotela pasażera. |

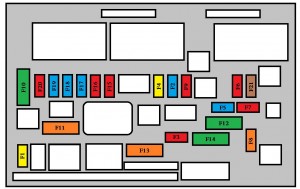

Bezpieczniki komory silnika
Skrzynka bezpieczników znajduje się w komorze silnika w pobliżu akumulatora (po lewej stronie).
| Nr | Amp [A] | Opis |
| F1 | 20 | Zasilanie sterownika silnika;
Pompa wtryskowa i elektrozawory EGR (2 litry HDI); Wtryskiwacze (2 litry HDI). |
| F2 | 15 | Klakson |
| F3 | 10 | Ściereczka do mycia z przodu |
| F4 | 20 | Spryskiwacz reflektorów |
| F5 | 15 | Opróżnij kanister;
Elektrozawory wylotowe turbiny i regulacji ciśnienia turbo (1,6 l THP 16 V); Podgrzewacz pary oleju (1,6 l THP 16 V); Podgrzewacz oleju napędowego (1,6 l HDI). |
| F6 | 10 | Czujnik prędkości pojazdu;
Jednostka sterująca ABS/ESP. |
| F7 | 10 | Sterownik wspomagania kierownicy;
Automatyczna skrzynia biegów; Czujnik poziomu płynu chłodzącego silnik. |
| F8 | 25 | Sterowanie rozrusznikiem |
| F9 | 10 | Gniazdo diagnostyczne;
Reflektory kierunkowe; Czujnik przepływu powietrza (Diesel); Pompa filtra cząstek stałych (Diesel); Sterowanie lusterkami bocznymi. |
| F10 | 30 | Siłowniki sterownika silnika
(benzyna: cewki zapłonowe, elektrozawory, sondy lambda, wtryskiwacze, podgrzewacze, pompa paliwa, termostat elektroniczny); (Diesel: elektrozawory, podgrzewacze). |
| F11 | 40 | Dmuchawa klimatyzacji |
| F12 | 30 | Wolna/szybka wycieraczka szyby przedniej |
| F13 | 40 | Zasilanie interfejsu wbudowanych systemów
(zapłon dodatni). |
| F14 | – | Nieużywany |
| F15 | 10 | Światło drogowe prawe |
| F 16 | 10 | Światło drogowe lewe |
| F17 | 15 | Reflektor mijania lewy |
| F18 | 15 | Światło mijania prawe |
| F19 | 15 | Nagrzewnica oleju (1,6 litra VTi 16V);
Elektrozawór odpowietrzający kanistra (1,6 litra VTi 16V); Czujniki tlenu (benzyna); Elektrozawory chłodzenia powietrzem (Diesel). |
| F20 | 10 | Elektroniczny termostat;
Zmienne elektrozawory rozrządu; Elektrozawór regulacji ciśnienia turbosprężarki (Diesel); Czujnik poziomu płynu chłodzącego silnik (Diesel). |
| F21 | 5 | Zasilanie przekaźnika zespołu wentylatora;
Sterowanie przekaźnikiem Valvetronic (1,6 litra VTi 16 V); Chłodzenie turbo (1,6 litra THP 16 V); Czujnik przepływu powietrza (1,6 litra HDI). |

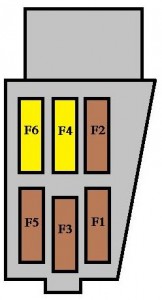

Tabela bezpieczników mini i midi nad akumulatorem
| Nr | Amp [A] | Opis |
| F1 | – | Nieużywany |
| F2 | 5 | Dwufunkcyjny wyłącznik hamulca |
| F3 | 5 | Jednostka ładowania akumulatora |
| F4 | 25 | Elektrozawory ABS/ESP |
| F5 | – | Nieużywany |
| F6 | 15 | Automatyczna skrzynia biegów |
