Peugeot 308 (2007-2012) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012.

Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 308 (2007-2012) to bezpiecznik 9 w skrzynce bezpiecznikowej na desce rozdzielczej.

Skrzynka bezpieczników w desce rozdzielczej

Skrzynka bezpieczników jest umieszczona w dolnej części deski rozdzielczej (po lewej stronie).

Peugeot 308 – bezpieczniki – deska rozdzielcza
Nr Ampery [A] Opis
G36 Nieużywany
G37 5 Skrzynka bezpieczników przyczepy
G38 30 Moduł pamięci fotela kierowcy
G39 30 Zasilanie skrzynki bezpiecznikowej przyczepy
G40 30 Wzmacniacz Hi-Fi



Nr Ampery [A] Opis
1 15 Tylna wycieraczka
2 Nieużywany
3 5 Jednostka sterująca poduszkami powietrznymi i napinaczami pasów
4 10 Pedał sprzęgła i dwufunkcyjne przełączniki hamulca;

Elektrochromatyczne lusterko wewnętrzne;

Klimatyzacja;

Czujnik kąta skrętu kierownicy;

Automatyczna skrzynia biegów;

Jednostka przełączająco-zabezpieczająca.

5 30 Elektryczne szyby przednie;

Zasilanie składanych lusterek, szklana;

Panoramiczna roleta dachowa.

6 30 Tylne szyby elektryczne uruchamiane jednym przyciskiem
7 5 Przednie i tylne lampki sufitowe;

Lampki do czytania map;

Lampki do czytania z tyłu;

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka podręcznego.

8 20 Sprzęt audio;

Audio/telefon;

Zmieniarka CD;

Wyświetlacz wielofunkcyjny;

Wykrywanie niskiego ciśnienia w oponach.

9 30 Przednie gniazdo 12 V;

Zapalniczka.

10 15 Sterowanie na kierownicy;

Syrena alarmowa;

Jednostka sterująca alarmem.

11 15 Stacyjka niskoprądowa
12 15 Tablica przyrządów;

Lampki pasów bezpieczeństwa i przednich poduszek powietrznych pasażera;

Klimatyzacja;

Moduł pamięci fotela kierowcy;

Moduł nauki jazdy.

13 5 Skrzynka bezpieczników silnika;

Poduszki powietrzne;

Pilotowana ręczna dźwignia zmiany biegów.

14 15 Wyświetlacz wielofunkcyjny;

Wzmacniacz;

Zestaw głośnomówiący;

Czujnik deszczu/jasności;

Jednostka sterująca

wspomaganiem parkowania;

Skrzynka bezpieczników przyczepy;

System ostrzegania o zjechaniu z pasa ruchu.

15 30 Ryglowanie i superzamek
17 40 Odmrażanie tylnej szyby i lusterek zewnętrznych.
SH Bocznik PARC

Bezpieczniki komory silnika

Skrzynka bezpieczników jest umieszczona w komorze silnika w pobliżu akumulatora (po lewej stronie).

Peugeot 308 – bezpieczniki – komora silnika
Nr Ampery [A] Opis
1 20 Zasilanie sterownika silnika;

Pompa wtryskowa i elektrozawory EGR

(2 l HDI 16V);

Wtryskiwacze

(2 l HDI 16V).

2 15 Klakson
3 10 Spryskiwacz szyby przedniej/tylnej
4 20 Spryskiwacz reflektorów
5 15 Pompa paliwa (benzyna);

Opróżnianie kanistra;

Elektrozawory wylotu turbiny i

regulacji ciśnienia turbiny (1,6 l THP 16 V);

Nagrzewnica oleju (1,6 l THP 16 V);

Podgrzewacz oleju napędowego (1,6 l HDI 16 V).

6 10 Czujnik prędkości pojazdu;

Jednostka sterująca ABS/ESP.

7 10 Sterownik wspomagania kierownicy;

Automatyczna skrzynia biegów;

Czujnik poziomu płynu chłodzącego silnik.

8 25 Sterowanie rozrusznikiem
9 10 Gniazdo diagnostyczne;

Reflektory kierunkowe;

Czujnik przepływu powietrza (Diesel);

Pompa filtra cząstek stałych (Diesel).

10 30 Siłowniki sterownika silnika

(benzyna:

cewki zapłonowe, elektrozawory,

sondy lambda, wtryskiwacze,

podgrzewacze, pompa paliwa,

sterowany termostat);

(Diesel:

elektrozawory, podgrzewacze)

11 40 Dmuchawa klimatyzacji
12 30 Wolna/szybka wycieraczka szyby przedniej
13 40 Zasilanie interfejsu wbudowanych systemów

(zapłon dodatni).

14 30 Pompa powietrza
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Reflektor mijania lewy
18 15 Światło mijania prawe
19 15 Nagrzewnica oleju

(1,4 l 16 V i 1,6 l VTi 16 V);

Zawór elektromagnetyczny opróżniania kanistra

(1,4 l 16 V i 1,6 l VTi 16 V);

Czujniki tlenu (benzyna);

Elektrozawory chłodzenia powietrzem (Diesel).

20 10 Sterowany termostat;

Zawory elektromagnetyczne z regulacją rozrządu;

Zawór elektromagnetyczny regulacji ciśnienia turbosprężarki (Diesel);

Czujnik poziomu płynu chłodzącego silnik (Diesel).

21 5 Zasilanie przekaźnika zespołu wentylatora;

Sterowanie przekaźnikiem Valvetronic (1,4 l 16 V i 1,6 l VTi 16 V);

Chłodzenie Turbo (1,6 l THP 16 V);

Czujnik przepływu powietrza (1,6 l HDI 16 V).

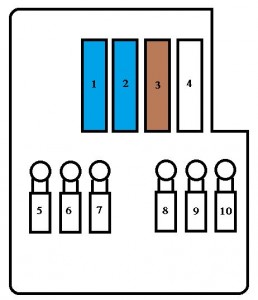

Tabela bezpieczników mini i midi nad akumulatorem

Pegeot 308 – bezpieczniki – nad akumulatorem
Nr Ampery [A] Opis
1 15 Skrzynia biegów

(pilotowana manualna lub automatyczna).

2 15 Gniazdo diagnostyczne;

Światła dzienne.

3 5 Dwufunkcyjny wyłącznik hamulca
4 Nieużywany
5 * 80 Zespół elektropompy wspomagania

kierownicy.

6 * 70 Jednostka grzewcza (Diesel)
7 * 100 Jednostka przełączająca i

zabezpieczająca.

8 Nieużywany
9 * 30 Zespół elektropompy ręcznej

skrzyni biegów z pilotem.

10 * 30 Silnik elektryczny Valvetronic

(1,6 l THP 16V).

* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.

Tabela bezpieczników maks

Nr Ampery [A] Opis
MF1* 50 Montaż wentylatora
MF2* 50 Skrzynka bezpieczników w

przedziale pasażerskim.

MF3* 80 Wbudowany interfejs systemowy
MF4* Nieużywany
MF5* 50 Jednostka sterująca ABS/ESP
MF6* 30 Jednostka sterująca ABS/ESP
MF7* 80 Wbudowany interfejs systemowy
MF8* Nieużywany
* Bezpieczniki maxi zapewniają dodatkową

ochronę instalacji elektrycznych.
