Peugeot 307 SW (2002) – skrzynka bezpieczników

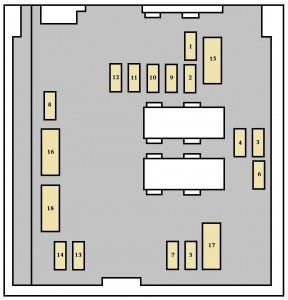

Peugeot 307 SW (2002) – schemat skrzynki bezpieczników
Rok produkcji: 2002.
Bezpiecznik zapalniczki (gniazdo zasilania) w Peugeocie 307 SW (2002) to bezpiecznik 7 w skrzynce bezpiecznikowej.
Bezpiecznik deski rozdzielczej
| Nr | Amp [A] | Opis |
| 1 | 10 | Tylne światło przeciwmgielne |
| 2 | 15 | Wycieraczka tylnej szyby |
| 4 | 15 | Szyba przednia elektryczna |
| 5 | 15 | Lewe światło stopu z przyczepą |
| 7 | 20 | Tylne oświetlenie sufitowe;
Przednie oświetlenie sufitowe; Zapalniczka; Przednie gniazdo 12 V; Oświetlenie schowka podręcznego; Żaluzja szyberdachu. |
| 9 | 30 | Okna sterowane elektrycznie;
Okna otwierane za pomocą prasy (niekompatybilne z oknami otwieranymi bez prasy); Żaluzja szyberdachu. |
| 10 | 15 | Gniazdo diagnostyczne;
Tylne gniazdo 12 V. |
| 11 | 15 | Sprzęt audio;
Wyświetlacz wielofunkcyjny; Elementy sterujące na kierownicy; Automatyczna skrzynia biegów. |
| 12 | 10 | Światła pozycyjne przednie i tylne prawe;
Oświetlenie tablicy rejestracyjnej i przyczepy; Oświetlenie wyłączników centralnego zamka/ alarmu/ ESP/świateł awaryjnych; Oświetlenie klimatyzacji/popielniczki; Oświetlenie przełączników automatycznej skrzyni biegów; Zapalniczka; Korektor świateł przednich. |
| 14 | 30 | Sterowanie zamykaniem drzwi;
Sterowanie z blokadą; |
| 15 | 30 | Tylne szyby |
| 16 | 5 | Skrzynka bezpieczników silnika;
Alarm; Filtr cząstek stałych; Elementy sterujące na kierownicy; Poduszki powietrzne. |
| 17 | 10 | Tylne prawe światło stop;
Dodatkowe światło stop. |
| 18 | 10 | Gniazdo diagnostyczne;
Elementy sterujące na kierownicy; Pedał hamulca (stop) i wyłączniki sprzęgła; Przełącznik poziomu płynu chłodzącego; Drugi przełącznik hamulca. |
| 19 | 30 | Bocznik PARC |
| 22 | 10 | Światła pozycyjne przednie i tylne lewe;
Oświetlenie tablicy rejestracyjnej i przyczepy. |
| 23 | 15 | Syrena alarmowa;
Wewnętrzna jednostka sterująca alarmem. |
| 24 | 15 | Tablica przyrządów;
Sprzęt audio; Wyświetlacz wielofunkcyjny; Klimatyzacja; Asystent parkowania tyłem. |
| 26 | 30 | Ogrzewana tylna szyba |
Bezpieczniki komory silnika
| Nr | Amp [A] | Opis |
| 1 * | 30 | Jednostka wentylatora |
| 2 * | 30 | Silnik pompy ESP/ABS |
| 3 * | 30 | Zawory elektromagnetyczne ESP/ABS |
| 4 * | 60 | Zasilanie interfejsu
wbudowanych systemów. |
| 5 * | 60 | Zasilanie interfejsu
wbudowanych systemów. |
| 6 * | 20 | Jednostka policji |
| 40 | ||
| 7 * | 30 | Stacyjka, moc |
| 8 * | 70 | Zespół elektropompy
wspomagania kierownicy. |
| Nr | Ampery [A] | Opis |
| 1 | 10 | Przełącznik świateł cofania automatycznej skrzyni biegów;
Sterowanie przekaźnikiem blokady rozruchu automatycznej skrzyni biegów; Przełącznik świateł cofania ręcznej skrzyni biegów; Czujnik prędkości pojazdu; Czujnik obecności wody w oleju napędowym. |
| 2 | 15 | Elektrozawór kanistra;
Pompa paliwa. |
| 3 | 10 | Sterownik wspomagania kierownicy;
Sterownik ABS lub ESP. |
| 4 | 10 | Sterownik wtrysku;
Sterowanie przekaźnikiem zespołu wentylatora; Sterowanie dodatkowym przekaźnikiem ogrzewania; Sterownik automatycznej skrzyni biegów; Sekwencyjne sterowanie automatyczną skrzynią biegów; Przekaźnik blokady automatycznej skrzyni biegów. |
| 5 | 15 | Jednostka sterująca filtrem cząstek stałych |
| 6 | 15 | Przednie światła przeciwmgielne |
| 7 | 20 | Nieużywany |
| 8 | 20 | Sterowanie przekaźnikiem zespołu wentylatora;
Zasilanie sterownika silnika; Pompa wtryskowa (Diesel). |
| 9 | 15 | Światła mijania lewe |
| 10 | 15 | Prawe światła mijania |
| 11 | 10 | Prawe światło drogowe |
| 12 | 10 | Lewa belka główna |
| 13 | 15 | Klakson |
| 14 | 10 | Pompa spryskiwacza przednich i tylnych reflektorów |
| 15 | 30 | Czujniki tlenu;
Elektrozawór recyrkulacji spalin; Cewka zapłonowa; Regulator wysokiego ciśnienia oleju napędowego; Zasilanie wtryskiwaczy (benzyna); Moduł podgrzewania; Czujnik przepływu powietrza (Diesel); Sterownik silnika (Diesel); Pompa wtryskowa (Diesel); Nagrzewnica Diesel. |
| 16 | 40 | Pompa powietrza silnika benzynowego
z automatyczną skrzynią biegów. |
| 17 | 30 | Wycieraczka przednia o niskiej/wysokiej prędkości |
| 18 | 40 | Dmuchawa klimatyzacji |
