Nissan Quest (1998-2002) – skrzynka bezpieczników
Nissan Quest (1998-2002) – schemat skrzynki bezpieczników
Rok produkcji: 1998, 1999, 2000, 2001.
Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Quest (1998-2002) to bezpiecznik 6 w skrzynce bezpiecznikowej w przedziale pasażerskim.

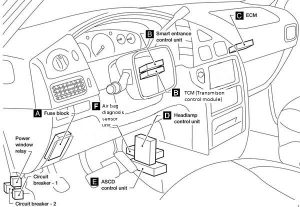

Przedział pasażerski

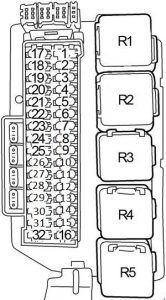

Skrzynka bezpieczników przedziału pasażerskiego
| Nr | Amp [A] | Opis |
| 1 | 7,5 | Przednie podgrzewane siedzenia |
| 2 | 10 | Moduł sterujący skrzyni biegów (TCM);
Silnik tylnej wycieraczki; Moduł EATC. |
| 3 | 10 | Moduł czujnika diagnostyki poduszki powietrznej |
| 4 | 10 | Zawór IACV-AAC;
Zawór obejściowy zaworu odcinającego podciśnienie; Moduł sterujący silnika (ECM); Złącze łącza danych; Zawór elektromagnetyczny przełącznika mapy / baro; Czujnik położenia przepustnicy; Zawór sterujący odpowietrzeniem pochłaniacza EVAP. |
| 5 | 7,5 | Przełącznik zdalnego sterowania lusterka bocznego;
SECU. |
| 6 | 20 | Zapalniczka |
| 7 | 20 | Tylny punkt zasilania |
| 8 | 20 | Silnik wycieraczki przedniej;
Silnik spryskiwacza przedniego; Wzmacniacz wycieraczki przedniej. |
| 9 | 10 | Silnik tylnej wycieraczki;
Silnik tylnej spryskiwacza. |
| 10 | 15 | ’01 -’02:
Audio; Monitor wideo; Wzmacniacz subwoofera. |
| 7,5 | ’98 -’00:
Audio |
|
| 11 | 20 | ’01 -’02:
Tylny punkt zasilania (zamontowany na konsoli) |
| 20 | ’98 -’00:
Wzmacniacz subwoofera |
|
| 12 | 7,5 | Jednostka sterująca reflektorów;
Moduł sterujący silnika (ECM). |
| 13 | 7,5 | Jednostka sterująca klimatyzatora;
Przekaźnik klimatyzatora; Jednostka EATC; Klapka mieszania powietrza i trybu; Zawór elektromagnetyczny IACC-FICD. |
| 14 | 20 | Odmgławiacz tylnej szyby |
| 15 | 20 | Odmgławiacz tylnej szyby |
| 16 | 10 | Przełącznik odmgławiacza tylnej szyby;
Podgrzewacze lusterek. |
| 17 | 10 | Przednie boczne światła obrysowe;
Przednia lampa zespolona; Przełącznik kombinowany. |
| 18 | 7,5 | Lampy iluminacyjne |
| 19 | 10 | Tylna lampa zespolona;
Lampa rejestracji przyczepy. |
| 20 | 10 | Audio, zmieniarka CD;
Tylny pilot zdalnego sterowania audio; Panel sterowania FES. |
| 21 | 15 | Lampy wewnętrzne;
Sterownik fotela i lusterka z pamięcią; Silnik szyberdachu. |
| 22 | 20 | Wyłącznik świateł stopu;
Jednostka sterująca holowania przyczepy. |
| 23 | 10 | Przełącznik świateł awaryjnych;
Lampka kontrolna bezpieczeństwa. |
| 24 | 15 | Silnik dmuchawy tylnej |
| 25 | 15 | Silnik dmuchawy tylnej |
| 26 | 7,5 | Podgrzewany czujnik tlenu |
| 27 | 10 | Przełącznik zagrożenia |
| 28 | 20 | Silnik dmuchawy przedniej;
Jednostka sterująca prędkością dmuchawy przedniej. |
| 29 | 10 | Złącze łącza danych;
Licznik kombinowany; Wyłącznik hamulca ASCD; Przekaźnik klimatyzatora; Przekaźnik wentylatora chłodzącego; Przekaźnik silnika dmuchawy tylnej; Jednostka sterująca fotelem i lusterkiem z pamięcią; Jednostka sterująca ASCD. |
| 30 | 10 | Siłownik ABS i jednostka elektryczna;
Przełącznik położenia postojowego i neutralnego; Jednostka sterująca reflektorami; SECU; Moduł sterujący skrzyni biegów (TCM). |
| 31 | 20 | Silnik dmuchawy przedniej;
Jednostka sterująca prędkością dmuchawy przedniej. |
| 32 | – | – |
| Przekaźnik | ||
| R1 | Lampa tylna | |
| R2 | Zapłon | |
| R3 | Akcesorium | |
| R4 | Odmgławiacz tylnej szyby | |
| R5 | Dmuchacz | |

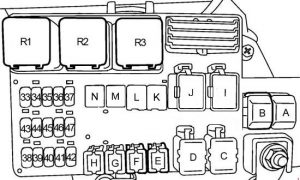

Skrzynka bezpiecznikowa komory silnika
| Nr | Amp [A] | Opis |
| 33 | 10 | Wtryskiwacze;
Moduł sterujący silnika (ECM). |
| 34 | 10 | Przekaźnik modułu sterującego silnika (ECM);
Złącze łącza danych. |
| 35 | 10 | Generator |
| 36 | 15 | Reflektor prawy |
| 37 | 15 | Reflektor lewy |
| 38 | 7,5 | Przekaźnik przednich świateł przeciwmgielnych |
| 39 | 7,5 | SECU;
Przekaźnik bezpieczeństwa pojazdu. |
| 40 | – | – |
| 41 | 20 | Przekaźnik zaworu elektromagnetycznego ABS |
| 42 | 15 | Przekaźnik klaksonowy |
| 43 | 15 | Przekaźnik pompy paliwa |
| 44 | 7,5 | Wykrywanie wentylatora chłodnicy |
| 45 | – | – |
| 46 | – | – |
| 47 | – | – |
| A | 100 | Przekaźnik zapłonu (bezpiecznik: „26”, „27”, „29”, „30”);
rzekaźnik akcesoriów (bezpiecznik: „5”, „6”, „7”, „8”, „9”); (bezpiecznik: „17”, „18”, „19”); Bezpiecznik: „2”, „20”, „21”, „22”, „23”. |
| B | 140 | Generator;
Bezpiecznik: „A”, „C”, „F”, „G”, „38”, „39”, „41”, „42”. |
| C | 65 | Przekaźnik silnika dmuchawy przedniej
(bezpiecznik: „28”, „31”) |
| D | – | – |
| E | – | – |
| F | 30 | Wyłącznik automatyczny 1
(SECU, przekaźnik szyby zasilania); Wyłącznik automatyczny 2 (gniazdo elektryczne). |
| G | 40 | Przekaźnik silnika ABS |
| H | – | – |
| I | 45 | Przekaźnik odmgławiacza tylnej szyby
(bezpiecznik: „14”, „15”, „16”); Bezpiecznik: „24”, „25”. |
| J | 75 | Przekaźnik wentylatora chłodzącego |
| K | 30 | Stacyjka |
| L | 20 | Przekaźnik wentylatora chłodzącego |
| M | – | – |
| N | – | – |
| Przekaźnik | ||
| R1 | Przekaźnik wentylatora chłodzącego 1 | |
| R2 | Przekaźnik wentylatora chłodzącego 2 | |
| R3 | Przekaźnik wentylatora chłodzącego 3 | |

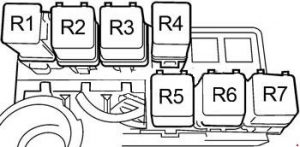

Skrzynka przekaźników komory silnika
| Przekaźnik | Opis |
| R1 | Pozycja postojowa i neutralna |
| R2 | Pompa paliwowa |
| R3 | Sprawdź żarówki |
| R4 | ’01 -’02:
Lampa przeciwmgielna |
| ’98 -’00:
Wstrzymaj ASCD |
|
| R5 | Bezpieczeństwo pojazdu |
| R6 | Klakson |
| R7 | Klimatyzator |
