Nissan Altima (2013-2018) – skrzynka bezpieczników

Nissan Altima (2013-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2013, 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Altima (2013-2018) to bezpiecznik 20 i 21 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników przedziału pasażerskiego

Nissan Altima – schemat bezpieczników – przedział pasażerski
Nr
Amp [A]
Opis
1 10 System automatycznego oświetlenia;

Lampa zapasowa;

BCM (moduł sterujący nadwozia);

Układ sterowania CVT;

Układ świateł dziennych;

Lusterko zewnętrzne;

Układ sterowania silnikiem;

Przednie światło przeciwmgielne;

Przednia wycieraczka i spryskiwacz;

Uniwersalny nadajnik-odbiornik Homelink;

Reflektor;

Oświetlenie;

Inteligentny System kluczy;

Lusterko wewnętrzne;

Wewnętrzne oświetlenie;

NVIS;

Szyberdach;

Lampy postojowe;

Lampy tablicy rejestracyjnej;

Lampy tylne;

System dystrybucji energii;

System zamka drzwi;

System szyb elektrycznych;

Odmgławiacz szyby tylnej;

System monitorowania ciśnienia w oponach;

Kierunkowskazy;

Światła awaryjne;

System bezpieczeństwa pojazdu;

System ostrzegawczy.

2 10 Podgrzewana kierownica
3 15 BCM (moduł sterujący nadwozia);

Inteligentny system kluczy;

System zamka drzwi;

System podnośników szyb;

System bezpieczeństwa pojazdu.

4 15
5 10
6  –
7  –
8  –
9 5 BCM (moduł kontroli nadwozia);

Lusterko zewnętrzne;

NVIS;

Inteligentny system kluczy;

System dystrybucji zasilania;

System monitorowania ciśnienia w oponach.

10 10 Lampa zapasowa;

BCM (moduł sterujący nadwozia);

Układ sterowania hamulcem;

Układ blokady zmiany biegów CVT;

Układ sterowania silnikiem;

Inteligentny system kluczy;

System dystrybucji zasilania;

Światło stopu;

Inteligentny system kluczyka;

NVIS.

11  –
12 15 BOSE Audio;

System wyświetlacza;

System nawigacji.

13 10 System sterowania CVT;

System świateł dziennych;

Przednie światło przeciwmgielne;

Reflektor;

Oświetlenie;

Inteligentny system kluczyka;

Licznik kombinowany;

NVIS;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Światła tylne;

System sterowania poduszką powietrzną SRS;

System monitorowania ciśnienia w oponach;

Kierunkowskazy;

Światała awaryjne;

System bezpieczeństwa pojazdu;

System ostrzegawczy.

14 5 Sterowanie klimatyzatorem
15 20 System audio BOSE;

System audio z wyświetlaczem;

System nawigacji;

System wspomagania kierowcy.

16 5 BCM (moduł sterujący nadwozia);

System dystrybucji zasilania,

17 15 Sterowanie klimatyzatorem;

System dystrybucji zasilania;

BCM (moduł sterujący nadwozia).

18  –
19 15 System dystrybucji energii
20 20 Gniazdo zasilania
21 20 Gniazdo zasilania
22 10 Odmgławiacz tylnej szyby, BCM (moduł sterujący nadwozia)
23 15 Odmgławiacz tylnej szyby, BCM (moduł sterujący nadwozia)
24 15 Odmgławiacz tylnej szyby, BCM (moduł sterujący nadwozia)
25 5 Przekaźnik akcesoriów 2
26 5
27 15 Sterowanie klimatyzatorem;

System dystrybucji zasilania;

BCM (moduł sterujący nadwozia).

28 15 Podgrzewane siedzenie
29 5 Układ sterowania CVT;

System wspomagania kierowcy;

Układ sterowania silnikiem;

System nawigacji.

30 10 Sterowanie klimatyzacją;

Kompas;

Podgrzewana kierownica;

Uniwersalny nadajnik-odbiornik Homelink;

Lusterko wewnętrzne;

System dystrybucji zasilania;

Odmgławiacz tylnej szyby;

Moduł sterujący silnika;

System dystrybucji zasilania.

31 5 Układ sterowania hamulcem;

Układ ładowania;

Układ sterowania CVT;

Układ świateł dziennych;

Sterowany elektronicznie układ wspomagania kierownicy;

Układ sterowania silnikiem;

Przednie światło przeciwmgielne;

Reflektor;

Oświetlenie;

Licznik zespolony;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Światła tylne;

Sterowanie poduszką powietrzną SRS;

System monitorowania ciśnienia w oponach;

Kierunkowskazy;

Lampki ostrzegawcze;

System dzwonka ostrzegawczego.

32 10 System sterowania poduszką powietrzną SRS
33  –
Nissan Altima – schemat bezpieczników – przedział pasażerski
Nr
Przekaźnik
R1 Zapłon 2
R2 Silnik dmuchawy
R3 Odmgławiacz tylnej szyby
R4 Wyposażenie 1

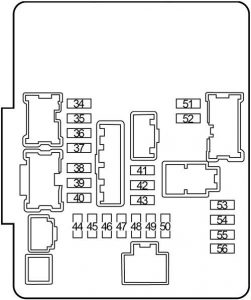

Skrzynka bezpiecznikowa komory silnika (nr 1)

Nissan Altima – schemat skrzynki bezpieczników – komora silnika
Nr
Ampery [A]
Opis
34 10 Reflektor wysoki,

system automatycznego oświetlenia,

system świateł dziennych

35 10 Reflektor wysoki,

system automatycznego oświetlenia,

system świateł dziennych

36 15 Niski poziom reflektorów,

system automatycznego oświetlenia,

system świateł dziennych

37 15 Niski poziom reflektorów,

system automatycznego oświetlenia,

system świateł dziennych

38 10 Moduł sterujący silnika
39 10 Moduł sterujący silnika
40 15 Moduł sterujący silnika
41 30 Przekaźnik przedniej wycieraczki
42 15 Przedni przekaźnik przeciwmgielny
43 10 System automatycznego oświetlenia;

System oświetlenia dziennego,

44 15 Moduł sterujący silnika
45 10 Moduł sterujący silnika
46 10 BCM (moduł sterujący nadwozia);

Układ sterowania CVT;

Układ sterowania silnikiem;

Inteligentny system kluczyków;

NVIS;

Układ rozruchowy.

47 15 Przekaźnik pompy paliwa
48 10 Moduł sterujący silnika
49 10 Układ sterowania hamulcem;

Sterowany elektronicznie układ wspomagania kierownicy.

50 10 BCM (moduł sterujący nadwozia);

System wspomagania kierowcy;

Układ wycieraczek i spryskiwaczy przednich.

51 10 Lampy postojowe;

Lampy tablicy rejestracyjnej;

Lampy tylne.

52 10 System automatycznego oświetlenia;

Lampy postojowe;

Lampy tablicy rejestracyjnej;

Lampy tylne.

53 10 Przekaźnik klimatyzatora
54  –
55 15 Przekaźnik silnika sterującego przepustnicą
56 10 Moduł sterujący silnika

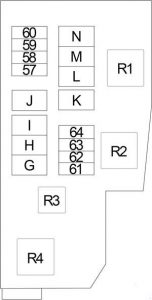

Skrzynka bezpiecznikowa komory silnika (nr 2)

Nissan Altima – schemat skrzynki bezpieczników – komora silnika
Nr
Ampery [A]
Opis
57  –
58  –
59 10 BCM (moduł kontroli nadwozia);

Inteligentny system kluczy,

60 10 Układ sterowania CVT
61  –
62 10 System ładowania
63 15 Klakson, inteligentny system kluczy;

System bezpieczeństwa pojazdu,

64  –
sol 40 Układ sterowania hamulcem
H. 40 Układ sterowania hamulcem
ja 40 System automatycznego oświetlenia;

Lampa zapasowa;

Podstawowy system audio;

BCM (moduł sterujący nadwozia);

System blokady zmiany biegów CVT;

Lusterko boczne;

System oświetlenia dziennego;

System audio – wyświetlacz;

Przednie światło przeciwmgielne;

Przednia wycieraczka i układ spryskiwacza;

Reflektor;

Oświetlenie;

Inteligentny system kluczyków;

Wewnętrzna lampka;

Szyberdach;

System nawigacji;

NVIS;

Lampy postojowe;

Lampki oświetlenia tablicy rejestracyjnej;

Lampy tylne;

System dystrybucji zasilania;

System blokady drzwi;

Elektrycznie sterowane siedzenie po stronie kierowcy;

System szyb elektrycznych;

Odmgławiacz tylnej szyby;

System monitorowania ciśnienia w oponach;

Kierunkowskazy i lampy ostrzegawcze;

Otwieracz pokrywy bagażnika;

System bezpieczeństwa pojazdu;

System dzwonka ostrzegawczego.

jot  –
K.  –
L 40 Moduł sterujący silnika
M 40 Przekaźnik zapłonu 2

(bezpiecznik: „28”, „29”, „30”, „31”, „32”)

N 40 Moduł sterujący silnika
Przekaźnik
R1 Wentylator chłodzący 3
R2 Światło stopu
R3 Klakson
R4 Wentylator chłodzący 1

Bloki topliwe

Nissan Altima – schemat skrzynki bezpieczników – blok bezpieczników
Nr
Ampery [A]
Opis
ZA 250 Generator;

Rozrusznik;

Bezpiecznik: „B”, „C”, „D”

b 100 Bezpiecznik: „59”, „60”, „62”, „63”, „G”, „H”, „I”, „L”, „N”
do 80 Przekaźnik wysokiego poziomu reflektora (bezpiecznik: „34”, „35”);

rzekaźnik niskiego poziomu reflektora (bezpiecznik: „36”, „37”);

rzekaźnik lampy tylnej (bezpiecznik: „51”, „52”), p

Przekaźnik przedniej wycieraczki;

Bezpiecznik : „42”, „43”

re 100 Moduł sterujący wspomagania kierownicy
mi 80 Przekaźnik modułu sterującego silnika (bezpiecznik: „38”, „39”, „40”);

Przekaźnik zapłonu 1

(przekaźnik klimatyzacji, przekaźnik 1 wentylatora chłodzącego,

bezpiecznik: „44”, „45”, „46”, „47” ”,„ 48 ”,„ 49 ”,„ 50 ”);

Bezpiecznik:„ 53 ”,„ 55 ”,„ 56 ”.

fa 100 Bezpiecznik: „1”, „2”, „3”, „4”, „9”, „10”, „12”. „13”, „14”, „15”, „16”
