SsangYong Korando (1996-2006) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

SsangYong Korando (1996-2006) – schemat skrzynki bezpieczników

Rok produkcji: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w SsangYong Korando (1996-2006) to bezpiecznik 6 w skrzynce bezpiecznikowej

Lokalizacja

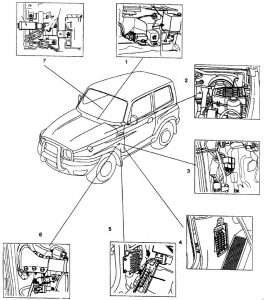

SsangYoung Korando – schemat skrzynki bezpieczników – lokalizacja
  1. Przekaźnik automatycznego zamka drzwi
  2. Skrzynka bezpieczników w maszynowni
  3. ABD Silnik i przekaźnik zaworu
  4. Wewnętrzna skrzynka bezpieczników
  5. Przekaźnik wewnętrzny
  6. Przekaźnik automatycznego opuszczania szyby
  7. Przekaźnik zabezpieczający przed przepięciem: OVPR

Skrzynka bezpieczników przedziału

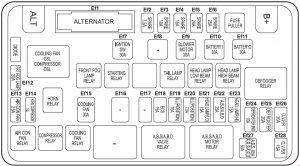

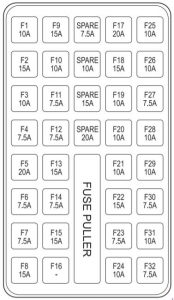

SsangYoung Korando – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziałowych
Nr
Ampery [A]Opis
Ef1120Główny alternator – benzyna
80Główny alternator – Diesel
Ef27.5Nieużywany
Ef310Nieużywany
Ef415Nieużywany
Ef520Nieużywany
Ef625Nieużywany
Ef730Zapłon SW
Ef8Nieużywany
Ef930Silnik dmuchawy
Ef1030Akumulator 1 (F1-F7)
Ef1130Akumulator 2 (F17-F22)
Ef1220Przednia lampa przeciwmgielna
Ef1325Wentylator skraplacza klimatyzacji
Ef1415Klakson;

Sprężarka klimatyzacji.

Ef1530Wentylator chłodzący
Ef16Nieużywany
Ef17Nieużywany
Ef18Nieużywany
Ef1910Oświetlenie (pozycja)
Ef207.5Oświetlenie (przełącznik)
Ef2115Lampa czołowa (LO)
Ef2225ABS;

Automatyczny mechanizm różnicowy hamulca (ABD).

Ef2315Lampa czołowa (HI)
Ef2410Wskaźnik odszraniania
Ef2520Odmrażacz
Ef2620Przekaźnik ochrony przed przepięciami
Ef2760ABS
50ABS / ABD
Ef2815Przekaźnik ochrony przed przepięciami

Skrzynka bezpiecznikowa komory silnika

SsangYoung Korando – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziałowych
Nr
Ampery [A]
Oopis
F110Lampa wewnętrzna;

Tylna lampa przeciwmgielna;

Klaster.

F215Lampa ostrzegawcza
F315Audio
F47.5STICS, REKES, Clock
F530Zasilanie okna
F67.5Pas bezpieczeństwa;

Diagnostyka (DLC).

F7Nieużywany
F815Startowy
F915Przednia wycieraczka i spryskiwacz
F1010Tylna wycieraczka
F117.5Układ klimatyzacji;

Odmrażacz.

F127.5Lampa czołowa, STICS
F13Nieużywany
F147.5Dźwięk, OSRV Mirror
F1515Zapalniczka
F 16Nieużywany
F1720Skrzynia rozdzielcza;

Jednostka sterująca skrzynki rozdzielczej.

F1815Światło stopu
F1910Automatyczny mechanizm różnicowy (ABD)
F2010Podgrzewacz siedzenia, automatyczna antena
F2110System zamka drzwi
F2215Pompa paliwowa
F237.5Skrzynia rozdzielcza;

Jednostka sterująca skrzynki rozdzielczej;

Jednostka sterująca skrzynią biegów.

F2410Przekaźnik ochrony przed przepięciami, EGR
F257.5Lampa HLLD, B / UP
F2610Lampka kierunkowskazu
F277.5BTSI;

Podgrzewanie wstępne;

Blokada zmiany biegów.

F2810Prędkościomierz
F2915ABS.ABD
F307.5Wewnętrzne lusterko wsteczne;

Tempomat;

Immobiliser;

Zestaw wskaźników.

F3110Poduszka powietrzna
F327.5Podgrzewacz siedzenia

Skrzynka przekaźników

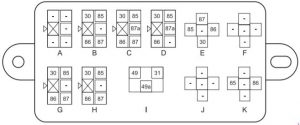

SsangYoung Korando – schemat skrzynki bezpieczników – skrzynka przekaźników
Nr
Przekaźnik
ANieużywany
BPrzekaźnik neutralny
CPrzekaźnik przedniej wycieraczki
DAutomatyczny przekaźnik różnicowy hamulca
EPrzekaźnik pompy paliwa
FNieużywany
GPrzekaźnik podnośnika szyb
HPrzekaźnik blokady zmiany biegów
IPrzekaźnik kierunkowskazów
JPrzekaźnik tylnych świateł przeciwmgielnych
KRezystor z diodą

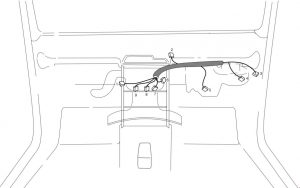

Przekaźnik dmuchawy (nr 6)

SsangYoung Korando – schemat skrzynki bezpieczników – przekaźnik dmuchawy
