Nissan Altima (1998-2001) – skrzynka bezpieczników

Nissan Altima (1998-2001) – schemat skrzynki bezpieczników

Rok produkcji: 1998, 1999, 2000, 2001.


Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Altima (1998-2001) to bezpiecznik 13 w skrzynce bezpiecznikowej.

Przedział pasażerski

Nissan Altima - schemat bezpieczników - przedział pasażerski
Nissan Altima – schemat bezpieczników – przedział pasażerski
  1. Jednostka sterująca ABS
  2. Złącze SMJ, przekaźnik szyby zasilania, wielofunkcyjny przekaźnik zdalnego sterowania, wyłącznik automatyczny 1 (okno zasilania), wyłącznik automatyczny 2 (gniazdo elektryczne)
  3. Inteligentna jednostka sterująca wejściem
  4. Moduł sterujący skrzyni biegów (TCM)
  5. Wzmacniacz wycieraczek
  6. Moduł czujnika diagnostyki poduszki powietrznej
  7. Moduł sterujący silnika (ECM)
  8. Jednostka sterująca ASCD

Złącze SMJ, przekaźnik szyby zasilania, wielofunkcyjny przekaźnik zdalnego sterowania, wyłącznik automatyczny 1 (okno zasilania), wyłącznik automatyczny 2 (gniazdo elektryczne)

Nissan Altima - schemat skrzynki bezpieczników - przedział pasażerski SMJ
Nissan Altima – schemat skrzynki bezpieczników – przedział pasażerski SMJ

Skrzynka bezpieczników przedziału pasażerskiego

Nissan Altima - schemat skrzynki bezpieczników - skrzynka bezpieczników przedziału pasażerskiego
Nissan Altima – schemat skrzynki bezpieczników – skrzynka bezpieczników przedziału pasażerskiego
Nr
Amp [A] Opis
1 15 Silnik dmuchawy
2 15 Silnik dmuchawy
3 10 Moduł sterujący skrzyni biegów (TCM)
4 20 Przekaźnik odmgławiacza tylnej szyby
5 20 Przekaźnik odmgławiacza tylnej szyby
6 10 Przekaźnik klimatyzacji;

Wzmacniacz termiczny.

7 10 Podgrzewany czujnik tlenu
8 10 ASCD;


Przekaźnik odmgławiacza tylnej szyby;

Timer odmgławiacza tylnej szyby;

Złącze łącza danych;

Jednostka sterowania Push;

Dzwonek ostrzegawczy;

Przełącznik blokady automatycznej skrzyni biegów;

Przekaźnik szyby elektrycznej;

Światło dzienne;

Inteligentne wejście C / U.

9 10 Przełącznik lusterka zewnętrznego
10 10 Audio;

Przekaźnik gniazda zasilania;

Inteligentne wejście C / U.

11 10 Przełącznik zagrożenia
12 10 Przełącznik położenia postojowego i neutralnego;

Prędkościomierz;

Obrotomierz;

Wskaźnik paliwa;

Lampki ostrzegawcze;

Lampka kontrolna przesterowania.

13 20 ’00 -’01:

Zapalniczka

15 ’98 -’99:

Zapalniczka

14 15 Wyłącznik światła stopu;

Moduł sterujący skrzyni biegów (TCM).

15
16
17 15 Przekaźnik pompy paliwa
18 10 Zawór sterujący odpowietrzeniem pochłaniacza EVAP;

Zawór obejściowy zaworu odcinającego podciśnienie;

Zawór IACV-AAC;

Przełącznik położenia przepustnicy.

19 20 Przednia wycieraczka i spryskiwacz
20 10 Przełącznik zagrożeń;

Wielofunkcyjny przekaźnik zdalnego sterowania.

21 10 Wtryskiwacze
22 10 Moduł czujnika diagnostyki poduszki powietrznej
23
24 10 Przełącznik kluczykowy;

Lampa wnętrza;

Oświetlenie lusterka kosmetycznego;

Lampka oświetlenia wnętrza bagażnika;

Lampka wskaźnika bezpieczeństwa;

Licznik kombinowany;

Nadajnik Homelink;

Siłownik otwierania pokrywy bagażnika;

Antena zasilania;

Złącze łącza danych (GST – ’98 -’99).

25 10 Zawór elektromagnetyczny EGRC;

Wentylator chłodzący;

Przekaźnik położenia postojowego i neutralnego;

NATS (’00 -’01);

Przekaźnik ostrzegawczy przed kradzieżą (’98 -’99);

Przekaźnik inhibitora.

26 10 Moduł sterujący silnika;

Przekaźnik blokady sprzęgła;

Przekaźnik położenia postojowego i neutralnego;

Światło dzienne

27
28 10 ABS
29



Nissan Altima - schemat skrzynki bezpieczników - przedział pasażerski - skrzynka przekaźników
Nissan Altima – schemat skrzynki bezpieczników – przedział pasażerski – skrzynka przekaźników
Nr
Przekaźnik
R1 Odmgławiacz tylnej szyby
R2 Pompa paliwowa
R3 Silnik dmuchawy
R4 Zapłon
R5 Akcesorium

Skrzynka bezpiecznikowa komory silnika

Nissan Altima - schemat skrzynki bezpieczników - skrzynka bezpieczników komory silnika
Nissan Altima – schemat skrzynki bezpieczników – skrzynka bezpieczników komory silnika
Nr
Ampery [A] Opis
30
31
32 15 Reflektor lewy;

Włącznik oświetlenia;

Swiatło dzienne;

Przekaźnik lampki bezpieczeństwa pojazdu.

33 15 Reflektor prawy;

Włącznik oświetlenia;

Światło dzienne;

Przekaźnik lampki bezpieczeństwa pojazdu.

34 10 Przełącznik oświetlenia

(światła postojowe,

przekaźnik przednich świateł przeciwmgielnych,

światła zakrętowe,

lampy tylne,

oświetlenie,

dzwonek ostrzegawczy,

inteligentne wejście C / U).

35 10 Audio
36 10 Moduł sterujący silnika (ECM);

Przekaźnik ECM;

Przekaźnik wentylatora chłodzącego 1.

37
38 10 Generator
39 10 Przekaźnik klimatyzatora
40 10 Przekaźnik klaksonowy
41 10 Przekaźnik lampki bezpieczeństwa pojazdu;

Przekaźnik klaksonu ostrzegającego o kradzieży (’98 -’99).

42 15 00-01:

Przekaźnik gniazda zasilania

43 15 Przekaźnik przednich świateł przeciwmgielnych
44
45
ZA 80 Przekaźnik akcesoriów (bezpiecznik: „9”, „13”, „19”);

Przekaźnik zapłonu (bezpiecznik: „3”, „7”, „8”, „11”, „12”, „18”, „28”);

Przekaźnik dmuchawy (bezpiecznik: „1”, „2”).

b 40 Przekaźnik wentylatora chłodzącego
do 40 Przekaźnik wentylatora chłodzącego
re 40 Fotel elektryczny;

Przekaźnik podnośnika szyb;

Inteligentne wejście C / U.

mi 100 Generator;

Bezpiecznik: „A”, „B”, „C”, „D”, „38”, „39”, „40”, „41”, „42”, „43”

fa 40 ABS
sol 40 Stacyjka
H. 40 ABS
jot 50 Bezpiecznik: „4”, „5”, „14”, „20”, „24”

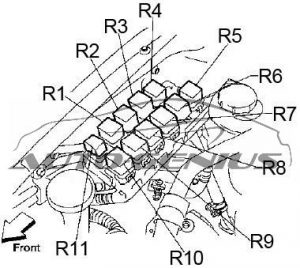

Skrzynka przekaźników komory silnika

Nissan Altima – schemat skrzynki bezpieczników – skrzynka przekaźników przedziału silnika
Nr
Przekaźnik
R1 Klimatyzator
R2 Blokada sprzęgła
R3 Inhibitor
R4 Przekaźnik wentylatora chłodzącego 2 (wysoki)
R5 Klakson
R6 Przednia lamówka przeciwmgielna
R7 ’98 -’99:

Ostrzeżenie przed kradzieżą

R8 Lampka ostrzegawcza pojazdu
R9 Przekaźnik wentylatora chłodzącego 3 (wysoki)
R10 ’98 -’99:

Sygnał ostrzegawczy przed kradzieżą

R11 Przekaźnik wentylatora chłodzącego 1 (niski)
