Nissan Juke (2011-2017) – skrzynka bezpieczników
Nissan Juke (2011-2017) – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Juke (2011-2017) to bezpiecznik F1 w skrzynce bezpiecznikowej.

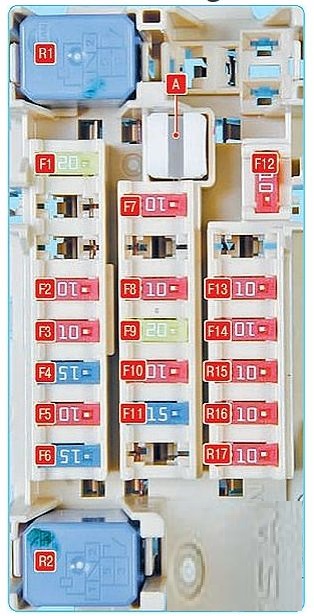

Skrzynka bezpieczników przedziału pasażerskiego
| Nr | Ampery [A] | Opis |
|---|---|---|
| F1 | 20A | Gniazdo;
Zapalniczka; System audio; Elektryczne lusterka. |
| F2 | 10 A | System nagłośnienia |
| F3 | 10 A | Blok montażowy w komorze silnika |
| F4 | 15A | Przekaźnik dmuchawy wentylatora |
| F5 | 10 A | Klimatyzator |
| F6 | 15A | Przekaźnik dmuchawy wentylatora |
| F7 | 10 A | Dodatkowe wyposażenie |
| F8 | 10 A | Zestaw wskaźników |
| F9 | 20A | Wyposażenie przyczepy |
| F10 | 10A | Oświetlenie wewnętrzne |
| F11 | 15A | Ogrzewanie siedzenia |
| F12 | 10 A | Ogrzewanie luster |
| F13 | 10 A | Zestaw wskaźników |
| F14 | 10 A | Dodatkowe wyposażenie |
| F15 | 10 A | Dodatkowe wyposażenie |
| F16 | 10 A | Podkładki |
| F17 | 10 A | SRS |
| Przekaźnik | ||
| R1 | Przekaźnik wyposażenia opcjonalnego | |
| R2 | Przekaźnik wentylatora dmuchawy | |
Panel bezpieczników w komorze silnika
Lokalizacja

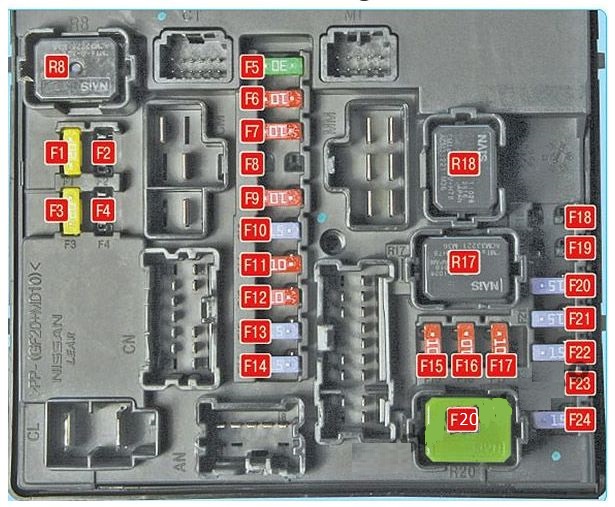

Skrzynka bezpieczników 1
| Nr | Ampery [A] | Opis |
|---|---|---|
| F1 | 20A | Podgrzewana szyba tylna;
Podgrzewane lusterka. |
| F2 | – | Nieużywany |
| F3 | 20A | System zarządzania silnikiem |
| F4 | – | Nieużywany |
| F5 | 30A | Spryskiwacze/wycieraczki szyby przedniej |
| F6 | 10 A | Prawe światła postojowe |
| F7 | 10 A | Lewe światła postojowe |
| F8 | – | Nieużywany |
| F9 | 10 A | Sprzęgło sprężarki klimatyzacji |
| F10 | 15A | Światła przeciwmgielne |
| F11 | 10 A | Światło drogowe (prawe) |
| F12 | 10 A | Lampa drogowa (lewa) |
| F13 | 15A | Lampa mijania (lewa) |
| F14 | 15A | Światło mijania (po prawej) |
| F15 | 10 A | System zarządzania silnikiem |
| F 16 | 10 A | Żarówki cofania |
| F17 | 10 A | System antywłamaniowy |
| F18 | – | Nieużywany |
| F19 | – | Nieużywany |
| F20 | 15A | Pompa paliwowa |
| F21 | 15A | System zapłonu |
| F22 | 15A | System wtrysku |
| F23 | – | Nieużywany |
| F24 | 15A | Wspomaganie kierownicy |
| Przekaźnik | ||
| R8 | Przekaźnik ogrzewania tylnej szyby | |
| R17 | Przekaźnik wentylatora chłodzącego (-) | |
| R18 | Przekaźnik wentylatora chłodzącego (+) | |
| R20 | Przekaźnik układu zapłonu | |
Skrzynka bezpieczników 2
| Nr | Ampery [A] | Opis |
|---|---|---|
| 1 | 50A | ABS |
| 2 | 10 A | Sygnał zatrzymania |
| 3 | 40A | Układ zapłonowy;
Elektryczne szyby; ABS |
| 4 | 10 A | AT |
| 5 | 10 A | Klakson, generator |
| 6 | 20A | System nagłośnienia |
| 7 | 10 A | AT |
| 8 | 60A | Elektryczne wspomaganie kierownicy |
| 8 | 30A | Spryskiwacz reflektorów |
| 8 | 30A | ABS |
| 9 | 50A | Wentylator chłodzący |
| 10 | Przekaźnik klaksonowy |
