Nissan Murano (2002-2007) – skrzynka bezpieczników

11/24/2023

Spis treści

Nissan Murano (2002-2007) – schemat bezpieczników

Rok produkcji: 2002, 2003, 2004, 2005, 2006, 2007.

Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Murano (2002-2007) to bezpiecznik 5 w skrzynce bezpiecznikowej.

Przedział pasażerski

LHD

Nissan Murano – schemat skrzynki bezpieczników – przedział pasażerski (lokalizacja)

RHD

Nissan Murano - schemat skrzynki bezpieczników - przedział pasażerski (lokalizacja)

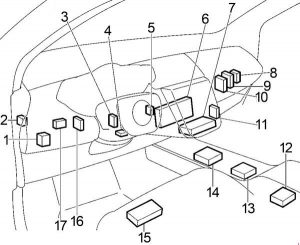

Nissan Murano – schemat skrzynki bezpieczników – przedział pasażerski (lokalizacja)
  1. Skrzynka bezpiecznikowa
  2. Jednostka sterująca 4WD
  3. Moduł sterujący nadwozia (BCM)
  4. Jednostka sterująca blokady zmiany biegów
  5. Immobilizer systemu antykradzieżowego Nissan (NATS IMMU)
  6. Wyświetlacz panelu sterowania (z systemem nawigacji)
  7. Zunifikowany miernik i wzmacniacz klimatyzacji
  8. Jednostka sterująca ostrzegawcza ciśnienia w oponach
  9. Moduł sterujący skrzyni biegów (TCM)
  10. Moduł sterujący silnika (ECM)
  11. Zdalna jednostka sterująca dostępem bezkluczykowym
  12. Moduł czujnika diagnostyki poduszki powietrznej
  13. Transfer Unit
  14. Jednostka sterująca nawigacją
  15. Jednostka sterująca kierowcy
  16. Jednostka kontroli czasu
  17. Automatyczna jednostka sterująca pozycjonera napędu

Skrzynka bezpieczników przedziału pasażerskiego

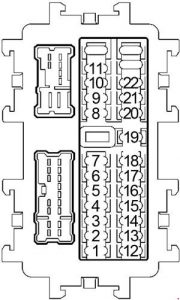

Nissan Murano – schemat bezpieczników – przedział pasażerski
Nr
Ampery [A]
Opis
1 10 Główny obwód zasilania i uziemienia, funkcja układu wtrysku paliwa, wtryskiwacz, system antykradzieżowy Nissan, szyba elektryczna, szyberdach, odmgławiacz tylnej szyby, automatyczny pozycjoner jazdy, reflektor, system kontroli ustawienia reflektorów, system świateł dziennych, przełącznik kombinowany, kierunkowskaz i Światła awaryjne, światła postojowe, lampy rejestracyjne, tylne światła, przednie światła przeciwmgielne, tylne światło przeciwmgielne, oświetlenie wnętrza pokoju, oświetlenie, dzwonek ostrzegawczy, przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, środek do czyszczenia reflektorów, zdalny system otwierania bez kluczyka, informacje o pojeździe I zintegrowany system przełączników, system nawigacji
2  –
3  –
4  –
5 15 Zapalniczka
6 10 System ostrzegania przed kradzieżą (pre-wire), odmgławiacz tylnej szyby, automatyczny pozycjoner napędu, klimatyzator, reflektor, system świateł dziennych, system kontroli ustawienia reflektorów, kierunkowskazy i lampa ostrzegawcza, przełącznik kombinowany, światła postojowe, lampy rejestracyjne, lampy tylne, Tylne światło przeciwmgielne, oświetlenie, środek do czyszczenia reflektorów, system audio, system nawigacji, system ostrzegawczy niskiego ciśnienia w oponach, system bezpieczeństwa pojazdu, system zdalnego otwierania pojazdu bezkluczykowego, okno elektryczne, lusterko elektryczne, przednie światło przeciwmgielne, informacje o pojeździe i zintegrowany system przełączników, komunikacja audiowizualna Linia
7 15 Gniazdo zasilania
8 10 Odmgławiacz tylnej szyby
9 10 Automatyczny pozycjoner jazdy
10 15 Klimatyzator, prędkościomierz, obrotomierz, temperatura i wskaźniki paliwa
11 15 Klimatyzator, prędkościomierz, obrotomierz, temperatura i wskaźniki paliwa
12 10 Automatyczny wyłącznik hamulca (ASCD), złącza Mil i Data Link, przełącznik trybu ręcznego, elementy niewykrywalne, system blokady zmiany biegów CVT, system sterowania 4WD, system sterowania ESP / TCS / ABS / VDC, elektrycznie sterowany zamek drzwi, zdalny bezkluczykowy System wejścia, odmgławiacz tylnej szyby, podgrzewane siedzenie, system kontroli celowania reflektorów, klimatyzator, prędkościomierz, obrotomierz, temperatura i wskaźniki paliwa, kierunkowskaz i lampka ostrzegawcza, lampki ostrzegawcze, lampka wskaźnika CVT, dzwonek ostrzegawczy, system nawigacji, telefon (Pre-wire) б Czujnik temperatury zbiornika paliwa, przełącznik drugiej pozycji, system ostrzegawczy niskiego ciśnienia w oponach, system regulowanych pedałów, audio, linia komunikacji audiowizualnej, informacje o pojeździe i zintegrowany system przełączników
13 10 Dodatkowy system przytrzymujący
14 10 Wskaźnik automatycznego urządzenia kontroli prędkości (ASCD), złącza Mil i Data Link, przełącznik trybu ręcznego, elementy niewykrywalne, system sterowania 4WD, system sterowania ESP / TCS / ABS / VSC, dodatkowy system ograniczający, lusterko wewnętrzne (automatyczne lusterko przeciwodblaskowe ), Układ ładowania, reflektor, system świateł dziennych, kierunkowskaz i lampka ostrzegawcza, lampa cofania, tylne światło przeciwmgielne, oświetlenie, prędkościomierz, obrotomierz, temperatura i wskaźniki paliwa, lampki ostrzegawcze, system nawigacji, lampka kontrolna CVT, Sygnał ostrzegawczy, przełącznik drugiej pozycji
15 15 Podgrzewany czujnik tlenu, czujnik stosunku powietrza do paliwa, funkcja układu wtrysku paliwa
16  –
17 15 Gniazdo zasilania
18 10 System ostrzegania przed kradzieżą (pre-wire), lampa wewnętrzna, lampa pokojowa wewnętrzna
19 10 Mocowanie silnika, złącza Mil i Data Link, przełącznik trybu ręcznego, elementy niewykrywalne, system sterowania 4WD, system sterowania ESP / TCS / ABS, elektrycznie sterowany zamek drzwi, zdalny system dostępu bezkluczykowego, odmgławiacz tylnej szyby, klimatyzator, kierunkowskaz, Lampa ostrzegawcza, odmgławiacz tylnej szyby, lampy ostrzegawcze, lampka wskaźnika CVT, dzwonek ostrzegawczy, czujnik temperatury zbiornika paliwa, przełącznik drugiego położenia, system ostrzegawczy niskiego ciśnienia w oponach, system VDC, uniwersalny nadajnik-odbiornik Homelink, lusterko wewnętrzne (automatyczne lusterko przeciwodblaskowe), System nawigacji, informacje o pojeździe i zintegrowany system przełączników, linia komunikacji audiowizualnej
20 10 Światło stopu, wyłącznik hamulca, wyłącznik hamulca automatycznej kontroli prędkości (ASCD), elementy niewykrywalne, układ blokady zmiany biegów CVT, układ sterowania ESP / TCS / ABS / VDC
21 10 Wskaźnik automatycznego urządzenia kontroli prędkości (ASCD), złącza Mil i Data Link, przełącznik trybu ręcznego, elementy niewykrywalne, prowadzenie zasilania, system sterowania 4WD, system blokady zmiany biegów CVT, system sterowania ESP / TCS / ABS / VDC, blokada drzwi , System ostrzegawczy przed kradzieżą (pre-wire), system antykradzieżowy Nissan, automatyczny pozycjoner jazdy, reflektor, system świateł dziennych, kierunkowskazy i lampka ostrzegawcza, tylne światło przeciwmgielne, oświetlenie wnętrza, oświetlenie, prędkościomierz, obrotomierz, temperatura, I wskaźniki paliwa, lampki ostrzegawcze, lampka kontrolna CVT, dzwonek ostrzegawczy, przełącznik drugiej pozycji, system ostrzegawczy niskiego ciśnienia w oponach, system zdalnego otwierania pojazdu bez kluczyka, system bezpieczeństwa pojazdu, regulowany system pedałów
22 10 Elektryczny zamek drzwi
S Zapasowe bezpieczniki
Zobacz również:  Nissan Micra (2003-2010) – skrzynka bezpieczników

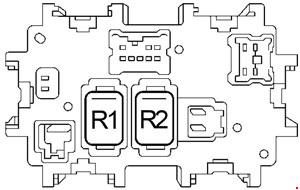

Nissan Murano – schemat bezpieczników – przedział pasażerski
Nr
Przekaźnik
R1 Dmuchacz
R2 Akcesorium

Komora silnika

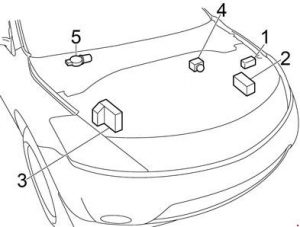

Nissan Murano – schemat skrzynki bezpieczników – komora silnika (lokalizacja)
  1. Bloki topliwe
  2. Skrzynka bezpieczników nr 2
  3. Skrzynka bezpieczników nr 1 (IPDM E / R)
  4. Siłownik ABS i jednostka elektryczna
  5. Silnik wycieraczki przedniej

Skrzynka bezpiecznikowa komory silnika (typ 1)

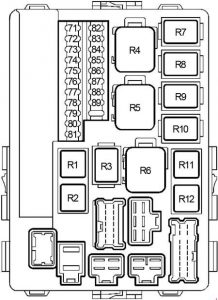

Nissan Murano – schemat skrzynki bezpieczników – komora silnika (typ 1)
Nr
Ampery [A]
Opis
71 10 Moduł sterujący skrzyni biegów, dodatkowy czujnik prędkości CVT (czujnik obrotów)
72 15 Przekaźnik przednich świateł przeciwmgielnych
73 15 IPDM E / R
74 30 Przekaźnik przedniej wycieraczki
75 10 Przekaźnik świateł tylnych
76 15 Przekaźnik silnika sterującego przepustnicą
77 20 Przekaźnik odmgławiacza tylnej szyby
78 20 Przekaźnik odmgławiacza tylnej szyby
79 10 Przekaźnik klimatyzatora
80 10 Przekaźnik przedniej wycieraczki
81 15 Przekaźnik pompy paliwa
82 15 Przekaźnik ECM
83 15 Reflektory RH (światła mijania), system automatycznego oświetlenia, system bezpieczeństwa pojazdu
84 15 Reflektory LH (światła mijania), system automatycznego oświetlenia, system bezpieczeństwa pojazdu
85 10 Reflektory LH (światła drogowe), automatyczny system oświetlenia, system bezpieczeństwa pojazdu
86 10 Reflektory RH (światła drogowe), automatyczny system oświetlenia, system bezpieczeństwa pojazdu
87 10 Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz
88 10 Układ AWD, układ przeciwblokujący, układ kontroli dynamiki pojazdu
89 10  –
Przekaźnik
R1 Pompa paliwowa
R2 Klimatyzator
R3 Zapłon
R4 Wentylator chłodzący (nr 3)
R5 Wentylator chłodzący (nr 2)
R6 Wentylator chłodzący (nr 1)
R7 Reflektor niski
R8 Reflektor wysoki
R9 Przednia lampa przeciwmgielna
R10 Rozrusznik
R11 Silnik sterujący przepustnicą
R12 Moduł sterujący silnika
Zobacz również:  Nissan Patrol Y61 (2004-2013) - skrzynka bezpieczników i przekaźników

Skrzynka bezpiecznikowa komory silnika (typ 2)

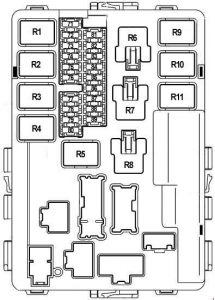

Nissan Murano – schemat skrzynki bezpieczników – komora silnika (typ 2)
Nr
Ampery [A]
Opis
71 10 Lampy postojowe, lampy rejestracyjne, lampy tylne, system kontroli celowania reflektorów, oświetlenie
72 10 Reflektory RH (światła drogowe), system świateł dziennych
73 30 Przekaźnik przedniej wycieraczki
74 10 Reflektory LH (światła drogowe), system świateł dziennych
75 20 Przekaźnik odmgławiacza tylnej szyby
76 15 Reflektory RH (światła mijania), system świateł dziennych
77 15 Przekaźnik ECM, zasilacz ECM zapasowy, system antykradzieżowy Nissan
78 15 Przekaźnik światła dziennego
79 10 Przekaźnik klimatyzacji
80 20 Przekaźnik odmgławiacza tylnej szyby
81 15 Przekaźnik pompy paliwa
82 10 Układ sterowania 4WD, układ sterowania ESP / TCS / ABS
83 10 Moduł sterujący skrzyni biegów, dodatkowy czujnik prędkości CVT (czujnik obrotów)
84 10 Przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz
85 15  –
86 15 Reflektory LH (światła mijania), system świateł dziennych
87 15 Przekaźnik silnika sterującego przepustnicą
88 15 Przekaźnik przednich świateł przeciwmgielnych
89 10  –
Przekaźnik
R1 Moduł sterujący silnika
R2 Reflektor wysoki
R3 Reflektor niski
R4 Rozrusznik
R5 Zapłon
R6 Wentylator chłodzący (nr 3)
R7 Wentylator chłodzący (nr 1)
R8 Wentylator chłodzący (nr 2)
R9 Silnik sterujący przepustnicą
R10 Pompa paliwowa
R11 Przednia lampa przeciwmgielna

Skrzynka bezpiecznikowa komory silnika nr 2

Nissan Murano – schemat skrzynki bezpieczników – komora silnika
Nr
Ampery [A]
Opis
31 10 Zasilacz ECM do tworzenia kopii zapasowych
32 10 Klakson, system zdalnego otwierania pojazdu bez kluczyka, system bezpieczeństwa pojazdu
33 10 System ładowania
34 30 Lampy postojowe, lampy rejestracyjne, lampy tylne
35 10 Otwieracz do tylnych drzwi
36 15 Podgrzewane siedzenie
37 10 System sterowania 4WD
38 15 Audio, system nawigacyjny, telefon (wstępnie okablowany), odmgławiacz tylnej szyby, informacje o pojeździe i zintegrowany system przełączników, linia komunikacji audiowizualnej
fa 50 Elektryczna blokada drzwi, zdalny system otwierania drzwi bezkluczykowych, mechanizm otwierania tylnych drzwi, system ostrzegania przed kradzieżą (pre-wire), elektryczna szyba, odmgławiacz tylnej szyby, szyberdach, automatyczny pozycjoner napędu, elektrycznie sterowany fotel, reflektor, system świateł dziennych, system kontroli celowania reflektorów, skręt Lampka sygnalizacyjna i ostrzegawcza, przełącznik kombinowany, światła postojowe, lampy rejestracyjne, lampy tylne, tylne światło przeciwmgielne, oświetlenie wnętrza pokoju, oświetlenie, dzwonek ostrzegawczy, przednia wycieraczka i spryskiwacz, tylna wycieraczka i spryskiwacz, środek do czyszczenia reflektorów, system ostrzegawczy niskiego ciśnienia w oponach, System bezpieczeństwa pojazdu, system antykradzieżowy Nissan, lusterko zewnętrzne zasilane elektrycznie, system regulowanych pedałów, przednie światło przeciwmgielne, informacje o pojeździe i zintegrowany system przełączników, system nawigacji
sol 30 System zapobiegania blokady kół
H. 30 Układ sterowania ESP / TCS / ABS
ja 40 Środek do czyszczenia reflektorów
jot 50 Układ sterowania ESP / TCS / ABS
K. 40 Sterowanie wentylatorem chłodzącym
L 40 Sterowanie wentylatorem chłodzącym
M 40 Stacyjka
Przekaźnik
R1 Przekaźnik klaksonowy
R2 Spryskiwacz reflektorów
Zobacz również:  Nissan Sentra (1995-1999) - skrzynka bezpieczników

Bloki topliwe

Bloki topliwe
Nissan MJurano – schemat skrzynki bezpieczników – blok bezpieczników
Nr
Ampery [A]
Opis
A 120 System ładowania, bezpieczniki „B”, „C”
B 100 „31”, „32”, „33”, „34”, „35”, „36”, „37”, „38”, „F”, „G”, „H”, „I”, „J Bezpieczniki ”,„ K ”,„ L ”,„ M ”
C 80 Typ 1:  Przekaźnik wysokiego poziomu reflektora (bezpieczniki „85”, „86”), przekaźnik niskiego poziomu reflektora (bezpieczniki „83”, „84”), „72”, „74”, „75”, „76”, „77” , Bezpieczniki „79”
Typ 2:  przekaźnik wysokiego poziomu reflektora (bezpieczniki „72”, „74”), przekaźnik niskiego poziomu reflektora (bezpieczniki „76”, „86”), „71”, „73”, „75”, „87 ”Bezpieczniki
D 60 Przekaźnik akcesoriów (bezpieczniki „5”, „6”, „7”), przekaźnik dmuchawy (bezpieczniki „10”, „11”), bezpieczniki „17”, „18”, „19”, „20”, „21”
E 80 Typ 1:  Przekaźnik zapłonu (bezpieczniki „71”, „80”, „81”, „87”, „88”), bezpieczniki „73”, „78”, „82”
Typ 2:  Przekaźnik zapłonu (przekaźnik A / C Przekaźnik przedniej wycieraczki Przekaźnik wysokiego poziomu wycieraczki przedniej, bezpieczniki „81”, „82”, „83”, „84”), bezpieczniki „77”, „78”, „79”, „80”
