Nissan Frontier (1997-2004) – skrzynka bezpieczników

Nissan Frontier (1997-2004) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.


Bezpiecznik zapalniczki (gniazdo zasilania) w Nissanie Frontier (1997-2004) to bezpiecznik 23 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników przedziału pasażerskiego

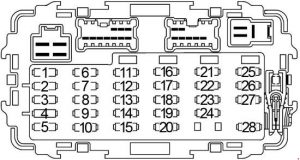

Nissan Frontier – schemat skrzynki bezpieczników – przedział pasażerski
Nr
Amp [A]
Opis
1 15 Przekaźnik pompy paliwa
2 7.5 Przełącznik zagrożenia
3 10 Wtryskiwacze
4  –
5 10 Wyłącznik hamulca ASCD (wyłącznik hamulca z blokadą zmiany biegów);

Przekaźnik bezpieczeństwa pojazdu;


SECU;

Jednostka sterująca ASCD;

Moduł dzwonka ostrzegawczego;

Przekaźnik odmgławiacza tylnej szyby;

Timer odmgławiacza tylnej szyby;

System ostrzegania o niskim ciśnieniu w oponach;

Jednostka sterująca światłem dziennym;

Moduł sterujący utrzymaniem nadbiegu

( KA24DE + automatyczna skrzynia biegów).

6 20 Silnik wycieraczki przedniej;

Silnik spryskiwacza przedniego;

Sterowanie powietrzem;

Włącznik wycieraczki przedniej.

7 7.5 Moduł sterujący silnika (ECM);

Jednostka sterująca światłem dziennym.

8 10 ABS;

Wyłącznik ciśnieniowy.

9 10 Moduł czujnika diagnostyki poduszki powietrznej
10 10 ABS
11 10 Licznik kombinowany;

Przekaźnik blokady sprzęgła;

Przełącznik 4WD;

Przełącznik lampy rezerwowej;

Przełącznik położenia neutralnego transferu;

Konwerter CAN;

Czujnik kąta kierownicy;

Kompas i termometr;

łZącze łącza danych.

12 10 Przełącznik położenia postojowego i neutralnego;

Moduł sterujący skrzyni biegów (TCM),

13 10 Moduł sterujący silnika (ECM);

Zawór elektromagnetyczny EGRC;

Zawór sterujący odpowietrzeniem pochłaniacza układu EVAP;

Zawór obejściowy zaworu odcinającego podciśnienie;

Zawór elektromagnetyczny sterujący zaworu obejściowego sprężarki doładowującej.

14 15 Podgrzewany czujnik tlenu
15 10 Zawór IACV-AAC;.

Czujnik położenia przepustnicy.

16  –
17 10 Przełącznik zagrożenia
18 10 Audio;

Przełącznik lusterka drzwiowego.

19 15 Silnik dmuchawy
20 7.5 System ostrzegawczy niskiego ciśnienia w oponach;

SECU.

21  –
22 20 Wersja 4-drzwiowa:

wyłącznik  świateł stopu

15 Wersja 2-drzwiowa:

wyłącznik  świateł stopu

23 15 Zapalniczka
24 15 Silnik dmuchawy
25 20 Przekaźnik odmgławiacza tylnej szyby
26 7.5 Złącze łącza danych;

Lampa mapowa;

Oświetlenie wnętrza;

System ostrzegawczy niskiego ciśnienia w oponach

27 10 Moduł sterujący silnika (ECM);

Przekaźnik ECM,

28 7.5 Licznik kombinowany;

Przełącznik kluczykowy;

Lampka wskaźnika bezpieczeństwa;

SECU;

Moduł sterowania transmisją (TCM).

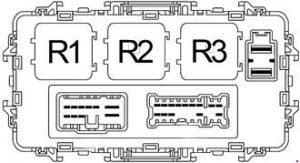

Nissan Frontier – schemat skrzynki bezpieczników – przedział pasażerski
Nr
Przekaźnik
R1 Akcesorium
R2 Dmuchacz
R3 Zapłon

Skrzynka bezpiecznikowa komory silnika

Nissan Frontier – schemat skrzynki bezpieczników – komora silnika
Nr
Amp [A]
Opis
29 7.5 Przekaźnik klimatyzacji;

Jednostka sterująca światłem dziennym.

30  –
31 20 VG33E, VG33ER:

Pomocniczy zasilacz

32 15 Przekaźnik klaksonowy
33 20 VG33E, VG33ER:

Wzmacniacz audio

34  –
35 7.5 Przekaźnik klimatyzatora
36 7.5 Generator
37 15 Reflektor prawy;

Przełącznik oświetlenia;

Jednostka sterująca światłem dziennym;

Przekaźnik lampki bezpieczeństwa pojazdu.

38 15 Reflektor lewy;

Przełącznik oświetlenia;

Jednostka sterująca światłem dziennym;

Przekaźnik lampki bezpieczeństwa pojazdu;

Wskaźnik świateł drogowych.

39 15 Przełącznik oświetlenia

(lampy zespolone, lampka tablicy rejestracyjnej)

40 15 VG33E, VG33ER:

Przekaźnik przednich świateł przeciwmgielnych

41 15 ’99 -’04:

Audio

10 ’97 -’98:

Audio

42 20 Przednie gniazdo zasilania
43  –
44  –
ZA 80 KA24DE:

Generator;

Przekaźnik pomocniczy

(bezpiecznik: „18”, „20”, „23”);

Przekaźnik zapłonu

(bezpiecznik: „2”, „5”, „6”, „8”, „10”, „11”) , „12”, „15”);

Przekaźnik dmuchawy (bezpiecznik: „19”, „24”);

Bezpiecznik: „F”, „G”, „17”, „22”, „25”, „26”, „27”, „28”, „31”, „32”, „33”, „35”, „36”

120 VG33E, VG33ER:

Generator;

Bezpiecznik: „F”, „G”, „J”, „31”, „32”, „33”, „35”, „36”.

b  –
do 40 KA24DE:

ABS

30 VG33E, VG33ER:

ABS

re 40 ABS
mi 40 Stacyjka
fa 30 KA24DE:

SECU;

Przekaźnik podnośnika szyb.

40 VG33E, VG33ER:

SECU;

Przekaźnik podnośnika szyb.

sol KA24DE:  –
20 VG33E, VG33ER:

Pomocniczy zasilacz

H.  –
jot KA24DE:  –
80 VG33E, VG33ER:

Przekaźnik akcesoriów (bezpiecznik: „18”, „20”, „23”);

Przekaźnik zapłonu (bezpiecznik: „2”, „5”, „6”, „8”, „10”, „11”) , „12”, „15”);

Przekaźnik dmuchawy (bezpiecznik: „19”, „24”);

Bezpiecznik: „31”, „32”, „33”, „35”, „36”.

Przekaźnik
R1 VG33E, VG33ER:

Przednie światło przeciwmgielne

R2 VG33E, VG33ER:

Lampa bezpieczeństwa pojazdu

KA24DE:

Klimatyzator

R3 VG33E, VG33ER:

Klimatyzator

KA24DE:

Klakson

R4 VG33E, VG33ER:

Klakson

KA24DE:

Blokada sprzęgła (ręczna skrzynia biegów)

KA24DE:

Parkowanie i neutralny (automatyczna skrzynia biegów)

R5 VG33E, VG33ER:

Blokada sprzęgła (ręczna skrzynia biegów)

VG33E, VG33ER:

Pozycja postojowa / neutralna (automatyczna skrzynia biegów)

KA24DE:

Lampa bezpieczeństwa pojazdu
