Mazda 6 (2017) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Mazda 6 (2017) – schemat skrzynki bezpieczników

Rok produkcji: 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 6 (2017) to #9 „F.OUTLET” („R.OUTLET1” od 2018 r.), #14 (od 2018 r.) „R.OUTLET2” w skrzynce bezpieczników w przedziale pasażerskim oraz bezpiecznik #52 „R.OUTLET2” („OUTLET” od 2018 r. ) w skrzynce bezpieczników komory silnika.

Blok bezpieczników (komora silnika)

Mazda 6 – bezpieczniki – komora silnika
NrOpisAmpery [A]Opis
1ADD FAN GE30Wentylator chłodzący
2IG230Do ochrony różnych obwodów
3INJECTOR30System sterowania silnikiem
4FAN DE40
5P.WINDOW130
6
7ADD FAN DE40
8EVVT20System sterowania silnikiem
9DEFOG40Odmrażacz tylnej szyby
10DCDC DE40
11FAN GE30Wentylator chłodzący
12EPB L.20Elektryczny hamulec postojowy (lewy)
13AUDIO40System nagłośnieniowy
14EPB R20Elektryczny hamulec postojowy (prawy)
15ENG.MAIN40System sterowania silnikiem
16ABS / DSC M50ABS;

Dynamiczny system kontroli stabilności.

17CABIN+B50Do ochrony różnych obwodów
18WIPER20Wycieraczka i spryskiwacz przedniej szyby
19HEATER40Klimatyzator
20DCDC REG30Do ochrony różnych obwodów *
21ENGINE.IG17,5System sterowania silnikiem
22C / U IG115Do ochrony różnych obwodów
23H/L LOW L HID L15Światła mijania (lewe)
24H / LOW R15Światła mijania (prawe)
25ENGINE315System sterowania silnikiem
26ENGINE215System sterowania silnikiem
27ENGINE115System sterowania silnikiem
28AT15System kontroli mostu pędnego *
29H / CLEAN20
30A / C7,5Klimatyzator
31AT PUMP15System kontroli mostu pędnego *
32STOP10Światła stopu
33R.WIPER15System odstraszający przed kradzieżą *
34H / L HI20Światła drogowe
35HID R.15
36FOG15Światła przeciwmgielne*
37ENG + B7,5System sterowania silnikiem
38AUDIO27,5System nagłośnieniowy
39GLOW SIG5
40METER27,5
41METER210Zestaw wskaźników
42SRS17,5Poduszka powietrzna
43BOSE25Model wyposażony w Bose® Sound System *
44AUDIO115System nagłośnieniowy
45ABS / DSC S.30ABS;

Dynamiczny system kontroli stabilności.

46FUEL PUMP15System paliwowy
47FUEL WARM25
48TAIL15Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49FUEL PUMP225
50HAZARD25Światła awaryjne;

Kierunkowskazy;

Przednie światła obrysowe;

Światła postojowe.

51DRL15Światła dzienne*
52R.OUTLET215Gniazda akcesoriów
53HORN15Klakson
54ROOM15Światło górne
* 1 Z reflektorami ksenonowymi

* 2 Z reflektorami halogenowymi

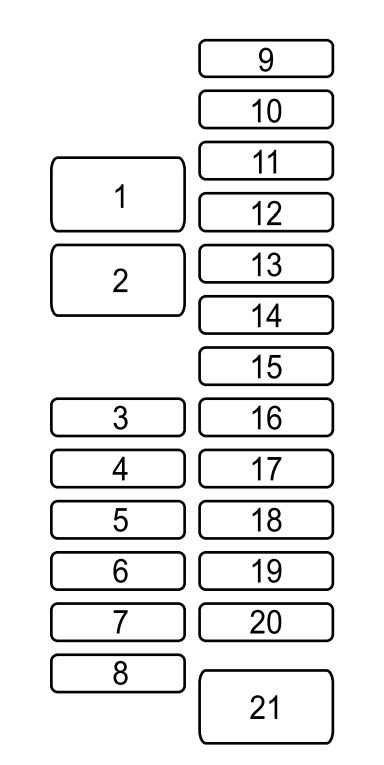

Blok bezpieczników (lewa strona)

Mazda 6 – bezpieczniki – lewa strona pojazdu
NrOpisAmpery [A]Opis
1P.SEAT D30Fotel elektryczny *
2P.WINDOW330Okna elektryczne *
3R.OUTLET3
4P.WINDOW225Elektrycznie sterowane szyby
5SRS2 / ESCL15
6D.LOCK25Elektryczne zamki do drzwi
7SEAT WARM20Podgrzewacz siedzenia *
8SUNROOF10Szyberdach *
9F.OUTLET15Gniazda akcesoriów
10MIRROR7,5Sterowanie lusterkiem
11R.OUTLET115
12
13
14
15
16
17M.DEF7,5Odmrażacz lusterka *
18R.SEAT W20Ogrzewanie fotela
19R.SHADE7,5
20AT IND7,5Wskaźnik zmiany biegów AT *
21P.SEAT P30Fotel elektryczny *
