Mazda 6 (2011-2013) – skrzynka bezpieczników
Mazda 6 (2011-2013) – schemat skrzynki bezpieczników
Rok produkcji: 2011, 2012, 2013.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 6 (2011-2013) to bezpiecznik 11 w skrzynce bezpiecznikowej po stronie pasażera.

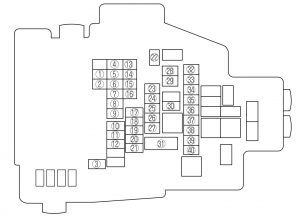

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | M.DEF | 10 | Odmrażacz lustrzany * |
| 2 | ST SIG | 5 | Sygnał rozrusznika |
| 3 | ABS SOL | 30 | DSC |
| 4 | P.WIND (P) | – | – |
| 5 | P.SEAT (P) | 30 | Fotel elektryczny * |
| 6 | SUN ROOF | 15 | Szyberdach * |
| 7 | TAIL | 15 | BCM, lampa tylna |
| 8 | P.OUTLET (R) | 15 | Gniazda akcesoriów |
| 9 | AUDIO | 30 | System audio
(model wyposażony w Bose® Sound System) |
| 10 | ABS MOTOR | 60 | DSC |
| 11 | P.WIND (D) | 40 | Zasilanie okna |
| 12 | DEFOG | 20 | Odmrażacz tylnej szyby |
| 13 | SEAT HEAT | 20 | Ogrzewanie siedzenia * |
| 14 | A / C | 10 | Klimatyzator |
| 15 | FOG | 15 | Światła przeciwmgielne* |
| 16 | BLOWER 2 | – | – |
| 17 | FAN | 60 | Wentylator chłodzący |
| 18 | P.SEAT (D) | 30 | Fotel elektryczny * |
| 19 | BTN | 30 | Do ochrony różnych obwodów |
| 20 | IG KEY2 | 40 | System startowy |
| 21 | BLOWER | 40 | Silnik dmuchawy |
| 22 | FUEL PUMP | 26 | Pompa paliwowa |
| 23 | ENGINE2 | 15 | Układ sterowania silnikiem * |
| 24 | EGI INJ | 15 | Wtryskiwacz |
| 25 | PCM | 10 | System sterowania silnikiem |
| 26 | ENGINE | 10 * 1 | System sterowania silnikiem |
| 20 * 2 | |||
| 27 | IG | 20 | Do ochrony różnych obwodów * |
| 28 | TCM | 20 | TCM * |
| 29 | ESCL | 10 | Elektroniczna blokada kierownicy * |
| 30 | IG KEY1 | 40 | Do ochrony różnych obwodów |
| 31 | MAIN | 125 | Do ochrony wszystkich obwodów |
| 32 | DRL | 20 | DRL * |
| 33 | HAZARD | 10 | Światła awaryjne |
| 34 | ENG + B | 10 | PCM |
| 35 | STOP | 10 | Światła stopu |
| 36 | HORN | 15 | Klakson |
| 37 | HEAD HI RH | 15 | Światła drogowe (prawe) * |
| 38 | HEAD LO RH | 10 | Światła mijania (prawe) |
| 39 | HEAD HI LH | 15 | Światło drogowe (lewe) * |
| 40 | HEAD LO LH | 10 | Światła mijania (lewe) |
| * 1 2,5-litrowy silnik
* 2 Silnik o pojemności 3,7 litra |
|||
Blok bezpieczników (po stronie pasażera)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | P.WIND | 30 | Zasilanie okna |
| 2 | METER IG | 15 | Do ochrony różnych obwodów |
| 3 | ILLUMI | 7,5 | BCM, oświetlenie |
| 4 | MIRROR | 5 | Lustro sterujące mocą |
| 5 | SAS | 5 | Poduszka powietrzna;
ABS. |
| 6 | – | – | – |
| 7 | INT, LOCK / SHIFT | 5 | Przełącznik AT * |
| 8 | – | – | – |
| 9 | HEGO | 5 | Układ sterowania silnikiem * |
| 10 | A / C | 10 | Klimatyzator |
| 11 | P.OUTLET / CIGAR | 15 | Gniazdo zasilania |
| 12 | D. LOOK | 25 | BCM;
Silnik zamka drzwi. |
| 13 | ENGINE IG | 15 | System sterowania silnikiem |
| 14 | WIPER | Wycieraczka i spryskiwacz szyby przedniej | |
| 15 | ROOM | 15 | Światła wewnętrzne |
| 16 | SPARE | 20 | – |
| 17 | SPARE | 10 | – |
| 18 | SPARE | – | – |
