Peugeot 508 (2018-2019…) – skrzynka bezpieczników

Peugeot 508 (2018-2019…) – schemat skrzynki bezpieczników

Rok produkcji: 2018, 2019.

Bezpieczniki zapalniczki (gniazdo zasilania) w Peugeot 508 to bezpieczniki F31 (tylne gniazdo 12 V), F32 (gniazdo zapalniczki / przednie gniazdo 12 V) w skrzynce bezpieczników tablicy rozdzielczej nr 1 i bezpiecznik F6 (gniazdo 12 V w bagażniku ) w skrzynce bezpieczników nr 2 tablicy rozdzielczej.

Lokalizacja skrzynki bezpieczników

Skrzynki bezpieczników na desce rozdzielczej

Pojazdy z kierownicą po lewej stronie:
Odpiąć osłonę, pociągając ją w lewym górnym rogu, a następnie w prawo; Całkowicie zdejmij pokrywę.

Pojazdy z kierownicą po prawej stronie:
Otwórz schowek, naciśnij środkowy uchwyt pokrywy skrzynki bezpieczników, całkowicie opuść pokrywę.

Komora silnika

Skrzynka bezpieczników jest umieszczona w komorze silnika w pobliżu akumulatora.

Schematy skrzynki bezpieczników

2018

Skrzynka bezpieczników na desce rozdzielczej 1

Przyporządkowanie bezpieczników w skrzynce bezpieczników deski rozdzielczej 1 (2018)

Zobacz również:  Peugeot Bipper (2007-2008) – skrzynka bezpieczników
Nr Amp [A] Opis
F1 10 A Lusterka elektrochromowe
F3 5 A Adaptacyjne tylne światła 3D.
F4 15 A Klakson
F5 20 A Pompa spryskiwacza tylnej szyby (SW).
F6 20 A Pompa spryskiwacza przedniej szyby.
F7 10 A Tylne gniazda USB.
F8 20 A Wycieraczka tylna (SW).
F10 30 A Centralny zamek.
F11 30 A Blokowanie i odblokowywanie klapy tylnej.
F14 5 A Połączenia alarmowe i pomoc;

Jednostka sterująca alarmem.

F24 5 A Wzmacniacz Hi-Fi.
F27 5 A Syrena alarmowa.
F29 20 A System audio z ekranem dotykowym.
F31 15 A Tylne gniazdo 12 V.
F32 15 A Zapalniczka;

Przednie gniazdo 12 V.

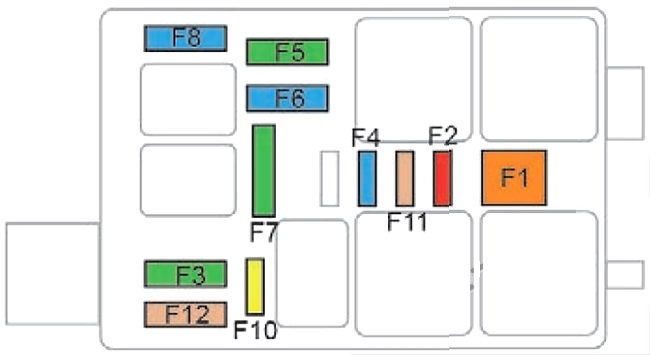

Skrzynka bezpieczników na desce rozdzielczej 2

Przyporządkowanie bezpieczników w skrzynce bezpieczników deski rozdzielczej 2 (2018)

Nr Amp [A] Opis
F2 10 A Podgrzewane lusterka boczne.
F3 40 A Przednie okna jednodotykowe.
F4 15 A Panel sterowania w drzwiach kierowcy;

Zapamiętywanie elektrycznych foteli.

F5 40 A Tylne okna jednodotykowe.
F6 15 A Gniazdo 12 V w bagażniku.
F7 30 A Podgrzewane siedzenia.
F10 20 A Jednostka interfejsu przyczepy.
F12 25 A Wzmacniacz Hi-Fi.

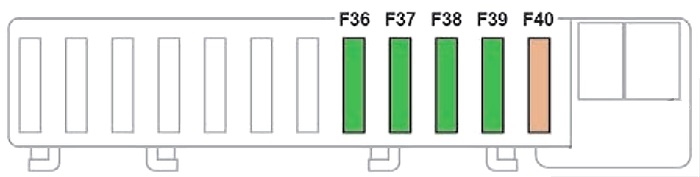

Skrzynka bezpieczników w przedziale pasażerskim

Zobacz również:  Peugeot 307 CC (2007-2008) – skrzynka bezpieczników

Przydział bezpieczników w przedziale pasażerskim (2018)

Nr Amp [A] Opis
F36 30 A Panoramiczny dach.
F37 30 A Panoramiczna roleta do okien dachowych.
F38 30 A Fotele elektryczne.
F39 30 A Zmotoryzowana jednostka tylnej klapy.
F40 25 A Dodatkowe ogrzewanie.

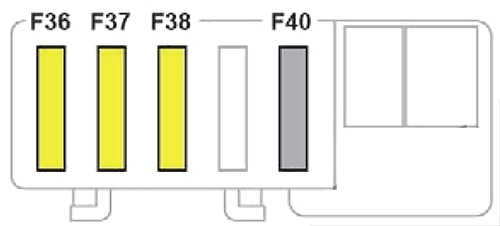

Jednostka interfejsu przyczepy

Przyporządkowanie bezpieczników w module interfejsu przyczepy (2018)

Nr Amp [A] Opis
F36 20 A Światła hamowania, światła cofania (przyczepa).
F37 20 A Światła pozycyjne, kierunkowskazy (przyczepa).
F38 20 A Oświetlenie wewnętrzne (przyczepa kempingowa).
F40 2 A Sygnał dźwiękowy (przyczepa).



Komora silnika

Przyporządkowanie bezpieczników w komorze silnika (2018)

Nr Amp [A] Opis
F5 50 A Kierunkowskazy prawe;

Światła pozycyjne przednie prawe;

Światła hamowania prawe;

Światła cofania lewe;

Światła przeciwmgłowe prawe.

F 16 20 A Światła do jazdy dziennej.
F18 10 A Światło drogowe prawe.
F19 10 A Światło drogowe lewe.
F24 40 A Jednostka interfejsu przyczepy.
F27 25 A Światła mijania prawe;

Światła cofania prawe;

Światła przeciwmgłowe lewe;

Światła pozycyjne tylne lewe;

Trzecie światło stop.

F29 40 A Wycieraczki.
F32 80 A Światła mijania lewe;

Statyczne światła zakrętowe;

Kierunkowskazy boczne;

Lewe kierunkowskazy;

Przednie lewe i tylne prawe światła pozycyjne;

Lewe światła hamowania;

Oświetlenie tablicy rejestracyjnej.
