Hyundai Getz (2002-2005) – skrzynka bezpieczników
Hyundai Getz (2002-2005) – schemat skrzynki bezpieczników
Rok produkcji: 2002, 2003, 2004, 2005.
Bezpiecznik zapalniczki (gniazdo zasilania) w Hyundaiu Getz (2002-2005) to bezpiecznik C/LIGHT w skrzynce bezpiecznikowej na tablicy przyrządów.

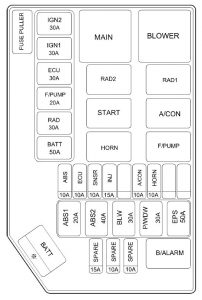

Komora silnika
| Nazwa | Amp [A] | Opis |
| IGN 2 | 30 | Stacyjka |
| IGN 1 | 30 | Wyłącznik zapłonu;
Przekaźnik rozruchu. |
| ECU | 30 | Pompa paliwa;
Alternator; ECM. |
| F / PUMP | 20 | Przełącznik automatycznego odcinania paliwa |
| RAD | 30 | Wentylator chłodnicy |
| BATT | 50 | Reflektor;
Przekaźnik odmgławiacza. |
| ABS | 10 | ABS |
| ECU | 10 | ECM |
| SNSR | 10 | A / CON;
Pompa paliwa. |
| INJ | 15 | Wtryskiwacz |
| A / CON | 10 | A/CON |
| HORN | 10 | Klakson |
| ABS1 | 20 | ABS |
| ABS2 | 40 | ABS |
| BLW | 30 | Dmuchawa;
Silnik dmuchawy. |
| P / WDW | 30 | Zasilanie okna |
| EPS | 50 | Elektroniczne wspomaganie kierownicy |
| BATT | 100 | Alternator (1,1 l) |
| 120 | Alternator (1,3 / 1,6 l) | |
| SPARE | 15 | Zapasowy bezpiecznik |
| SPARE | 10 | Zapasowy bezpiecznik |
| SPARE | 10 | Zapasowy bezpiecznik |
Panel wewnętrzny
| Nazwa | Amp [A] | Opis |
| A / C SW | 10 | Klimatyzator |
| TAIL LH | 10 | Światło stop / tylne lewe |
| A / BAG IND | 10 | Wskaźnik poduszki powietrznej |
| AUDIO | 10 | Audio, elektroniczne lusterko zewnętrzne |
| T / SIG | 10 | Włącz sygnał świetlny, światło cofania |
| TAIL RH | 10 | Światło stop / tylne (prawe) |
| TAIL RH | 10 | Światło stop / tylne (prawe) |
| CLUSTER | 10 | Grupa |
| C / LIGHT | 15 | Zapalniczka |
| ECU 1 | 10 | PCM, sterowanie ABS |
| A/BAG | 10 | Poduszka powietrzna |
| D / LOCK | 20 | System zamka drzwi;
Szyberdach. |
| RR / WPR | 15 | Silnik tylnej wycieraczki |
| START | 10 | Przekaźnik rozruchowy;
System alarmowy; |
| S / HTD | 20 | Ogrzewacz siedzenia |
| HTD MIR | 10 | Odmrażacz tylnej szyby |
| ECU2 | 15 | ECM |
| STOP | 15 | Światło stopu;
Zasilanie okna. |
| HAZARD | 15 | Światło ostrzegawcze o zagrożeniu;
ETACM. |
| FRT WPR | 20 | Silnik wycieraczki przedniej |
| R / FOG | 10 | Tylne światło przeciwmgielne |
| IGNITION | 10 | Światło przeciwmgielne;
ETACM; Okno elektryczne; Urządzenie do poziomowania reflektorów. |
| BLOWER | 10 | Dmuchawa;
Szyberdach. |
| PR / HTD | 30 | Odmrażacz tylnej szyby |
| H / LP RH | 15 | Reflektor (prawy) |
| F / FOG | 10 | Przednie światło przeciwmgielne |
| H / LP LH | 15 | Wskaźnik świateł drogowych, reflektor (lewy) |
| POWER CONN & R/LP | 15 | Lampa pokojowa;
Audio; Klaster. |
