Opel KARL (2015-2019…) – skrzynka bezpieczników
Opel KARL (2015-2019…) – schemat skrzynki bezpieczników
Rok produkcji: 2015, 2016, 2017, 2018, 2019.
Bezpiecznik zapalniczki (gniazdo zasilania): # 25 w skrzynce bezpieczników tablicy rozdzielczej.
Lokalizacja skrzynki bezpieczników
Komora silnika

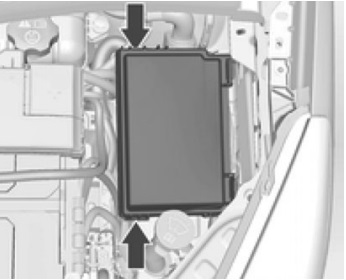

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
Zdejmij osłonę, unieś ją do góry i zdejmij.
Tablica przyrządów
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.
Otwórz komorę, ściśnij zatrzaski, złóż komorę i wyjmij.
Schematy skrzynek bezpieczników
2015, 2016
Komora silnika
Przyporządkowanie bezpieczników w komorze silnika (2015, 2016)
| Nr | Opis |
|---|---|
| 1 | Zatrzask tylnej klapy |
| 2 | – |
| 3 | Odmgławianie z tyłu |
| 4 | Podgrzewacz zewnętrznego lusterka wstecznego |
| 5 | Szyberdach |
| 6 | Moduł sterujący przekładnią bezstopniową |
| 7 | Czujnik przepływu masy powietrza |
| 8 | Dodatkowa pompa nagrzewnicy |
| 9 | Zawór układu przeciwblokującego |
| 10 | Regulowana kontrola napięcia |
| 11 | Tylna kamera |
| 12 | – |
| 13 | – |
| 14 | Moduł sterujący silnika;
Moduł sterujący skrzyni biegów. |
| 15 | Moduł sterujący wtryskiem paliwa;
Rozrusznik. |
| 16 | Silnik pompy paliwa |
| 17 | Moduł sterowania silnikiem |
| 18 | Moduł sterujący silnika 2 |
| 19 | Wtryskiwacz, zapłon |
| 20 | System klimatyzacji |
| 21 | Inteligentny czujnik akumulatora |
| 22 | Elektryczna blokada kolumny kierownicy |
| 23 | Wentylator chłodzący niski |
| 24 | – |
| 25 | Przełącznik zewnętrznego lusterka wstecznego |
| 26 | Moduł sterujący silnika;
Moduł automatycznej ręcznej skrzyni biegów. |
| 27 | Elektrozawór odpowietrzający kanistra |
| 28 | Włącznik pedału hamulca |
| 29 | Pomocnicze wykrywanie pasażerów |
| 30 | Silnik do poziomowania reflektorów |
| 31 | Klakson |
| 32 | Przednia lampa przeciwmgielna |
| 33 | Światła drogowe lewe |
| 34 | Światła drogowe prawe |
| 35 | – |
| 36 | Silnik wycieraczki tylnej |
| 37 | Światło boczne lewe |
| 38 | Silnik pompy spryskiwacza |
| 39 | Światło boczne prawe |
| 40 | – |
| 41 | – |
| 42 | Rozrusznik 2 |
| 43 | Centrala elektryczna z magistralą wewnętrzną |
| 44 | Zautomatyzowana ręczna skrzynia biegów |
| 45 | Rozrusznik 1 |
| 46 | Pompa układu przeciwblokującego |
| 47 | Wentylator chłodzący (wysoka prędkość) |
| 48 | Silnik wycieraczki przedniej |
| 49 | Centrala elektryczna z magistralą w panelu;
Zasilanie RAP. |
Tablica przyrządów

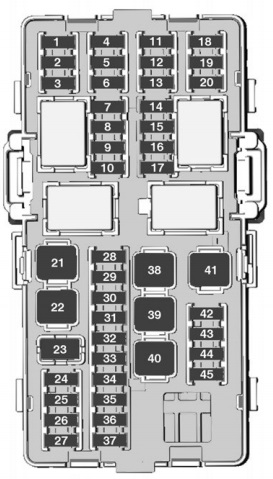

Przyporządkowanie bezpieczników w tablicy rozdzielczej (2015, 2016)
| Nr | Opis |
|---|---|
| 1 | Onstar |
| 2 | Moduł HVAC |
| 3 | Zestaw wskaźników tablicy rozdzielczej |
| 4 | Moduł sterujący przekładnią bezstopniową |
| 5 | Radio |
| 6 | Moduł sterujący nadwozia 1 (CVT Stop & Start) |
| 7 | Alarm bocznego martwego pola;
Asystent parkowania tyłem. |
| 8 | Połączenie przez łącze danych |
| 9 | Elektryczna blokada kolumny kierownicy |
| 10 | Moduł czujnikowo-diagnostyczny |
| 11 | Konwerter DC-DC |
| 12 | – |
| 13 | Elektroniczny system poboru opłat |
| 14 | Liniowy moduł mocy |
| 15 | Wejście pasywne i start pasywny |
| 16 | Wyłącznik zapłonu z dyskretną logiką
(zatrzymanie i uruchomienie bez CVT) |
| 17 | Unikanie kolizji czołowej |
| 18 | Zestaw wskaźników tablicy rozdzielczej |
| 19 | Odbity wyświetlacz ostrzegawczy LED |
| 20 | Przełącznik poziomowania reflektorów |
| 21 | Szyba przednia |
| 22 | Tylne okno elektryczne |
| 23 | – |
| 24 | Moduł zautomatyzowanej ręcznej skrzyni biegów |
| 25 | Dodatkowe gniazdo zasilania |
| 26 | Szyberdach |
| 27 | – |
| 28 | Moduł sterujący nadwozia 8 |
| 29 | Moduł sterujący nadwozia 7 |
| 30 | Moduł sterujący nadwozia 6 |
| 31 | Moduł sterujący nadwozia 5 |
| 32 | Moduł sterujący nadwozia 4 |
| 33 | Moduł sterujący nadwozia 3 |
| 34 | Moduł sterujący nadwozia 2 (bez CVT Stop & Start) |
| 35 | Moduł sterujący nadwozia 1 (bez CVT Stop & Start) |
| 36 | Wyłącznik zapłonu z dyskretną logiką (stop i start CVT) |
| 37 | Kierownica steruje podświetleniem |
| 38 | – |
| 39 | Przetwornica logistyczna / DC-DC |
| 40 | Ekspresowe okno elektryczne kierowcy |
| 41 | Silnik dmuchawy |
| 42 | Podgrzewane przednie siedzenie |
| 43 | Moduł HVAC |
| 44 | Podgrzewana kierownica |
| 45 | Moduł sterujący nadwozia 2 (CVT Stop & Start) |
2017
Komora silnika
Przyporządkowanie bezpieczników w komorze silnika (2017)
| Nr | Opis |
|---|---|
| 1 | Zastawa śluzy |
| 2 | – |
| 3 | Ogrzewana szyba tylna |
| 4 | Podgrzewane lusterko zewnętrzne |
| 5 | Szyberdach |
| 6 | Moduł sterujący skrzynią biegów |
| 7 | Moduł sterujący silnika |
| 8 | – |
| 9 | ABS |
| 10 | Moduł sterujący nadwozia, napięcie |
| 11 | Tylna kamera |
| 12 | – |
| 13 | – |
| 14 | Moduł sterujący silnika;
Moduł sterujący skrzyni biegów. |
| 15 | Układ wtryskowy;
Rozrusznik. |
| 16 | Pompa paliwowa |
| 17 | Moduł sterowania silnikiem |
| 18 | Moduł sterujący silnika 2 |
| 19 | Układ wtryskowy;
Zapłon. |
| 20 | System klimatyzacji |
| 21 | Czujnik akumulatora |
| 22 | Elektryczna blokada kolumny kierownicy |
| 23 | Wentylator chłodzący (niska prędkość) |
| 24 | – |
| 25 | Przełącznik lusterka zewnętrznego |
| 26 | Moduł sterujący silnika;
Automatyczny moduł manualnej skrzyni biegów. |
| 27 | System paliwowy |
| 28 | Przełącznik hamulca |
| 29 | Rozpoznawanie zajętości miejsc |
| 30 | Regulacja zasięgu świateł |
| 31 | Klakson |
| 32 | Przednie światło przeciwmgielne |
| 33 | Światła drogowe lewe |
| 34 | Światła drogowe prawe |
| 35 | – |
| 36 | Tylna wycieraczka |
| 37 | Światło boczne lewe |
| 38 | System spryskiwaczy |
| 39 | Światło boczne prawe |
| 40 | – |
| 41 | – |
| 42 | Rozrusznik 2 |
| 43 | Tablica przyrządów |
| 44 | Ręczna skrzynia biegów zautomatyzowana |
| 45 | Rozrusznik 1 |
| 46 | ABS |
| 47 | Wentylator chłodzący wysoki |
| 48 | Przednia wycieraczka |
| 49 | Moduł sterujący nadwozia;
Zatrzymane zasilanie wyłączone. |
Tablica przyrządów
Przyporządkowanie bezpieczników w tablicy rozdzielczej (2017)
| Nr | Opis |
|---|---|
| 1 | Onstar |
| 2 | System klimatyzacji |
| 3 | Tablica przyrządów |
| 4 | Moduł sterujący skrzynią biegów |
| 5 | Infotainment |
| 6 | Moduł sterujący nadwozia |
| 7 | Asystent parkowania tyłem |
| 8 | Połączenie przez łącze danych |
| 9 | Elektryczna blokada kolumny kierownicy |
| 10 | Moduł czujnikowo-diagnostyczny |
| 11 | Transformator DC |
| 12 | – |
| 13 | Elektroniczny system poboru opłat |
| 14 | Liniowy moduł mocy |
| 15 | Centralny zamek;
Układ zapłonowy. |
| 16 | Sytem zapłonu |
| 17 | Ostrzeżenie o kolizji do przodu |
| 18 | Tablica przyrządów |
| 19 | Wskazanie ostrzeżenia o kolizji do przodu |
| 20 | Regulacja zasięgu świateł |
| 21 | Elektrycznie sterowane szyby przednie |
| 22 | Elektrycznie sterowane szyby tylne |
| 23 | – |
| 24 | Moduł zautomatyzowanej ręcznej skrzyni biegów |
| 25 | Dodatkowe gniazdo zasilania |
| 26 | Szyberdach |
| 27 | – |
| 28 | Moduł sterujący nadwozia 8 |
| 29 | Moduł sterujący nadwozia 7 |
| 30 | Moduł sterujący nadwozia 6 |
| 31 | Moduł sterujący nadwozia 5 |
| 32 | Moduł sterujący nadwozia 4 |
| 33 | Moduł sterujący nadwozia 3 |
| 34 | Moduł sterujący nadwozia 2 |
| 35 | Moduł sterujący nadwozia 1 |
| 36 | System zapłonu |
| 37 | Kontrolka LED na kierownicy |
| 38 | – |
| 39 | Transformator logistyczny / DC |
| 40 | Szyba elektryczna po stronie kierowcy |
| 41 | Dmuchacz |
| 42 | Ogrzewanie fotela z przodu |
| 43 | Moduł klimatyzacji |
| 44 | Podgrzewana kierownica |
| 45 | Moduł sterujący nadwozia 2 |
2018, 2019
Komora silnika
Przyporządkowanie bezpieczników w komorze silnika (2018, 2019)
| Nr | Opis |
|---|---|
| 1 | Zastawa śluzy |
| 2 | 2018: Nieużywany 2019: Czujnik prędkości wyjściowej skrzyni biegów |
| 3 | Ogrzewana szyba tylna |
| 4 | Podgrzewane lusterko zewnętrzne |
| 5 | Szyberdach |
| 6 | Moduł sterujący skrzynią biegów |
| 7 | Moduł sterujący silnika |
| 8 | – |
| 9 | ABS |
| 10 | Moduł sterujący nadwozia, napięcie |
| 11 | Tylna kamera |
| 12 | – |
| 13 | – |
| 14 | Moduł sterujący silnika;
Moduł sterujący skrzyni biegów. |
| 15 | Układ wtryskowy;
Rozrusznik. |
| 16 | Pompa paliwowa |
| 17 | Moduł sterowania silnikiem |
| 18 | Moduł sterujący silnika 2 |
| 19 | Układ wtryskowy;
Zapłon. |
| 20 | System klimatyzacji |
| 21 | Czujnik akumulatora |
| 22 | Elektryczna blokada kolumny kierownicy |
| 23 | Wentylator chłodzący niski |
| 24 | – |
| 25 | Przełącznik lusterka zewnętrznego |
| 26 | 2018:
Moduł sterujący silnika; Moduł zautomatyzowanej ręcznej skrzyni biegów; 2019: Moduł sterujący silnika. |
| 27 | System paliwowy |
| 28 | 2018: Przełącznik hamulca 2019: Nie używany |
| 29 | Rozpoznawanie zajętości miejsc |
| 30 | Regulacja zasięgu świateł |
| 31 | Klakson |
| 32 | Przednie światło przeciwmgielne |
| 33 | Światła drogowe lewe |
| 34 | Światła drogowe prawe |
| 35 | – |
| 36 | Tylna wycieraczka |
| 37 | Światło boczne lewe |
| 38 | System spryskiwaczy |
| 39 | Światło boczne prawe |
| 40 | – |
| 41 | – |
| 42 | Rozrusznik 2 |
| 43 | Tablica przyrządów |
| 44 | 2018:
Automatyczna przekładnia ręczna; Przetwornica DC-DC; 2019: Przetwornica DC-DC. |
| 45 | Rozrusznik 1 |
| 46 | ABS |
| 47 | Wentylator chłodzący wysoki |
| 48 | Przednia wycieraczka |
| 49 | Moduł sterujący nadwozia;
Zatrzymane zasilanie wyłączone. |
Tablica przyrządów
Przyporządkowanie bezpieczników w tablicy rozdzielczej (2018, 2019)
| Nr | Opis |
|---|---|
| 1 | Onstar |
| 2 | System klimatyzacji |
| 3 | Tablica przyrządów |
| 4 | Moduł sterujący skrzynią biegów |
| 5 | Infotainment |
| 6 | – |
| 7 | Asystent parkowania tyłem |
| 8 | Połączenie przez łącze danych |
| 9 | Elektryczna blokada kolumny kierownicy |
| 10 | Moduł czujnikowo-diagnostyczny |
| 11 | Transformator DC |
| 12 | – |
| 13 | – |
| 14 | Liniowy moduł mocy |
| 15 | Centralny zamek;
Układ zapłonowy. |
| 16 | System zapłonu |
| 17 | – |
| 18 | Tablica przyrządów |
| 19 | – |
| 20 | Regulacja zasięgu świateł |
| 21 | Elektrycznie sterowane szyby przednie |
| 22 | Elektrycznie sterowane szyby tylne |
| 23 | – |
| 24 | 2018:
Moduł zautomatyzowanej ręcznej skrzyni biegów; 2019: Nieużywany. |
| 25 | Dodatkowe gniazdo zasilania |
| 26 | Szyberdach |
| 27 | 2018: Nieużywany 2019: Moduł centralnej bramy |
| 28 | Moduł sterujący nadwozia 8 |
| 29 | Moduł sterujący nadwozia 7 |
| 30 | Moduł sterujący nadwozia 6 |
| 31 | Moduł sterujący nadwozia 5 |
| 32 | Moduł sterujący nadwozia 4 |
| 33 | Moduł sterujący nadwozia 3 |
| 34 | Moduł sterujący nadwozia 2 |
| 35 | Moduł sterujący nadwozia 1 |
| 36 | – |
| 37 | Kontrolka LED na kierownicy |
| 38 | – |
| 39 | Transformator logistyczny / DC |
| 40 | Szyba elektryczna, kierowca |
| 41 | Dmuchacz |
| 42 | Ogrzewanie fotela z przodu |
| 43 | Moduł klimatyzacji |
| 44 | Podgrzewana kierownica |
| 45 | – |
