Opel Cascada (2013-2019) – skrzynka bezpieczników
Opel Cascada (2013-2019) – schemat skrzynki bezpieczników
Rok produkcji: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Bezpieczniki zapalniczki (gniazdo zasilania) w Opel / Vauxhall Cascada to bezpieczniki # 6 (gniazdo zasilania, zapalniczka), # 7 (gniazdo zasilania) i # 26 (gniazdo zasilania w bagażniku) w skrzynce bezpieczników tablicy rozdzielczej.
Skrzynka bezpieczników w komorze silnika

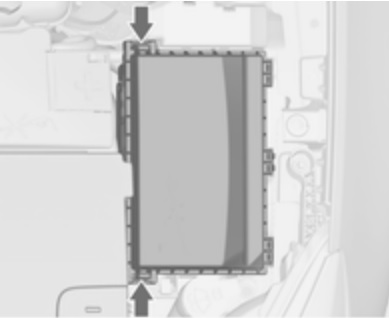

Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
Zdejmij pokrywę i odchyl ją do góry, aż się zatrzyma. Zdejmij pokrywę pionowo do góry.
Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w komorze silnika
| Nr | Opis |
|---|---|
| 1 | Moduł sterujący silnika |
| 2 | Sonda lambda |
| 3 | Wtrysk paliwa, układ zapłonowy |
| 4 | Wtrysk paliwa, układ zapłonowy |
| 5 | – |
| 6 | Ogrzewanie lustra |
| 7 | Sterowanie wentylatorem |
| 8 | Sonda lambda;
Chłodzenie silnika. |
| 9 | Czujnik tylnej szyby |
| 10 | Czujnik akumulatora pojazdu |
| 11 | Zwolnienie bagażnika |
| 12 | Adaptacyjne światła przednie;
Automatyczna kontrola światła. |
| 13 | Zawory ABS |
| 14 | – |
| 15 | Moduł sterujący silnika |
| 16 | Rozrusznik |
| 17 | Moduł sterujący skrzynią biegów |
| 18 | Ogrzewana szyba tylna |
| 19 | Elektrycznie sterowane szyby przednie |
| 20 | Tylne szyby elektryczne |
| 21 | Tylne centrum elektryczne |
| 22 | Lewe światło drogowe (halogenowe) |
| 23 | Układ spryskiwaczy reflektorów |
| 24 | Prawe światło mijania (ksenonowe) |
| 25 | Lewe światło mijania (ksenonowe) |
| 26 | Przednie światła przeciwmgielne |
| 27 | Ogrzewanie oleju napędowego |
| 28 | System Start & Stop |
| 29 | Elektryczny hamulec postojowy |
| 30 | Pompa ABS |
| 31 | – |
| 32 | Poduszka powietrzna |
| 33 | Adaptacyjne światła przednie;
Automatyczna kontrola światła. |
| 34 | Recyrkulacja spalin |
| 35 | Elektrycznie sterowane szyby;
Czujnik deszczu; Lusterko zewnętrzne. |
| 36 | Kontrola klimatu |
| 37 | – |
| 38 | Pompa próżniowa |
| 39 | Moduł sterujący układu paliwowego |
| 40 | Spryskiwacz szyby przedniej |
| 41 | Prawe światło drogowe (halogenowe) |
| 42 | Wentylator chłodnicy |
| 43 | Wycieraczki |
| 44 | – |
| 45 | Wentylator chłodnicy |
| 46 | – |
| 47 | Klakson |
| 48 | Wentylator chłodnicy |
| 49 | Pompa paliwowa |
| 50 | Poziomowanie reflektorów;
Adaptacyjne światła przednie. |
| 51 | – |
| 52 | Dodatkowa nagrzewnica, silnik wysokoprężny |
| 53 | Moduł sterujący skrzyni biegów;
Moduł sterujący silnika. |
| 54 | Pompa próżniowa;
Tablica rozdzielcza; System ogrzewania; Klimatyzacja. |

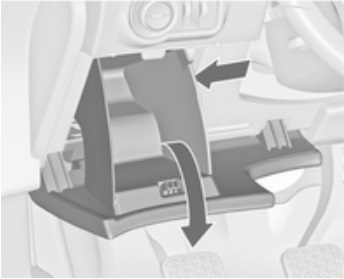

Lokalizacja skrzynki bezpieczników
W pojazdach z kierownicą po lewej stronie znajduje się za schowkiem na desce rozdzielczej.
Otwórz komorę i popchnij ją w lewo, aby odblokować. Opuść komorę i wyjmij ją.
W pojazdach z kierownicą po prawej stronie skrzynka bezpieczników znajduje się za pokrywą w schowku podręcznym.
Otwórz schowek podręczny, otwórz pokrywę i złóż ją.

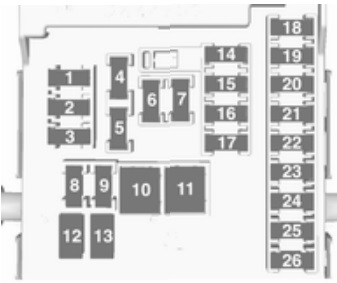

Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w tablicy rozdzielczej
| Nr | Opis |
|---|---|
| 1 | Wyświetlacze |
| 2 | Jednostka sterująca nadwozia, światła zewnętrzne |
| 3 | Jednostka sterująca nadwozia, światła zewnętrzne |
| 4 | System Infotainment |
| 5 | System Infotainment, instrument |
| 6 | Gniazdko elektryczne, z
Zapalniczka |
| 7 | Gniazdo zasilania |
| 8 | Moduł sterujący nadwozia, lewe światło mijania |
| 9 | Moduł sterujący nadwozia, prawe światło mijania |
| 10 | Moduł sterujący nadwozia, zamki drzwi |
| 11 | Wentylator wewnętrzny |
| 12 | Fotel kierowcy ze wspomaganiem |
| 13 | Fotel pasażera elektrycznie sterowany |
| 14 | Złącze diagnostyczne |
| 15 | Poduszka powietrzna |
| 16 | Przekaźnik pokrywy bagażnika |
| 17 | System klimatyzacji |
| 18 | Diagnoza serwisowa |
| 19 | Moduł sterujący nadwozia,
Światła hamowania, światła tylne, Światła wewnętrzne |
| 20 | – |
| 21 | Tablica przyrządów |
| 22 | System zapłonu |
| 23 | Moduł sterujący nadwozia |
| 24 | Moduł sterujący nadwozia |
| 25 | – |
| 26 | Akcesorium do gniazda zasilania w bagażniku |

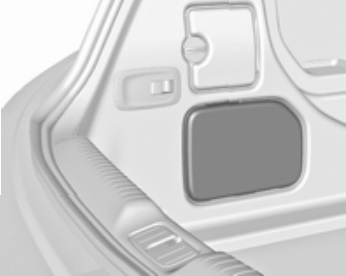

Lokalizacja skrzynki bezpieczników
Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za osłoną.

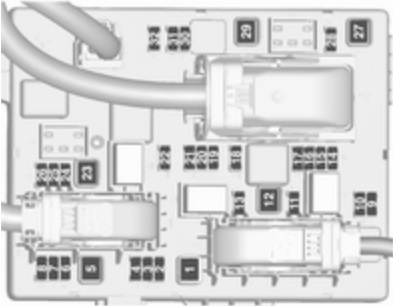

Schemat skrzynki bezpieczników
Przyporządkowanie bezpieczników w przestrzeni ładunkowej
| Nr | Opis |
|---|---|
| 1 | Moduł sterujący miękkiego dachu;
prawa szyna zasilająca. |
| 2 | – |
| 3 | Asystent parkowania |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | Fotel elektryczny |
| 8 | Moduł sterujący miękkiego dachu |
| 9 | System selektywnej redukcji katalitycznej |
| 10 | System selektywnej redukcji katalitycznej |
| 11 | Moduł przyczepy;
Monitor ciśnienia w oponach i kamera cofania. |
| 12 | Moduł sterujący miękkiego dachu;
Światła tylne. |
| 13 | – |
| 14 | Elektryczne składanie tylnych siedzeń |
| 15 | – |
| 16 | Wentylacja siedzenia;
Kamera cofania; Moduł sterujący z miękkim dachem. |
| 17 | – |
| 18 | – |
| 19 | Ogrzewanie kierownicy |
| 20 | – |
| 21 | Ogrzewanie siedzenia |
| 22 | – |
| 23 | Moduł sterujący miękkiego dachu,
lewa szyna zasilająca. |
| 24 | System selektywnej redukcji katalitycznej |
| 25 | – |
| 26 | Bezpiecznik zworki dla trybu nie logistycznego |
| 27 | Pasywne otwieranie pojazdu |
| 28 | – |
| 29 | Moduł hydrauliczn |
| 30 | – |
| 31 | – |
| 32 | Układ Flex Ride |
