Hyundai Getz (2002-2008) – skrzynka bezpieczników

Hyundai Getz (2002-2008) – schemat skrzynki bezpieczników

Rok produkcji: 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hyundaiu Getz (2002-2008) to bezpiecznik 8 w skrzynce bezpiecznikowej na tablicy przyrządów.

Skrzynka bezpieczników w komorze silnika

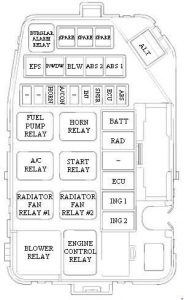

Hyundai Getz- schemat skrzynki bezpieczników – komora silnika
Bezpiecznik
Amp [A] Opis
ALT 120 Alternator
ABS.1 20 Moduł sterujący ABS;

Złącze odpowietrzające.

ABS.2 40 Moduł sterujący ABS;

Złącze odpowietrzające.

BLW 30 Przekaźnik dmuchawy
P / WDW 30 Przekaźnik okna elektrycznego
EPS 50 Moduł sterujący EPS
ВАТТ 50 Przekaźnik świateł tylnych;

Bezpiecznik 11,19,20,25,27,29.

RAD 30 Przekaźnik wentylatora grzejnika * 1, * 2
ECU 30 Przekaźnik pompy paliwa;

Przekaźnik sterowania silnikiem;

Bezpiecznik ECU.

IGN.1 30 Stacyjka
IGN.2 30 Stacyjka;

Przekaźnik uruchamiania

HORN 10 Przekaźnik klaksonowy
A / CON 10 Przekaźnik A / С
INJ 15 PCM (z wyjątkiem 1,1 l);

ECM (1,1 l);

Wtryskiwacz;

Czujnik położenia wałka rozrządu;

Czujnik położenia wału korbowego;

Siłownik regulacji prędkości biegu jałowego;

Zawór opróżniania kanistra.

SNSR 10 PCM (z wyjątkiem ML);

ECM (ML);

Przekaźnik pompy paliwa;

Przekaźnik klimatyzacji;

Czujnik tlenu;

SMATRA.

ECU 10 PCM (z wyjątkiem ML);

ECM (ML).

ABS 10 Moduł sterujący ABS;

Złącze odpowietrzające.

Panel bezpieczników tablicy rozdzielczej

Hyundai Getz- schemat skrzynki bezpieczników – tablica przyrządów
Nr
Amp [A]
Opis
1 10 Przełącznik klimatyzacji;

Przełącznik odszraniania.

2 10 Lewe przednie światło pozycyjne;

Lewe tylne światło zespolone.

3 10 Zestaw wskaźników
4 10 Audio;

Przełącznik zasilania lusterka zewnętrznego.

5 10 Przełącznik zakresu mostu pędnego;

Wyłącznik świateł rezerwowych;

Wyłącznik świateł awaryjnych.

6 10 Prawe przednie światło pozycyjne;

Prawe tylne światło zespolone;

Lewe i prawe światło tablicy rejestracyjnej.

7 10 Rezystor wstępnego wzbudzenia;

Zestaw wskaźników;

ETACM;

Licznik czasu zapięcia pasów bezpieczeństwa.

8 15 Zapalniczka
9 10 Generator;

Moduł sterujący EPS;

PCM (z wyjątkiem 1,1 l);

ECM (1,1 l);

Czujnik prędkości pojazdu;

Przełącznik dźwigni zmiany biegów A / T.

10 10 Moduł sterujący SRS
11 20 Przekaźnik zamka drzwi;

Przekaźnik odblokowania drzwi;

Sterownik szyberdachu;

Siłownik zamka drzwi kierowcy.

12 15 Silnik wycieraczki tylnej;

Przełącznik wielofunkcyjny.

13 10 Przekaźnik uruchamiania;

Przekaźnik alarmu włamaniowego.

14 Nieużywany
15 10 Moduł sterujący DRL
16 20 Przełącznik ogrzewania lewego (prawego) przedniego siedzenia
17 10 Przełącznik odmgławiacza, ECM;

Silnik lusterka zewnętrznego kierowcy (wspomaganie) i

odmgławiacz.

18 15 Cewka zapłonowa;

Skraplacz.

19 15 Przekaźnik podnośnika szyb;

Wyłącznik światła stopu.

20 15 Przełącznik świateł awaryjnych;

ETACM.

21 20 Silnik wycieraczki przedniej;

Przełącznik wielofunkcyjny.

22 10 Przekaźnik tylnych świateł przeciwmgielnych
23 10 Przekaźnik przednich świateł przeciwmgielnych;

Przekaźnik podnośnika szyby;

ETACM;

Timer odmgławiacza;

Siłownik poziomowania lewego (prawego) reflektora;

Przełącznik poziomowania reflektorów.

24 10 Przekaźnik dmuchawy;

Sterownik szyberdachu.

25 30 Przekaźnik odmgławiacza;

Timer odmgławiacza;

ETACM.

26 15 Prawa lampa czołowa
27 10 Przekaźnik przednich świateł przeciwmgielnych
28 15 Lewy reflektor;

Zestaw wskaźników.

29 15 Zestaw wskaźników;

Przełącznik tylnych świateł przeciwmgielnych;

Złącze łącza danych;

Audio;

ETACM;

Wyłącznik ostrzegawczy drzwi;

Uniwersalne złącze kontrolne;

Lampka bagażnika;

Lampka oświetlenia mapy

Lampka wewnętrzna;

Montaż konsoli górnej.
