Hyundai Accent (2018-2019) – skrzynka bezpieczników
Hyundai Accent (2018-2019) – schemat skrzynki bezpieczników
Rok produkcji: 2018, 2019.
Bezpieczniki zapalniczki (gniazdo zasilania) w Hyundaiu Accent (2018-2019) to bezpiecznik nr 2 (zapalniczka) i nr 6 (gniazdo akcesoriów) w skrzynce bezpieczników tablicy rozdzielczej.

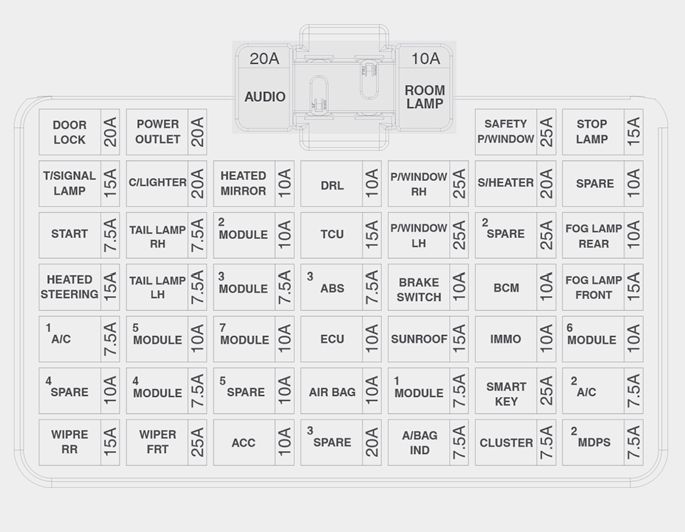

Tablica przyrządów
| Nazwa | Ampery [A] | Opis |
| DOOR LOCK | 20 | Blok złącza I/P
(przekaźnik odblokowania tylnej klapy, przekaźnik blokady i odblokowania drzwi, przekaźnik odblokowujący z dwoma obrotami). |
| POWER OUTLET | 20 | Gniazdo zasilania |
| SAFETY P/WINDOW | 25 | Moduł bezpieczeństwa okna elektrycznego kierowcy |
| STOP LAMP | 15 | Blok złączy I/P (moduł elektroniczny sygnału stopu) |
| T/SIGNAL LAMP | 15 | BCM, SLM |
| C/LIGHTER | 20 | Zapalniczka |
| HEATED MIRROR | 10 | Zasilanie lusterek zewnętrznych kierowcy i pasażera;
Moduł sterujący klimatyzacji. |
| DRL | 10 | BCM |
| P / WINDOW RH | 25 | Główny wyłącznik szyby;
Włącznik szyby pasażera. |
| S / HEATER | 20 | Moduł sterujący podgrzewaniem przednich siedzeń |
| SPARE1 | 10 | – |
| START | 7,5 | Z inteligentnym kluczykiem:
ECM/PCM; Blok złączy E/R (przekaźnik rozruchu); Moduł inteligentnego sterowania kluczykiem; Przełącznik zakresu skrzyni biegów; Stacyjka; Przełącznik sprzęgła; Bez inteligentnego kluczyka: Przekaźnik alarmu włamaniowego; Przełącznik zakresu skrzyni biegów; Blokada zapłonu; Przełącznik sprzęgła. |
| TAIL LAMP RH | 7,5 | Światło główne prawe;
Tylne światło zespolone (OUT) prawe; Światło tablicy rejestracyjnej prawe; Tylne światło zespolone (IN) prawe; ILL (+). |
| MODULE2 | 10 | Moduł FCA;
Przełącznik Crash Pad. |
| TCU | 15 | Blok złączy E/R (bezpiecznik – B/UP LAMP);
Dźwignia zmiany biegów A/T; Przełącznik zakresu mostu pędnego; Przełącznik światła stopu. |
| P/WINDOW LH | 25 | Główny wyłącznik szyby |
| SPARE2 | 25 | – |
| FOG LAMP REAR | 10 | Tylne światła przeciwmgielne |
| HEATED STEERING | 15 | Ogrzewanie kierownicy |
| TAIL LAMP LH | 7,5 | Światło główne lewe;
Tylne światło zespolone (OUT) lewe; Światło tablicy rejestracyjnej lewe; Tylne światło zespolone (IN) lewe; |
| MODULE3 | 7,5 | Moduł sterujący podgrzewaniem przednich siedzeń;
Dźwięk; Elektrochromowe lusterko; Moduł sterowania klimatyzacją; Sprężyna zegarowa; Wskaźnik dźwigni zmiany biegów A/T. |
| ABS3 | 7,5 | Blok złączy E/R (uniwersalne złącze kontrolne);
Moduł ESC |
| BRAKE SWITCH | 10 | Moduł sterowania inteligentnym kluczem;
Wyłącznik światła stop. |
| BCM | 10 | BCM |
| FOG LAMP FRONT | 15 | Blok złączy I/P (przekaźnik przednich świateł przeciwmgielnych) |
| A/C1 | 7,5 | Blok złączy E/R (przekaźnik dmuchawy);
Moduł sterujący klimatyzacji. |
| MODULE5 | 10 | Silnik szyberdachu;
Moduł sterujący podgrzewaniem przednich siedzeń. |
| MODULE7 | 10 | Jednostka TPMS |
| ECU | 10 | ECM/PCM;
Moduł immobilizera; Moduł inteligentnego sterowania kluczem. |
| SUNROOF | 15 | Silnik szyberdachu |
| IMMO. | 10 | Moduł immobilizera |
| MODULE6 | 10 | Kluczowy elektromagnes |
| SPARE4 | 10 | – |
| MODULE4 | 7,5 | SLM;
BCM; Moduł inteligentnego sterowania kluczem. |
| SPARE5 | 10 | – |
| AIR BAG | 10 | Moduł sterujący SRS,;
Czujnik wykrywania obecności. |
| MODULE1 | 7,5 | BCM;
SLM; Blokada kluczowa. |
| SMART KEY | 25 | Moduł Smart Key Control |
| A/C2 | 7,5 | – |
| WIPER RR | 15 | Przełącznik wielofunkcyjny;
Silnik tylnej wycieraczki; Przekaźnik tylnej wycieraczki. |
| WIPER FRT | 25 | Przełącznik wielofunkcyjny;
Silnik wycieraczek przedniej szyby; Blok złączy E/R (przekaźnik wycieraczek). |
| ACC | 10 | Blok złączy I/P (przekaźnik wyjściowy zasilania);
BCM; SLM; Audio; Blokada klucza; Przełącznik zasilania lusterka zewnętrznego; Moduł inteligentnego sterowania kluczem; Złącze USB do ładowania. |
| SPARE3 | 20 | – |
| A/BAG IND | 7,5 | Zestaw wskaźników;
Moduł sterujący klimatyzacji. |
| CLUSTER | 7,5 | Klaster instrumentów |
| MDPS2 | 7,5 | Jednostka MDPS |
| AUDIO | 20 | Audio |
| ROOM LP | 10 | Blok złączy I/P (przekaźnik oświetlenia wewnętrznego);
Lampa konsoli górnej; Moduł sterowania klimatyzacją; SLM; BCM; Automatyczny czujnik światła; Moduł TPMS; Zestaw wskaźników; Złącze łącza danych; Lampka wnętrza; Lampa bagażnika; Lusterko elektrochromowe. |
Komora silnika
| Rodzaj | Nr | Nazwa przekaźnika |
| MICRO | AC | Przekaźnik klimatyzacji |
| E81 | Przekaźnik uruchamiania | |
| E82 | Przekaźnik dmuchawy | |
| E83 | Przekaźnik pompy paliwa | |
| E84 | Przekaźnik wentylatora chłodzącego 1 | |
| E85 | Przekaźnik wysokich obrotów wycieraczek | |
| E86 | Przekaźnik wycieraczek niskich obrotów | |
| E87 | Przekaźnik H/LAMP HI | |
| E88 | Przekaźnik reflektora | |
| E89 | Przekaźnik wentylatora chłodzącego 2 | |
| E90 | Przekaźnik klaksonowy | |
| E91 | Przekaźnik klaksonu | |
| MINI | E93 | Przekaźnik klaksonowy |
Komora silnika (osłona zacisków akumulatora)
| Nazwa | Ampery [A] | Opis |
| MDPS | 80 | Jednostka MDPS |
| ALT | 150 | Blok złączy E/R (bezpiecznik – ABS1, ABS2, BLOWER, REAR HEATED) |
| REAR HEATED | 40 | Blok złączy I/P (przekaźnik tylnego odmgławiacza) |
| ABS1 | 40 | Moduł ESC;
Uniwersalne złącze kontrolne. |
| ABS2 | 40 | Moduł ESC |
| BLOWER | 40 | Blok złączy E/R (przekaźnik dmuchawy) |
| WIPER | 10 | Silnik wycieraczki przedniej;
Przełącznik wielofunkcyjny; Blok złączy E/R (przekaźnik wycieraczek niskiej prędkości) |
| ECU4 | 15 | ECM/PCM |
| SENSOR1 | 10 | Zawór kontroli oleju #1/#2;
Blok złączy E/R (przekaźnik wentylatora chłodzącego 1/2); Czujnik tlenu (góra); Czujnik tlenu (dół); Zawór elektromagnetyczny zmiennego wlotu; Blok przekaźnika pomocniczego (przekaźnik klimatyzacji); Zawór elektromagnetyczny kontroli przedmuchu; Zawór zamykający kanister. |
| ECU2 | 15 | ECM/PCM |
| ECU3 | 20 | ECM/PCM |
| HEAD LAMP RH | 10 | Lampa czołowa prawa |
| HEAD LAMP LH | 10 | Lampa czołowa lewa |
| IGN COIL | 20 | Cewka zapłonowa od 1 do 4;
Skraplacz |
| ECU5 | 15 | ECM/PCM;
Blok złączy E/R (przekaźnik pompy paliwa) |
| B/UP LAMP | 10 | Przełącznik lampy rezerwowej |
| B + 1 | 40 | Blok złączy I/P
(bezpiecznik – DRL, FOGLAMP FRONT, złącze zasilania (AUDIO, ROOM LAMP)) |
| B + 2 | 50 | Blok złączy I / P (bezpiecznik – IMMO, SMART KEY1, BRAKE SWITCH, BCM, SAFETY P/WINDOW, S/HEATER, SUNROOF, przekaźnik szyby) |
| IG2 | 40 | Wyłącznik zapłonu;
Skrzynka przekaźników PDM (przekaźnik IG2); Blok złączy E/R (przekaźnik rozruchu). |
| COOLING FAN | 40 | Blok złączy E/R (przekaźnik wentylatora chłodzącego 1/2) |
| ECU1 | 30 | Blok złączy E/R (bezpiecznik – ECU3, ECU4, przekaźnik główny) |
| B/ALARM HORN | 10 | B/Przekaźnik klaksonu |
| HEAD LAMP | 20 | Blok złączy E/R (przekaźnik reflektora) |
| H/LAMP HI | 20 | Bez DRL:
blok złączy E/R (przekaźnik H/lamp HI) Z DRL: SLM; BCM. |
| FUEL PUMP | 20 | Blok złączy E/R (przekaźnik pompy paliwa) |
| HORN | 10 | Blok złączy E/R (przekaźnik klaksonu) |
| A/C | 10 | Blok przekaźników pomocniczych (przekaźnik klimatyzacji) |
| AMS | 10 | Czujnik akumulatora |
| B + 3 | 40 | Blok przyłączeniowy tablicy rozdzielczej (bezpiecznik – T/SIGNAL LAMP, DOOR LOCK, przekaźnik lampy tylnej) |
| IG1 | 40 | Wyłącznik zapłonu;
Skrzynka przekaźników PDM (przekaźnik IG1, przekaźnik ACC). |
| POWER OUTLET | 40 | Blok złączy I/P (przekaźnik wyjścia zasilania) |
