Rok produkcji: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

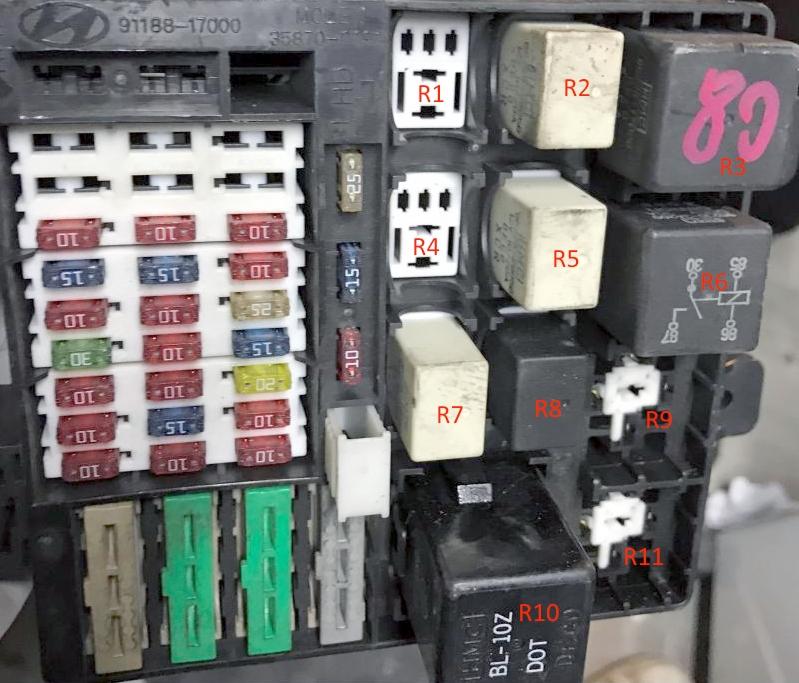

Aby uzyskać dostęp do skrzynki, należy zdjąć osłonę zabezpieczającą.
Oznaczenia bezpieczników
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RR HTD | 30 | Przekaźnik ogrzewania tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP | 10 | Przekaźnik świateł STOP, przekaźnik elektrycznych podnośników szyb | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D/LOCK | 15 | Przekaźnik zamykania (otwierania) drzwi, ETACS, przekaźnik szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HAZARD | 10 | Przekaźnik alarmu (immobilizera), przekaźnik świateł awaryjnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AUDIO | 10 | Radioodtwarzacz samochodowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/LIGHT | 15 | Zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/B | 10 | Sterownik poduszek powietrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/B IND | 10 | Kontrolka poduszek powietrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T/SIG | 10 | Przełącznik świateł awaryjnych, timer pasów bezpieczeństwa, tablica przyrządów, sterownik ABS, rezystor wzbudzenia, silnik pompki spryskiwacza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU | 15 | Sterownik silnika (ECM), czujnik prędkości pojazdu, sterownik skrzyni biegów (TCM), cewka zapłonowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ETACS | 10 | ETACS, selektor automatycznej skrzyni biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RRWPR | 10 | Silnik wycieraczki tylnej szyby, przekaźnik wycieraczki tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START | 10 | Przekaźnik rozrusznika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FRTWPR | 20 | Przekaźnik wycieraczek przednich, silnik pompki spryskiwacza, timer wycieraczek i ogrzewania tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HTD | 15 | Przełącznik ogrzewania lewego (prawego) fotela przedniego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/OUTLET | 25 | Przednie (tylne) gniazdo zasilania do podłączenia odbiorników zewnętrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 | 10 | ETACS, przekaźnik elektrycznych podnośników szyb, przekaźnik ogrzewania tylnej szyby, przekaźnik szyberdachu, przekaźnik reflektorów, przekaźnik wentylatora ogrzewania i klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O/S MRR | 10 | Przełącznik lusterek zewnętrznych, przekaźnik tylnych świateł przeciwmgielnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bezpiecznik zapalniczki oznaczony jest jako C/LIGHT, a dodatkowych gniazd zasilania jako P/OUTLET.

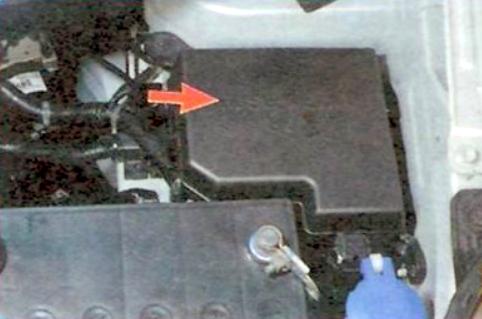

Znajduje się obok akumulatora, pod osłoną zabezpieczającą.

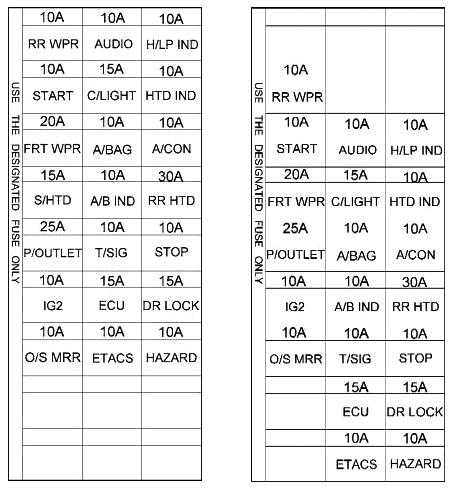

Przykładowy schemat z osłony

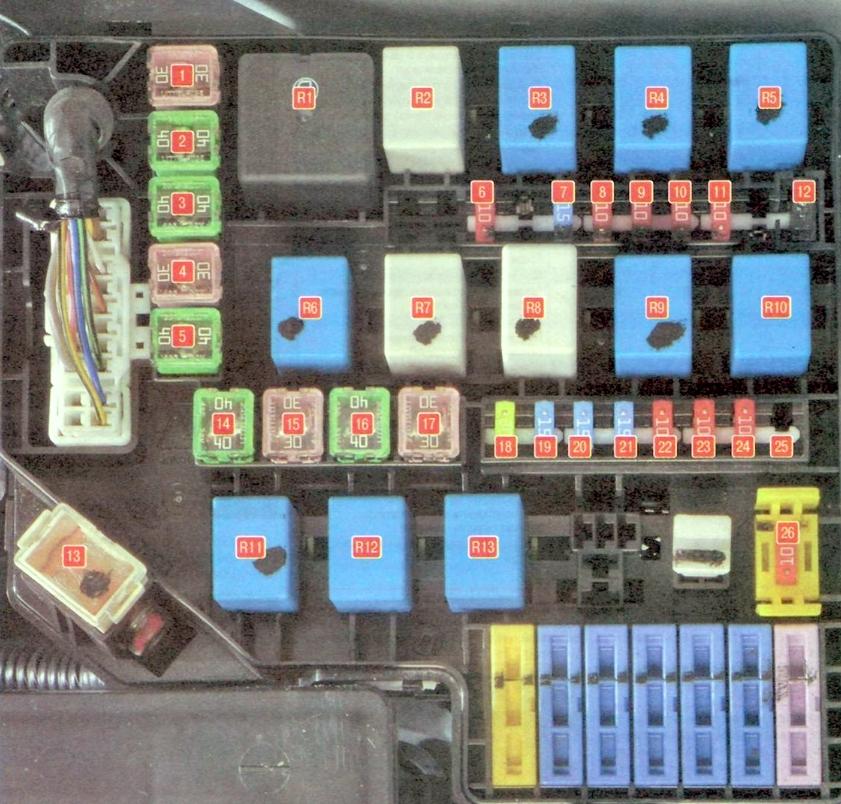

Schemat

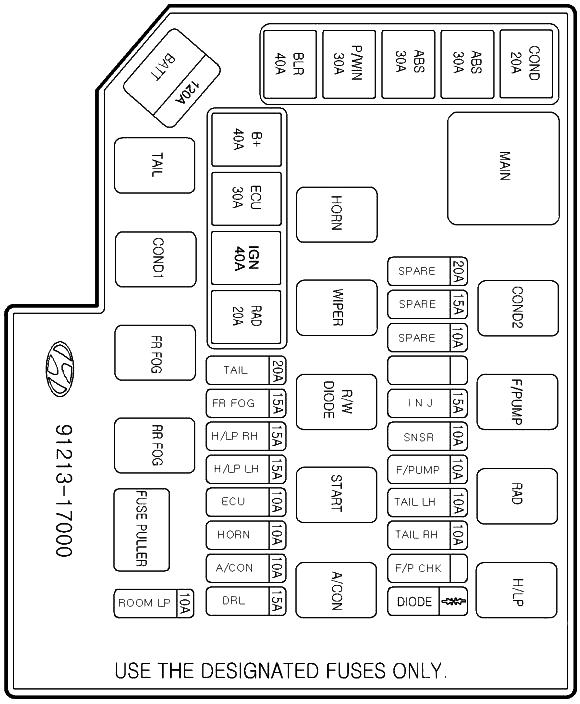

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 30 | COND — Wentylator elektryczny skraplacza (klimatyzacji) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | ABS — System stabilizacji toru jazdy ESP i układ ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | ABS — System stabilizacji toru jazdy ESP i układ ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 | P/WIN — Elektryczne podnośniki szyb | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 40 | BLR — Wentylator elektryczny nagrzewnicy (dmuchawa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | ABS — Układ ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | INJ — Wtryskiwacze paliwa, cewki zapłonowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | SNSR — Czujniki układu sterowania silnikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | F/PUMP — Pompa paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | TAIL LH — Lewa lampa tylna, lewa lampa oświetlenia tablicy rejestracyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | TAIL RH — Prawa lampa tylna, prawa lampa oświetlenia tablicy rejestracyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Dioda włączająca tylne światła przeciwmgielne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 120 | Alternator (obwód ładowania akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 40 | B+ — Klimatyzacja, ogrzewanie tylnej szyby, światła STOP, centralny zamek, alarm/immobilizer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | ECU — Sterownik silnika, alternator, przekaźnik główny układu sterowania silnikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | IGN — Rozrusznik, stacyjka (wyłącznik zapłonu) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | RAD — Wentylator elektryczny chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | TAIL — Lampy tylne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | FR FOG — Przednie światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | H/LP LH — Lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | H/LP RH — Prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | ECU — Sterownik silnika, alternator, przekaźnik główny układu sterowania silnikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | HORN — Sygnał dźwiękowy (klakson) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | A/CON — Klimatyzacja | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | DRL — Sterownik świateł do jazdy dziennej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | ROOM LP — Radioodtwarzacz, oświetlenie wnętrza, podświetlenie zegarów (tablicy przyrządów) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | MAIN — Przekaźnik główny | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | COND2 — Przekaźnik wentylatora skraplacza (niski bieg) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | F/P CHK — Przekaźnik pompy paliwa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | RAD — Przekaźnik wentylatora chłodnicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | H/LP — Przekaźnik włączania reflektorów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | HORN — Przekaźnik sygnału dźwiękowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | WIPER — Przekaźnik wycieraczki | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | R/W DIODE — Przekaźnik/dioda włączająca (poz. 12) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | START — Przekaźnik rozrusznika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | A/CON — Przekaźnik klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | TAIL — Przekaźnik włączania lamp tylnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | COND1 — Przekaźnik wentylatora skraplacza (wysoki bieg) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | FR FOG — Przekaźnik włączania tylnych świateł przeciwmgielnych | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

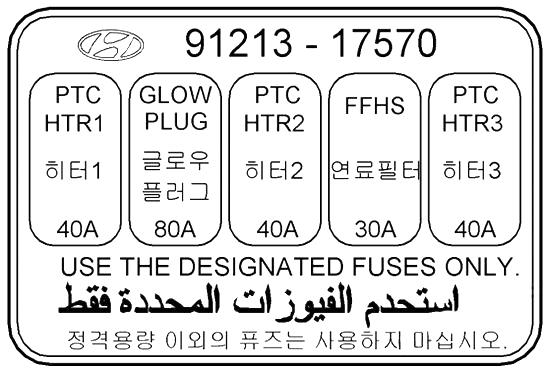

Źródło nie podaje dla tego bloku tabeli z numeracją pozycji i amperażem – wskazuje jedynie dwa oznaczenia obwodów widoczne na schemacie: GLOW (świece żarowe) oraz PTC (dodatkowa nagrzewnica PTC / dogrzewacz elektryczny).
Skrzynka bezpieczników w przedziale pasażerskim znajduje się w dolnej części tablicy rozdzielczej (deski rozdzielczej) – dostęp do niej uzyskuje się po zdjęciu osłony zabezpieczającej. Główna skrzynka bezpieczników i przekaźników w komorze silnika znajduje się obok akumulatora, również pod osłoną zabezpieczającą. Dodatkowy blok pod maską (obwody świec żarowych i nagrzewnicy PTC) znajduje się w komorze silnika – źródło nie precyzuje jego dokładnego położenia względem pozostałych elementów.
W modelu Hyundai Matrix (2001-2010) znajdziesz go tutaj: pozycja C/LIGHT o wartości 15 A w skrzynce: skrzynka bezpieczników i przekaźników w przedziale pasażerskim oraz pozycja P/OUTLET o wartości 25 A w skrzynce: skrzynka bezpieczników i przekaźników w przedziale pasażerskim. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Hyundai Matrix (2001-2010) za ten obwód odpowiada pozycja 9 o wartości 10 A w skrzynce: główna skrzynka bezpieczników i przekaźników pod maską oraz pozycja R3 w skrzynce: główna skrzynka bezpieczników i przekaźników pod maską. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Hyundai Matrix (2001-2010) tego obwodu pilnuje pozycja T/SIG o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w przedziale pasażerskim oraz pozycja FRTWPR o wartości 20 A w skrzynce: skrzynka bezpieczników i przekaźników w przedziale pasażerskim. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Hyundai Matrix (2001-2010) znajdziesz go tutaj: pozycja RRWPR o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w przedziale pasażerskim oraz pozycja R7 w skrzynce: główna skrzynka bezpieczników i przekaźników pod maską. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Hyundai Matrix (2001-2010) za ten obwód odpowiada pozycja 14 o wartości 40 A w skrzynce: główna skrzynka bezpieczników i przekaźników pod maską. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Hyundai Matrix (2001-2010) tego obwodu pilnuje pozycja 17 o wartości 30 A w skrzynce: główna skrzynka bezpieczników i przekaźników pod maską oraz pozycja R4 w skrzynce: główna skrzynka bezpieczników i przekaźników pod maską. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Hyundai Matrix (2001-2010) znajdziesz go tutaj: pozycja AUDIO o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w przedziale pasażerskim oraz pozycja 26 o wartości 10 A w skrzynce: główna skrzynka bezpieczników i przekaźników pod maską. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Hyundai Matrix (2001-2010) za ten obwód odpowiada pozycja STOP o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w przedziale pasażerskim, pozycja IG2 o wartości 10 A w skrzynce: skrzynka bezpieczników i przekaźników w przedziale pasażerskim, pozycja 4 o wartości 30 A w skrzynce: główna skrzynka bezpieczników i przekaźników pod maską. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
