Smart Roadster (2003-2005) – skrzynka bezpieczników

Smart Roadster (2003-2005) – schemat skrzynki bezpieczników

Rok produkcji: 2003, 2004, 2005.


Bezpiecznik zapalniczki (gniazdo zasilania) w Smarcie Roadster (2003-2005) to bezpiecznik 21 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników z przodu

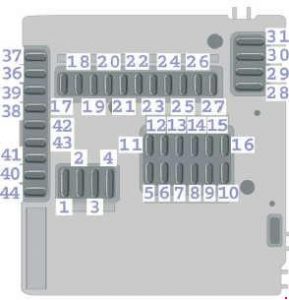

Smart Roadster – schemat skrzynki bezpieczników (przód)
Nr
Ampery [A]
Opis
1 25 Rozrusznik
2 20 Wycieraczki szyby przedniej, pompa spryskiwacza
3 20 Dmuchawa nagrzewnicy, ogrzewanie siedzenia
4 30 Okna elektryczne, L. i R.
5 7.5 Przełącznik światła
6 7.5 Światła postojowe / tylne, R.
7 7.5 Światła postojowe / tylne, L.
8 20 Zacisk 87/3 przekaźnik główny (silnik)
9 10 Zacisk 87/2 przekaźnik główny (silnik)
10 15 Zacisk 87/1 przekaźnik główny (silnik)
11 7.5 Zestaw wskaźników, zestaw bezpieczeństwa, OBD, klakson (tylko ze skórzaną sportową kierownicą z systemem przełączników kołyskowych)
12 15 Radio CD, oświetlenie wnętrza
13 15 Światła przeciwmgielne
14 25 Zawory ESP
15 15 Chłodnica powietrza doładowującego, sprężarka klimatyzacji
16 10 Elektryczna pompa paliwa
17 15 Wycieraczka tylnej szyby
18 7.5 Urządzenie wyzwalające poduszkę powietrzną, ESP
19 7.5 Regulacja lustra
20 15 Radio, CD, zestaw wskaźników, obrotomierz, OBD, lampa zapasowa, zmieniarka CD
21 15 Gniazdo zasilania,  zapalniczka
22 7.5 Światła mijania, R.
23 7.5 Światła mijania, L.
24 7.5 Światła drogowe, R.
25 7.5 Światło drogowe, światło zespolone L./
26 15 Światło hamowania
27 7.5 Jednostka sterująca silnika
28 30 Ogrzewanie tylnej szyby / wentylator silnika
29 30 Miękki top
30 40 Ręczna skrzynia biegów
31 30 Klakson, centralny zamek, zdalne odblokowanie tylnej klapy
36 Bezpiecznik zapasowy 15
37 15 Bezpiecznik zapasowy 15 (W450, szklany dach przesuwny)
38 Bezpiecznik zapasowy 15
39 Bezpiecznik zapasowy 15
40 Bezpiecznik zapasowy 30
41 Bezpiecznik zapasowy 30
42 Bezpiecznik zapasowy 30
43 25 Bezpiecznik zapasowy 30
44 25 Bezpiecznik zapasowy 30, ogrzewanie siedzenia
Zobacz również:  Smart City Coupe (1998-2002) – skrzynka bezpieczników

Skrzynka bezpieczników z tyłu

Smart Roadster – schemat skrzynki bezpieczników (tył)
Nr
Ampery [A]
Opis
32 30 Pompa wtrysku powietrza wtórnego (kontrola emisji)
33 50 Stacyjka
34 50 Jednostka sterująca ESP
35 30 Jednostka sterująca wspomaganiem kierownicy

Rama mocująca z pozycjami wtyków przekaźnika

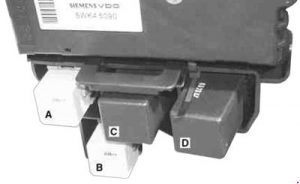

Smart Roadster – schemat skrzynki bezpieczników – rama mocująca z pozycjami wtyków przekaźnika
Nr
Funkcja przełączana
a Przekaźnik systemu wycieraczek
b Przekaźnik świateł przeciwmgielnych
c Sterownik lewego podgrzewanego siedzenia
d Sterownik prawego podgrzewanego siedzenia
