Smart Fortwo 451 (2007-2015) – skrzynka bezpieczników

09/10/2021

Spis treści

Smart Fortwo 451 (2007-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Smarcie Fortwo 451 (2007-2015) to bezpiecznik 21 w skrzynce bezpiecznikowej na desce rozdzielczej.

Deska rozdzielcza

Skrzynka bezpieczników znajduje się po stronie kierowcy pod deską rozdzielczą.

Przód

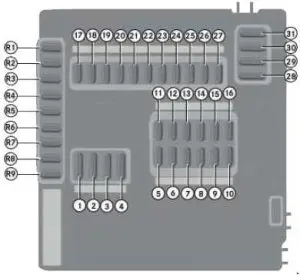

Smart ForTwo 451 – schemat skrzynki bezpieczników – deska rozdzielcza (przód)
Nr
Opis
Ampery [A]
1 Silnik 132.9, 660.9:

Rozrusznik;

Silnik 780.009:

Pompa próżniowa wspomagająca hamulec.

25
2 Silnik wycieraczek 25
3 Jednostka sterująca funkcją komfortu okna elektrycznego 20
4 Silnik dmuchawy 25
5 Lewe przednie światło
przeciwmgielne Przednie prawe światło przeciwmgielne
10
6 Prawe tylne światło;

Prawe światło postojowe;

Lewe światło tablicy rejestracyjnej;

Prawa lampa tablicy rejestracyjnej.

7.5
7 Lewe tylne światło;

Lewe światło postojowe.

7.5
8 Silnik 132,9:
Wtórna pompa wstrzykiwania powietrza;Przekaźnik Me-SFI [ME];

Przełącznik elektroniczny moduł sterowania dźwignią;

Automatyczne urządzenie ręczne sterowanie przekładnia;

Cylinder 1 cewki zapłonowej;

Cylinder 2 cewki zapłonowej;

Cylinder 3 cewki zapłonowej;

silnika 660,9:

Jednostka sterująca CDI;

Przełącznik elektroniczny moduł sterowania

dźwignią jednostka;

Zautomatyzowana ręczna jednostka sterująca

skrzynią biegów;

Silnik 780.009:

Wysokonapięciowa nagrzewnica akumulatorowa/

25
9 Silnik 132.9:

Czujnik O2 za czujnikiem CAT;

O2 przed CAT;

Regulowany elektromagnes rozrządu wałka rozrządu;

Zewnętrzny zawór odcinający powietrze;

Zawór odcinający zbiornika z węglem aktywnym ;

Zawór przełączający EGR (z silnikiem 132.910);

Zawór odpowietrzający zbiornika;

Zawór regulatora ciśnienia (dla silnika 132.930);

Silnik 780.009:

Napęd elektryczny i wysokonapięciowy

silnik wentylatora ładowarki;

Silnik 660.9:

Jednostka sterująca CDI.

7.5
10 Silnik 132.9:

Czujnik O2 przed CAT;

Zawór przełączający pompy wtrysku wtórnego powietrza;

Cylinder 1 Zawór wtrysku paliwa;

Cylinder 2 Zawór wtrysku paliwa;

Cylinder 3 Zawór wtrysku paliwa;

Silnik 780.009:

Napęd elektryczny i pompa płynu chłodzącego

doładowującego wysokiego napięcia;

Pompa płynu chłodzącego układu chłodzenia akumulatora;

Silnik 660,9:

Gorący foliowy czujnik masowego przepływu powietrza;

Czujnik O2 przed jednostką sterującą CAT CDI;

Zawór przełączający stopnia wyjściowego żarzenia EGR.

15
11 Jednostka sterująca ESP 25
12 Zestaw wskaźników, Instrumenty dodatkowe;

Czujnik mikrofalowy;

Czujnik deszczu/czujnik światła;

Syrena alarmowa z czujnikiem nachylenia;

Światła kierunkowskazów w lewo,

Przekaźnik świateł hamowania;

Światła kierunkowskazów w prawo,

przekaźnik świateł hamowania;

Przekaźnik nagrzewnicy lusterek;

Sterownik automatycznej ręcznej

skrzyni biegów TPM [RDK];

Sterownik kombinowany;

Przełącznik na kokpicie;

Złącze łącza danych;

Sterownik rozrusznika-alternatora;

Odbiornik zdalnego sterowania

radiowego STH (silnik 780.009);

Przekaźnik tylnych świateł przeciwmgielnych.

10
13 Zapasowy bezpiecznik 15
14 Sprężarka czynnika chłodniczego

Silnik wentylatora powietrza doładowującego

15
15 Inteligentne radio 9;

Inteligentne radio 10;

Przednia lampa wewnętrzna;

Przekaźnik miękkiego dachu;

Przekaźnik OTW.

15
16 Silnik 132.9:

Pompa paliwa z czujnikiem wskaźnika

poziomu paliwa ME-SFI [ME];

Silnik 660.9:

Pompa paliwa z czujnikiem wskaźnika poziomu paliwa;

Jednostka sterująca CDI;

Silnik 780.009:

Przekaźnik silnika dmuchawy 1.

15
17 Silnik wycieraczki tylnych drzwi 15
18 Zespół instrumentów czujnika odchylenia do

bocznego i przyspieszenia wzdłużnego;

Czujnik zajętości siedzenia;

Automatyczna jednostka wyłączania poduszki

powietrznej (fotelik dziecięcy);

ESP;

Wspomaganie kierownicy jednostka sterująca;

Pasy bezpieczeństwa.

10
19 Silnik 132.9:

ME-SFI [ME] Jednostka sterująca;

Zautomatyzowana ręczna jednostka

sterująca skrzynią biegów;

Złącze łącza danych;

Jednostka sterująca TPM [RDK];

Jednostka sterująca rozrusznikiem i alternatorem;

Silnik 780.009:

Złącze łącza danych;

Silnik 660.9:

Jednostka sterująca CDI;

Zautomatyzowana ręczna jednostka

sterująca skrzynią biegów;

Złącze łącza danych.

7,5
20 Inteligentne radio 9;

Inteligentne radio 10;

Sterownik nagrzewnicy/klimatyzacji;

Sterownik nagrzewnicy przedniego siedzenia (SIH);

Włącznik prawej wycieraczki;

Przełącznik regulacji lusterka zewnętrznego;

Elektrycznie regulowane i podgrzewane lusterka zewnętrzne.

10
21 Gniazdo wewnętrzne
15
22 Lewe światło mijania 7.5
23 Prawe światło mijania 7.5
24 Silnik 132.9:

Elektroniczna jednostka sterująca modułu

dźwigni zmiany biegów;

Silnik  132.9, 660.9, 780.009:

Przekaźnik tylnych świateł przeciwmgielnych;

Wyłącznik świateł stop.

15
25 Prawe światło drogowe 7.5
26 Lewe światło drogowe 7.5
27 Silnik 132,9:

jednostka sterująca ME-SFI [ME].

7.5
28 Ogrzewana szyba tylna 40
29 Miękki dach Przekaźnik OPEN (otwarcie);

Miękki dach Przekaźnik CLOSE (zamknięcie).

30
30 Silnik 132.9, 660.9:

Automatyczna ręczna jednostka sterująca skrzynią biegów;

Silnik 780.009:

Akumulator wysokonapięciowy i silnik

wentylatora wewnętrznego.

40
31 Klakson;

Prawe drzwi Silnik CL;

Lewe przednie drzwi Centralny zamek;

Drzwi tylne Silnik CL [ZV];

Klapka wlewu paliwa Silnik CL [ZV];

Włącznik klaksonu.

20
R1 Silnik 132,9, 660,9:

Przekaźnik grzałki lustrzanej.

7.5
R2 Silnik 132.9:

Włącznik świateł stop.

7.5
R3 Pusty
R4 Silnik 780.009:

Lustrzany przekaźnik nagrzewnicy.

7,5-
R5 Silnik 780.009:

Wysokonapięciowa jednostka sterująca ładowarki;

Zewnętrzna jednostka sterująca komunikacją z gniazdem.

7.5
R6 Silnik 780.009:

jednostka sterująca pojazdu elektrycznego EVCM

15
Silnik 132.9, 660.9:

Przekaźnik światła cofania;

Przekaźnik światła hamowania.

10
R7 od 2.9.10; silnik 132,9:

Przednia lampa wewnętrzna;

Silnik 660,9:

Przednia lampa wewnętrzna.

Silnik 780.009:

Jednostka sterująca silnika elektrycznego EDCM

10
R8 od 2.9.10; Silnik 132,9:

Wzmacniacz systemu dźwiękowego;

Silnik 660,9:

Wzmacniacz systemu dźwiękowego.

20
Silnik 780.009:

Jednostka sterująca rozdzielacza wysokiego napięcia PDU

7.5
R9 Silnik 132.9, 660.9:

Jednostka sterująca podgrzewacza

przedniego siedzenia (SIH)

25
Silnik 780.009:

Sterownik pompy próżniowej wspomagania hamulców.

25

Rewers

Smart ForTwo 451 – schemat skrzynki bezpieczników – deska rozdzielcza (tył)
Nr
Opis
Ampery [A]
32 Pusty
33 Włącznik zapłonu/rozrusznika 50
34 Jednostka sterująca ESP 40
35 Jednostka sterująca wspomaganiem kierownicy 30

Przekaźnik

Smart ForTwo 451 – schemat skrzynki bezpieczników – przekaźnik
Nr
Przekaźnik
A Lewy kierunkowskaz/przekaźnik światła stop

Przekaźnik wspomagający nagrzewnicę akumulatora

wysokiego napięcia (tylko pojazdy ECE).

B Prawy kierunkowskaz/przekaźnik światła stop;

Przekaźnik silnika wentylatora chłodnicy

(tylko pojazdy ECE);

Przekaźnik pompy paliwa.

C Przekaźnik nagrzewnicy lustrzanej;

Przekaźnik tylnego światła przeciwmgielnego.

K57 Przekaźnik wspomagający nagrzewnicę

akumulatora wysokiego napięcia.

K59 Przekaźnik silnika wentylatora chłodnicy
Smart ForTwo 451 – schemat skrzynki bezpieczników – przekaźnik
Nr
Przekaźnik
K61 Przekaźnik silnika dmuchawy 1
K62 Przekaźnik silnika dmuchawy 2

Smart ForTwo 451 – schemat skrzynki bezpieczników – przekaźnik
Nr
Opis
Ampery [A]
F36 Silnik 132.9:

Pompa wtrysku wtórnego powietrza

50
F58 Silnik 780.009:

Jednostka sterująca silnika elektrycznego EDCM

60
Silnik 132.9:

Alternator rozrusznika

200
F91 Jednostka sterująca SAM 100
