Honda CR-Z (2010-2016) – skrzynka bezpieczników

Honda CR-Z (2010-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015, 2016.


Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie CR-Z (2010-2016) to bezpiecznik 13 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Przedział pasażerski



  1. Skrzynka bezpiecznikowa
  2. Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
  3. Moduł wskaźników
  4. Immobiliser-Keyless
  5. Jednostka sterująca HandsFreeLink
  6. Przekaźnik światła przeciwmgielnego (lewy)
    Przekaźnik klaksonu (prawy)
  7. Przekaźnik siłownika zwalniania klapy (lewy)
    Przekaźnik odblokowania drzwi kierowcy (prawy)

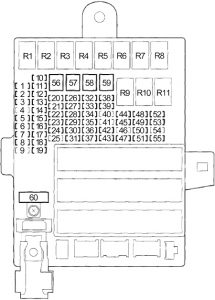

Skrzynka bezpieczników w przedziale pasażerskim

Honda CR-Z – schemat skrzynki bezpieczników – przedział pasażerski
Nr Amp [A] Opis
1 15 Jednostka audio-nawigacyjna;


Oświetlenie przestrzeni ładunkowej;

Złącze łącza danych (DLC);

Oświetlenie lusterka kosmetycznego kierowcy;

Oświetlenie lusterka kosmetycznego pasażera;

Oświetlenie wnętrza drzwi kierowcy;

Oświetlenie wnętrza drzwi pasażera;

Oświetlenie lewej tylnej tacy;

Oświetlenie prawej tylnej tacy;

Moduł sterujący miernikiem;

Jednostka sterująca bezkluczykowa z immobilizerem;

Jednostka sterująca HandsFreeLink;

Indywidualne oświetlenie mapy;

Zintegrowana jednostka sterująca Multiplex (MICU);

Moduł sterowania silnikiem (MCM).

2 7,5 Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
3 20 Główny wyłącznik szyby
4
5 10 Jednostka audio-nawigacyjna;

Światło cofania;

Przełącznik światła cofania (M / T);

Moduł sterujący silnikiem (ECM (M / T));

Przełącznik zakresu skrzyni biegów (CVT);

Zintegrowana jednostka sterująca Multiplex (MICU).

6 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
7 10 A / T:

Moduł sterowania zespołem napędowym – PCM (VBSOL)

8 7,5 Zespół dodatkowego systemu przytrzymującego (SRS);

Zespół systemu wykrywania pasażerów (ODS);

Wskaźnik odcięcia poduszki powietrznej pasażera z przodu.

9 20 Przekaźnik światła przeciwmgielnego;

Światła przeciwmgielne.

10 7,5 Przekaźnik sprzęgła sprężarki klimatyzacji;

Przekaźnik silnika dmuchawy;

Moduł klimatyzacji;

Przekaźnik ogrzewania siedzenia kierowcy;

Przekaźnik sterowania wentylatorem (dioda A / C B);

Przekaźnik ogrzewania siedzenia pasażera;

Przełącznik lusterka elektrycznego;

Przekaźnik wentylatora chłodnicy (dioda klimatyzacji B);

Przekaźnik odmgławiacza tylnej szyby;

Silnik sterujący recyrkulacją;

Wskaźniki przełącznika ogrzewania siedzenia.

11 7,5 Elektroniczna jednostka sterująca wspomagania układu kierowniczego (EPS);

Jednostka sterująca modulatorem VSA (MTR);

Czujnik przyspieszenia prędkości zbaczania.

12 10 Przełącznik położenia pedału hamulca (M / T);

Wyłącznik biegu jałowego (CVT);

Konwerter DCDC;

Zawór odpowietrzający pochłaniacza par paliwa (EVAP);

Zawór elektromagnetyczny blokady biegu wstecznego (M / T);

Czujnik masowego przepływu powietrza (MAF);

Wtórny czujnik tlenu podgrzanego (HO2S).

13 20 Gniazdo zasilania akcesoriów
14 7,5 Jednostka nawigacji audio;

Elektromagnes blokady klucza;

Jednostka sterująca zestawu głośnomówiącego;

Zintegrowana jednostka sterująca Multiplex (MICU).

15 7,5 Światła do jazdy dziennej (DRL)
16 10 Silnik wycieraczki tylnej szyby
17 20 Główny przełącznik szyby;

Silnik szyby pasażera (przełącznik szyby pasażera).

18
19
20 15 Immobiliser-Keyless;

Moduł sterujący silnika, zespołu napędowego (ECM / PCM)

21 15 Silnik spryskiwacza;

Zintegrowana jednostka sterująca Multiplex (MICU).

22 7,5 Elektryczny czujnik obciążenia (ELD);

Moduł sterujący licznika;

Moduł sterujący silnika (MCM);

Elektromagnes blokady zmiany biegów (CVT);

Jednostka sterująca układu monitorowania ciśnienia w oponach (TPMS).

23 10 Przełącznik ostrzegawczy;

Zintegrowana jednostka sterująca Multiplex (MICU).

24 10 Przełącznik położenia pedału hamulca;

Górne światło hamowania;

Światła hamowania;

Zintegrowana jednostka sterująca Multiplex (MICU);

Moduł sterujący silnika, zespołu napędowego (ECM / PCM);

Klakson;

Przekaźnik klaksonu.

25 20 Wzmacniacz stereo
26 10 Czujnik stosunku powietrza do paliwa (A / F);

Przekaźnik czujnika stosunku powietrza do paliwa (A / F);

Bezpiecznik: nr 31 (7,5 A).

27 20 Elektryczny zamek drzwi;

Zintegrowana jednostka sterująca Multiplex (MICU).

28 20 Reflektor (główny);

Zintegrowana jednostka sterująca Multiplex (MICU).

29 10 Światło postojowe;

Zintegrowana jednostka sterująca Multiplex (MICU).

30 30 Silnik wentylatora chłodnicy (przekaźnik wentylatora chłodnicy)
31 7,5 Czujnik poziomu oleju silnikowego;

Przekaźnik wentylatora skraplacza klimatyzacji (dioda A / C).

32 10 Prawe światło główne (światło mijania)
15 Ksenon: prawy moduł HID
33 15 Przekaźnik cewki zapłonowej;

Cewki zapłonowe.

34 10 Lewy reflektor (światła mijania)
10 Ksenon: lewy reflektor (światła drogowe)
35 7,5 Siłownik zamka drzwi pasażera
36 10 Siłownik zamka drzwi kierowcy
37 30 Jednostka sterująca modulatorem VSA
38
39 15 Czujnik położenia wału korbowego (CKP);

Czujnik położenia wałka rozrządu (CMP);

Przekaźnik sterujący elektronicznego układu sterowania przepustnicą (ETCS);

Wtryskiwacze;

Moduł sterujący silnika, zespołu napędowego – ECM / PCM (IGP);

Przekaźnik główny PGM-FI nr 1;

PGM- Przekaźnik główny FI nr 2 (pompa paliwa).

40 10 Ogrzewanie siedzenia kierowcy;

Ogrzewanie siedzenia pasażera.

41
42 7,5 Moduł sterowania silnikiem (MCM);

Przekaźnik MCM nr 1;

Przekaźnik MCM nr 2.

43 7,5 Sprężarka klimatyzacji (przekaźnik sprzęgła sprężarki klimatyzacji)
44 7,5 Przekaźnik rozrusznika;

Moduł sterowania zespołem napędowym – PCM (STS).

45 7,5 Przekaźnik siłownika zwalniania klapy;

Siłownik zwalniania klapy.

46
47 30 Silnik wentylatora skraplacza klimatyzacji

(przekaźnik wentylatora skraplacza klimatyzacji)

48 10 Lewy reflektor (światła drogowe)
15 Xenon: lewa jednostka HID
49 7,5 Siłownik zamka drzwi pasażera
50
51 10 Prawe światło główne (światła drogowe)
52 15 Przekaźnik sterujący elektronicznego układu sterowania przepustnicą (ETCS);

Moduł sterujący silnika, zespołu napędowego – ECM / PCM (IG1 ETCS).

53 15 Moduł inteligentnej jednostki zasilającej (IPU);

Wentylator

(przekaźnik modułu sterowania silnikiem (MCM) nr 2);

Moduł falownika silnika (MPI)

(przekaźnik modułu sterowania silnikiem (MCM) nr 2).

54
55 10 Odmgławiacz lewego lusterka;

Odmgławiacz prawego lusterka.

56 30 Wycieraczka przednia;

Zintegrowana jednostka sterująca Multiplex (MICU).

57 30 Silnik dmuchawy (przekaźnik silnika dmuchawy)
58 30 Jednostka sterująca modulatorem VSA
59 30 Bez odmgławiacza lusterka elektrycznego:

Odmgławiacz tylnej szyby;

Odmgławiacz dodatkowego okna;

Skraplacz redukcji szumów.

40 Odmgławiacz lusterka elektrycznego:

Odmgławiacz tylnej szyby;

Odmgławiacz dodatkowego okna;

Skraplacz redukcji szumów;

Bezpiecznik: nr 55 (10 A).

60 50 Stacyjka
Przekaźnik
R1 Siłownik okien
R2 Silnik dmuchawy
R3 Czujnik stosunku powietrza do paliwa (A / F)
R4 Oświetlenie nr 1
R5 Cewka zapłonowa
R6 Główny numer PGM-FI 1
R7 Sterowanie elektronicznym układem sterowania przepustnicą (ETCS)
R8 Odmgławiacz tylnej szyby
R9 Oświetlenie nr 2
R10 Rozrusznik
R11



  1. Moduł sterowania silnikiem (MCM)
  2. Przekaźnik modułu sterowania silnikiem (MCM) nr 1
  3. Przekaźnik modułu sterowania silnikiem (MCM) nr 2

Komora silnika





  1. Skrzynka przekaźników nr 1
  2. Ręczna skrzynia biegów: moduł sterujący silnika (ECM)
    Automatyczna skrzynia biegów: moduł sterujący zespołem napędowym (PCM)
  3. Skrzynka przekaźników nr 2
  4. Jednostka sterująca modulatorem VSA



Skrzynka przekaźników komory silnika nr 1

Honda CR-Z – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika nr. 1
Nr Opis
R1 Sprzęgło sprężarki klimatyzacji
R2
R3 Sterowanie wentylatorem
R4 Główne PGM-FI nr 2 (pompa paliwa)

Skrzynka przekaźników komory silnika nr 2

Honda CR-Z – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika nr. 2
Nr Opis
R1 Wentylator skraplacza klimatyzacji
R2 Wentylator chłodnicy
R3

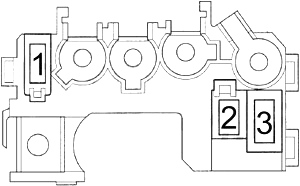

Skrzynka bezpieczników zacisków akumulatora

Honda CR-Z – schemat skrzynki bezpieczników – skrzynka bezpieczników zacisków akumulatora

Te bezpieczniki nie podlegają serwisowaniu; wymienić skrzynkę bezpiecznikową akumulatora jako zespół.

Nr [A] Opis
1 100 Konwerter DC-DC;

Przekaźnik oświetlenia nr 1;

Przekaźnik oświetlenia nr 2;

Przekaźnik zasilania okna;

Bezpieczniki:

nr 1, 2, 3, 9, 17, 25, 26, 27, 28, 29, 30, 32, 33 34, 37, 39, 40,

42, 43, 45, 47, 48, 51, 52, 53, 57, 58, 59, 60

2 70 Elektroniczna jednostka sterująca wspomagania kierownicy (EPS)
3 20 Bezpieczniki: 23, 24
