Honda Civic (1992-1995) – skrzynka bezpieczników

Honda Civic (1992-1995) – schemat skrzynki bezpieczników

Rok produkcji: 1992, 1993, 1994, 1995.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hondzie Civic (1992-1995) to bezpiecznik 23 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Przedział pasażerski

Honda Civic – schemat skrzynki bezpieczników – przedział pasażerski



  1. Skrzynka bezpiecznikowa
  2. Przekaźnik PGM-FI
  3. Tempomat
  4. Jednostka sterująca światłami do jazdy dziennej
  5. Przekaźnik zamknięcia dachu księżycowego Przekaźnik
    otwarcia dachu księżycowego
    M / T: Przekaźnik rozrusznika



Skrzynka bezpieczników w przedziale pasażerskim

Honda Civic – schemat skrzynki bezpieczników – skrzynka bezpieczników w przedziale pasażerskim
Nr Amp [A] Opis
1 30 Silnik szyberdachu
2
3 7,5 Zintegrowana jednostka sterująca;

Oświetlenie kopuły;

Oświetlenie obszaru bagażnika;

Złącze łącza danych (DLC);

Złącze opcjonalne „A”.

4 20 Silnik prawej tylnej szyby zasilanej
5 20 Silnik przedniej szyby prawej przedniej;

Jednostka sterująca szybą elektryczną (del Sol).

20 Silnik przedniej szyby lewej przedniej
6 20 Jednostka sterująca zamkiem drzwi
7 20 Silnik tylnej szyby lewej;

Jednostka sterująca szybą elektryczną (del Sol).

8 20 Przełącznik / silnik szyby przedniej lewej przedniej szyby;

Jednostka sterująca szybą elektryczną (del Sol).

20 Silnik prawej przedniej szyby zasilanej
9 10 Prawe światło drogowe;

Rezystor świateł do jazdy dziennej.

10 10 Lewe światło drogowe;

Lampka kontrolna świateł drogowych;

Rezystor świateł do jazdy dziennej.

11 10 del Sol:

Pomocniczy przekaźnik światła

12 15 z wyjątkiem del Sol:

PGM-FI;

Alternator;

Tempomat;

Zespół licznika;

Jednostka wykrywania obciążenia elektrycznego (ELD);

Czujnik prędkości pojazdu (VSS).

13 7,5 Lusterka elektryczne;

Układ przeciwblokujący;

Dopływ powietrza;

Przekaźnik silnika dmuchawy;

Przekaźnik odmgławiacza tylnej szyby;

Przekaźnik wentylatora chłodnicy;

Przekaźnik wentylatora skraplacza.

14 20 Przekaźniki otwarcia i zamknięcia szyberdachu;

Silnik spryskiwacza szyby przedniej;

Silnik spryskiwacza szyby tylnej;

Zintegrowana jednostka sterująca;

Silnik wycieraczki szyby przedniej;

Silnik wycieraczki szyby tylnej;

Przekaźnik szyby zasilanej.

15 10 Zegar;

Zespół wskaźnika;

Przełącznik świateł awaryjnych;

Światła awaryjne;

System blokady;

Zintegrowana jednostka sterująca;

Wskaźnik odblokowania dachu (del Sol);

Elektromagnes blokady zmiany biegów;

Przełącznik pozycji skrzyni biegów A / T;

Przełącznik główny (del Sol).

16 7,5 Jednostka sterująca światłami do jazdy dziennej;

Złącze opcjonalne „C”.

17 10 Jednostka sterująca światłami do jazdy dziennej;

Złącze opcjonalne „B”.

18 7,5 PGM-FI;

Zintegrowana jednostka sterująca;

Moduł sterujący silnika (ECM).

19 10 Światła mijania;

Ściemnianie sygnału;

Światła postojowe;

Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie konsoli;

Złącze opcjonalne „D”.

20
21 10 Prawe światło mijania;

Przełącznik dodatkowego światła (del Sol).

22 10 Lewe światło mijania
23 15 Radio stereo;

Odtwarzacz kasetowy lub odtwarzacz CD;

Zapalniczka;

Złącze opcjonalne „E”.

24 15 PGM-FI;

Alternator;

Tempomat;

Zespół wskaźnika;

Jednostka sterująca SRS;

Czujnik prędkości pojazdu (VSS).

25 10
Przekaźnik
R1 Siłownik okien
R2 z wyjątkiem del Sol ’94 -’95:

Awaryjne dla kierunkowskazów

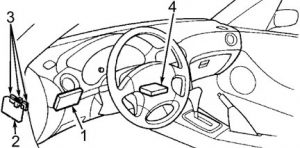

Honda Civic – schemat skrzynki bezpieczników – przedział pasażerski
  1. Skrzynka bezpiecznikowa
  2. Tempomat Jednostka sterująca światłami do jazdy dziennej
  3. Pomocniczy przekaźnik
    świateł Przekaźnik główny PGM-FI
    M / T: Przekaźnik wyłącznika rozrusznika Przekaźnik kierunkowskazów

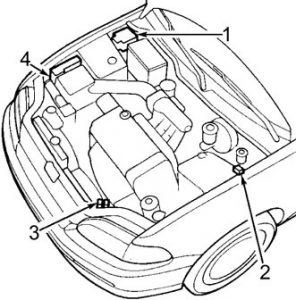

Komora silnika

Honda Civic – schemat skrzynki bezpieczników – komora silnika



  1. Skrzynka bezpiecznikowa
  2. Rezystor świateł do jazdy dziennej
  3. Przekaźnik sprzęgła sprężarki klimatyzacji, Przekaźnik wentylatora skraplacza klimatyzacji
  4. z ABS: skrzynka przekaźników

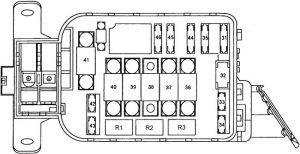

Skrzynka bezpiecznikowa komory silnika

Honda Civic – schemat skrzynki bezpieczników – skrzynka bezpieczników w komorze silnika
Nr Amp [A] Opis
31 15 Elektroniczna jednostka sterująca PGM-FI;

Główny przekaźnik PGM-FI.

32 7,5 PGM-FI;

Elektroniczna jednostka sterująca;

Moduł sterujący silnikiem (ECM);

Zegar;

Radio stereo;

Odtwarzacz kasetowy.

33 15 Przekaźnik wentylatora chłodnicy
34 30 Odmgławiacz tylnej szyby
15 Odmgławiacz tylnej szyby
35 20 Silnik wentylatora skraplacza, sprzęgło sprężarki klimatyzacji
36 50 Dystrybucja zasilania do bezpiecznika nr 1, 3 i 6;

Zasilanie okna;

Złącze opcjonalne „A”.

37 30 Silnik dmuchawy
38
39 50 Wyłącznik zapłonu (Bat)
40 40 Włącznik świateł kombinowanych;

Bezpiecznik nr 17;

Światła do jazdy dziennej.

41 80 Rozdział mocy (główny bezpiecznik)
42 20 Klaksony;

Światła hamowania;

Elektromagnes blokady kluczyka;

Tempomat;

Moduł sterujący silnika (ECM).

15 Klaksony;

Światła hamowania;

Elektromagnes blokady kluczyka.

43 10 Włącz światła sygnalizacyjne;

Kierunkowskaz;

Przekaźnik świateł awaryjnych;

Przełącznik ostrzegawczy.

44
45
46
Przekaźnik
R1 Odmgławiacz tylnej szyby
R2 Silnik dmuchawy
R3 Wentylator chłodnicy

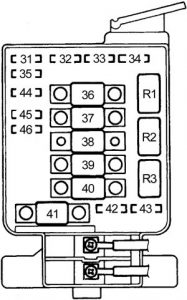

Skrzynka bezpieczników komory silnika (’94 -’95)

Honda Civic – schemat skrzynki bezpieczników – skrzynka bezpieczników w komorze silnika



Nr Amp [A] Opis
31 15 Główny przekaźnik PGM-FI
32 7,5 Moduł sterujący silnika (ECM);

Zegar;

Radio stereo;

Odtwarzacz kasetowy.

33 15 Przekaźnik wentylatora chłodnicy
34 30 Odmgławiacz tylnej szyby
15 del Sol:

Odmgławiacz tylnej szyby

35 20 Silnik wentylatora skraplacza;

Sprzęgło sprężarki klimatyzacji.

36 50 Dystrybucja zasilania do bezpieczników nr 1, 3 i 6;

Zasilanie okna;

Złącze opcjonalne „A”.

37 30 Silnik dmuchawy
38
39 50 Wyłącznik zapłonu (Bat)
40 40 Włącznik światła kombinowanego;

Bezpiecznik nr 17.

41 80 Rozdział mocy (główny bezpiecznik)
42 20 Klaksony;

Światła hamowania;

Elektromagnes blokady kluczyka.

15 del Sol:

Klaksony;

Światła hamowania;

Elektromagnes blokady kluczyka.

43 10 Kierunkowskazy;

Przekaźnik świateł awaryjnych

44
45
46
Przekaźnik
R1 Wentylator chłodnicy
R2 Silnik dmuchawy
R3 Odmgławiacz tylnej szyby

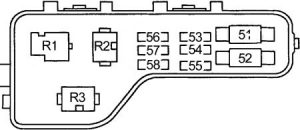

Skrzynka przekaźników komory silnika (z ABS)

Honda Civic – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Nr Amp [A] Opis
51 50 Silnik pompy ABS
52
53
54 15 Jednostka sterująca ABS (+ B2)
55 20 Jednostka sterująca ABS (+ B1)
56
57 7,5 Jednostka sterująca ABS
58
Przekaźnik
R1 Silnik pompy ABS
R2 Tylny ABS odporny na awarie
R3 Przedni ABS odporny na awarie
